En-25
Englsh

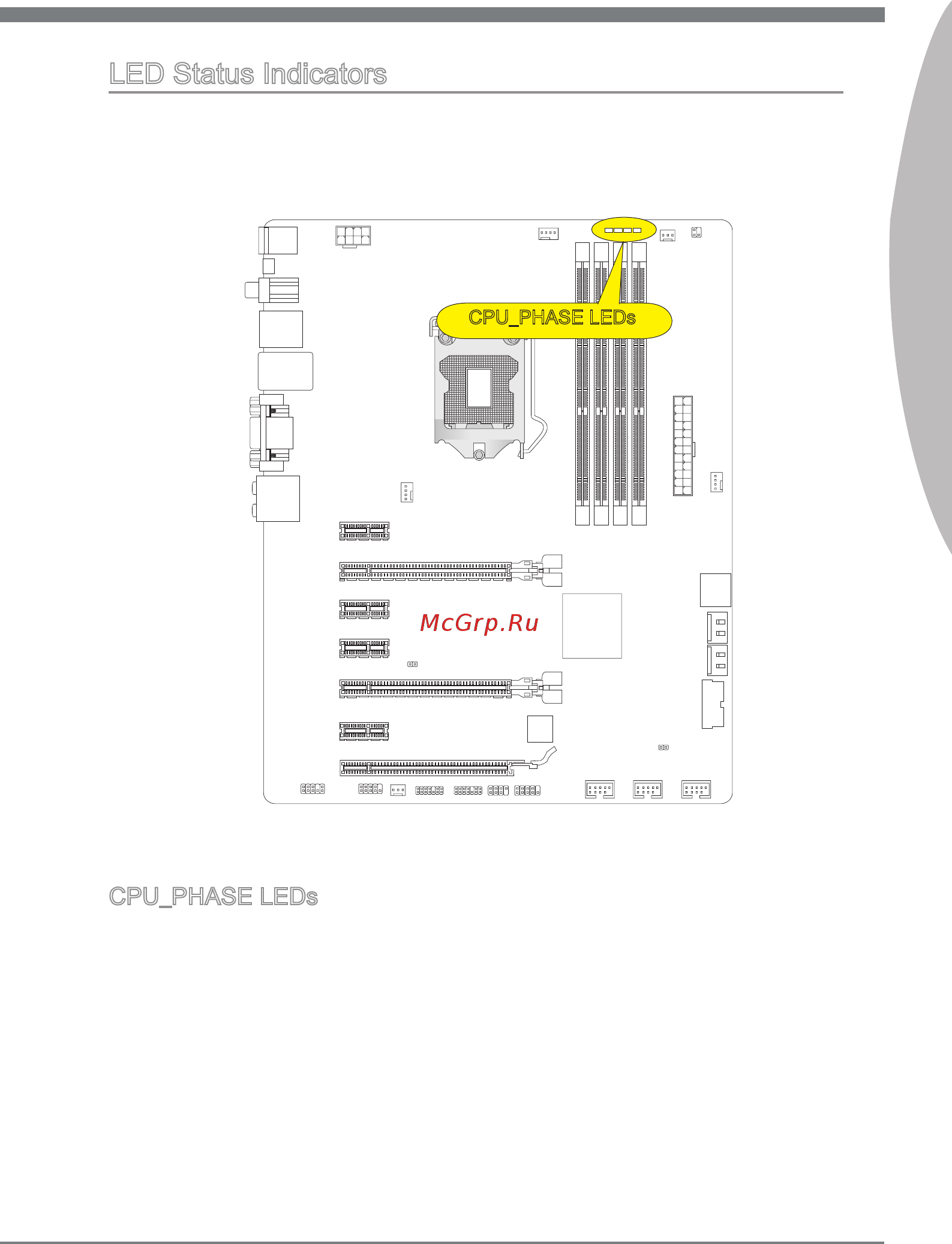

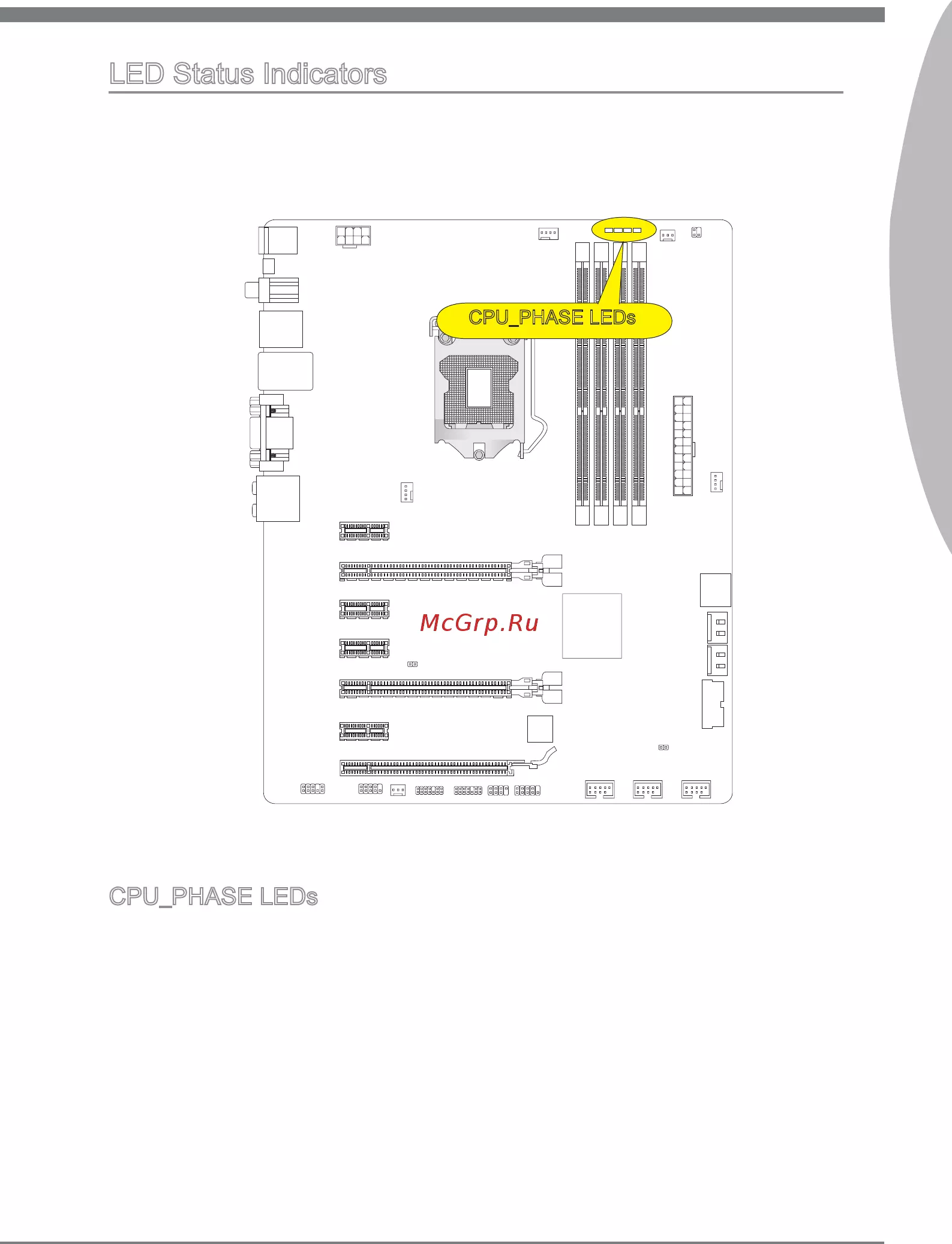

LED Status Indcators
CPU_PHASE LEDs
These LEDs wll change accordng to CPU loadng. The hgher the power phase num-
ber, the more relable the power ow to the processor.
CPU_PHASE LEDs
