Ru-16
MS-7752 Системная плата

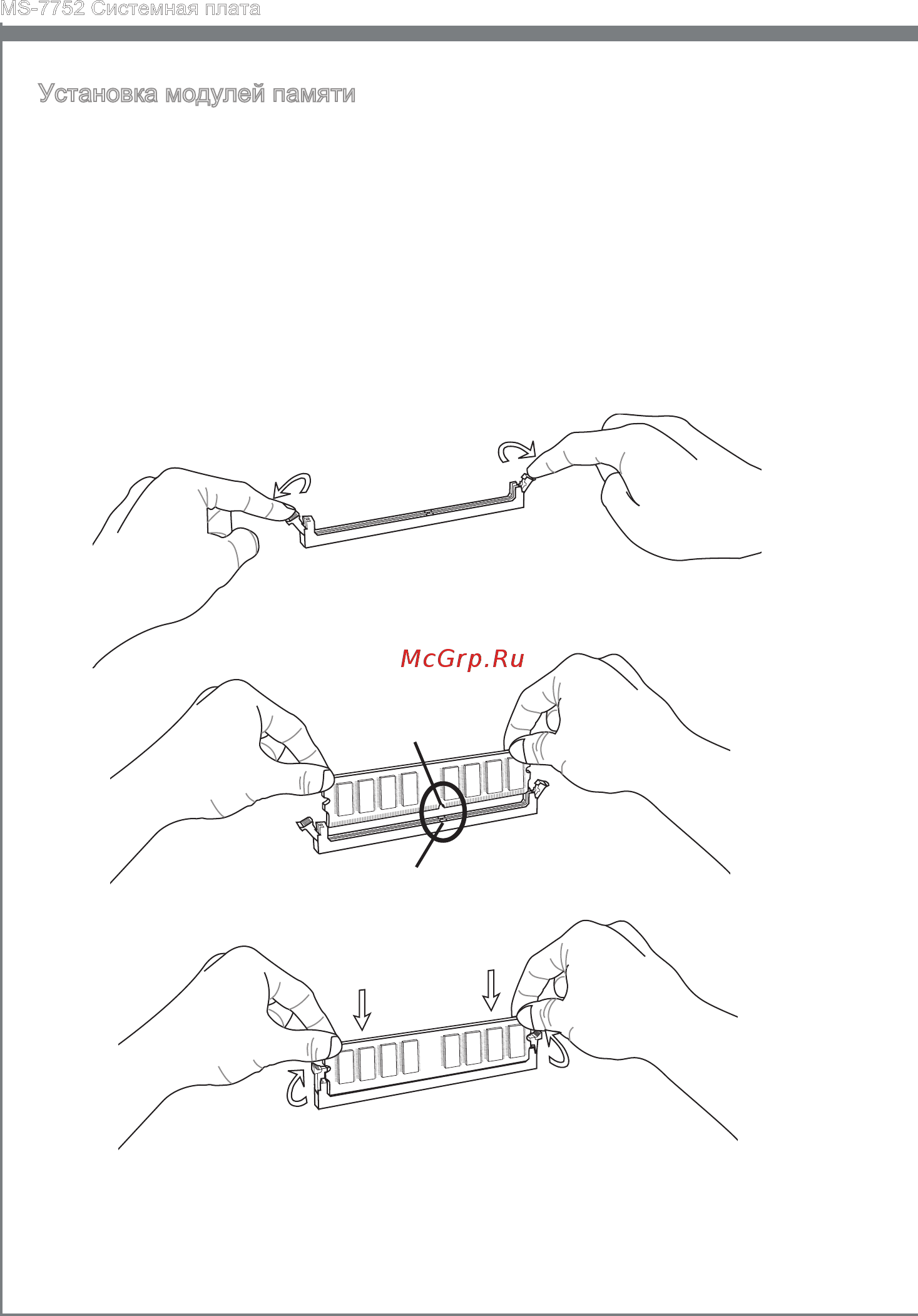

Установка модулей памяти
Разблокируйте DIMM слот, разведя зажимы в стороны. Вставьте модуль
памяти в слот DIMM вертикально. На модуле памяти имеется смещенная от
центра выемка внизу, благодаря которой его можно вставить в гнездо DIMM
только определенным образом.
Вставьте модуль памяти в слот DIMM до упора. При правильной установке
модуля, пластиковые зыжимы с обоих сторон от слота, автоматически
закроются с характерным щелчком.
Вручную убедитесь, что модуль закреплен в слоте DIMM защелкой со стороны
зажима.
Выемка
Выступ
1.
2.
3.
