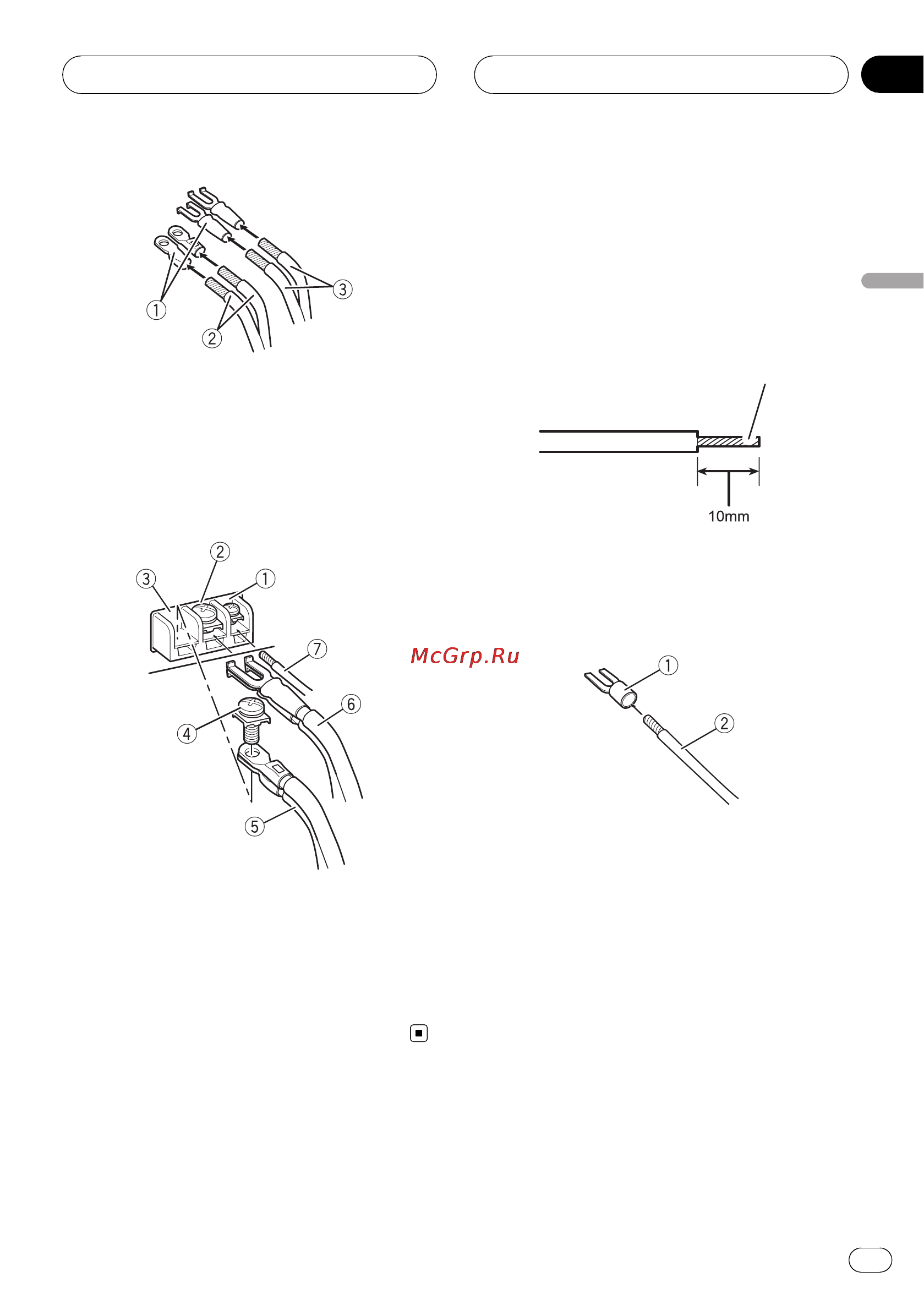

1 Lengüeta
2 Cable de batería
3 Cable de puesta a tierra
4 Conecte los cables al terminal.
Fije los cables firmemente utilizando los torni-
llos para terminales.
1 Terminal de control a distancia del sistema
2 Terminal de puesta a tierra
3 Terminal de potencia
4 Tornillos para terminales
5 Cable de batería
6 Cable de puesta a tierra
7 Cable de control a distancia del sistema
Conexión de los terminales
de salida del altavoz
1 Deje al descubierto el extremo de los
cables del altavoz utilizando alicates de
corte o una cuchilla, con una distancia de
10 mm y gírelos.
Gírelos
2 Acople las lengüetas a los extremos del
cable del altavoz. Lengüetas no facilitadas.
Utilice alicates, etc. para fijar las lengüetas a
los cables.
1 Lengüeta
2 Cable del altavoz
3 Conecte los cables del altavoz a los ter-
minales de salida del altavoz.
Fije los cables del altavoz firmemente utilizan-
do los tornillos para terminales.
Conexión de las unidades
Es
25
Sección
Español
03
