Pioneer GM-6400F [40/104] Anschließen der geräte
![Pioneer GM-6400F [40/104] Anschließen der geräte](/views2/1002119/page40/bg28.png)

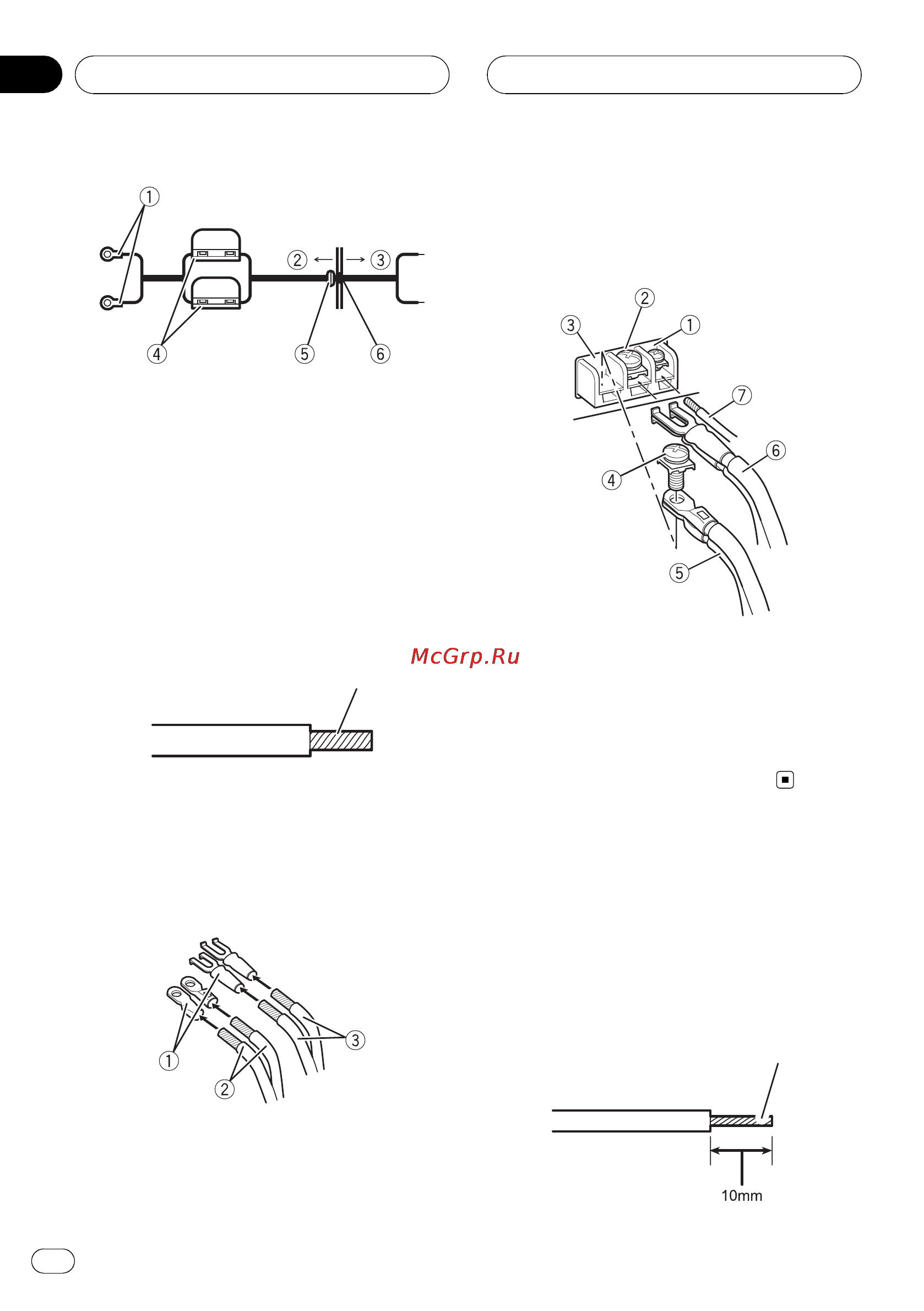

1 Positiver Pol (+)
2 Motorraum
3 Fahrzeuginnenraum
4 Sicherung (30 A) 2×
5 Führen Sie die O-Ring-Gummidichtung in
die Karosserie ein.
6 Bohren Sie ein 14-mm-Loch in die Karosse-
rie.
2 Verdrillen Sie das Batterie-, das Erd-
ungs- und das Systemfer nbedienungska-
bel.
Verdrillung
3 Bringen Sie Kabelschuhe an den Kabel-
enden an. Die Kabelschuhe sind nicht im
Lieferumfang enthalten.
Verwenden Sie Zangen oder ähnliches Werk-
zeug, um die Kabelschuhe fest an die Kabel
anzupressen.
1 Kabelschuh
2 Batteriekabel
3 Erdungskabel
4 Schließen Sie die Kabel an die Klemmen
an.
Befestigen Sie die Kabel sicher mit Hilfe der
Klemmenschrauben.
1 Klemme der Systemfernbedienung
2 Erdungsklemme (GND)
3 Leistungsklemme
4 Klemmenschrauben
5 Batteriekabel
6 Erdungskabel
7 Kabel der Systemfernbedienung
Anschließen der Lautspre-
cherausgangsklemmen
1 Legen Sie die Enden der Lautsprecher-
kabel mit Hilfe einer Zange, eines Knipsers
oder eines Cutters um etwa 10 mm frei und
verdrillen Sie die Drähte.
Verdrillung
Anschließen der Geräte
De
40
Abschnitt
03
