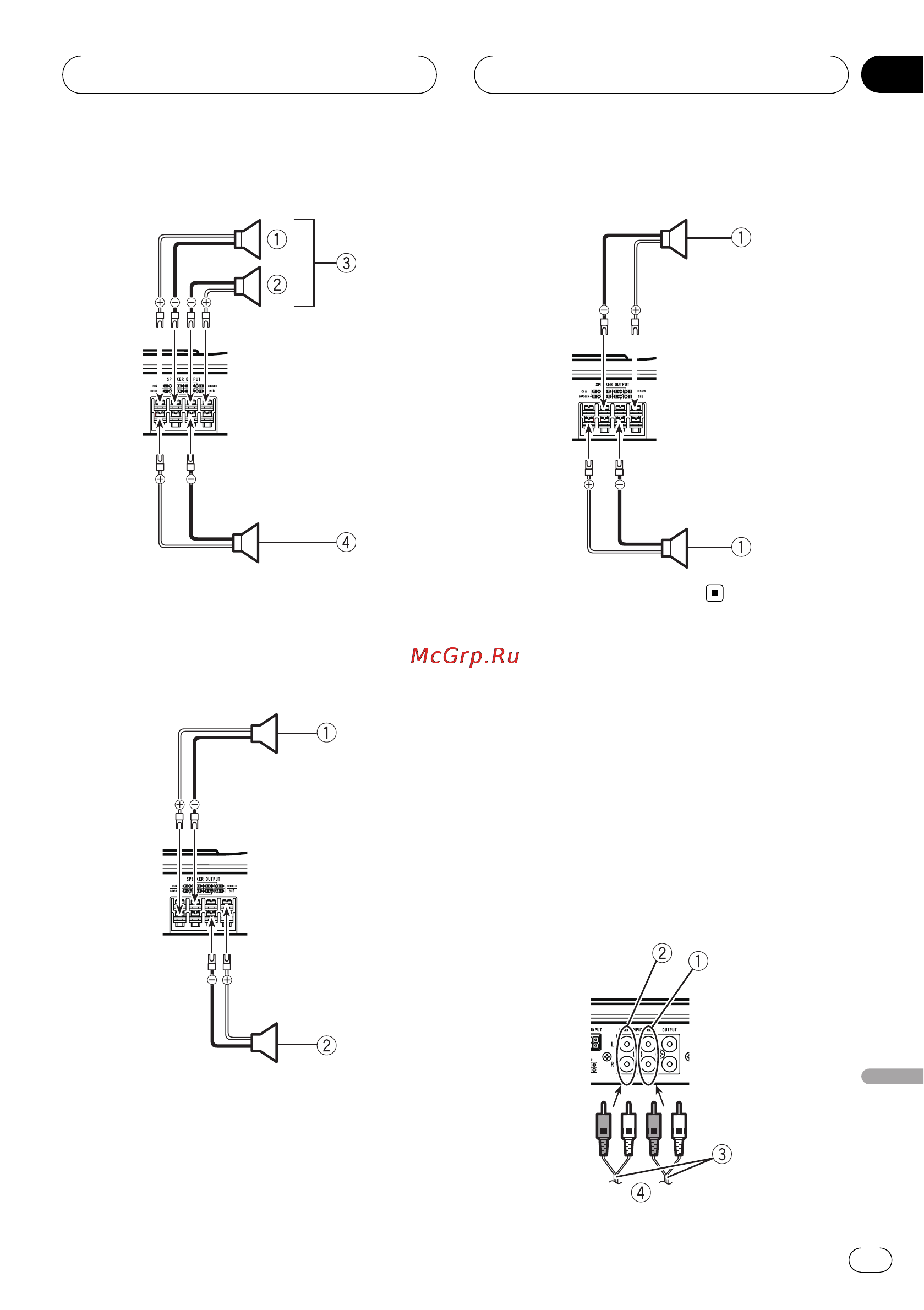

Трехканальный выход
1 Правый
2 Левый
3 Выход А громкоговорителя
4 Выход В громкоговорителя (моно)
Двухканальный выход (стерео)
1 Громкоговоритель (правый)
2 Громкоговоритель (левый)
Двухканальный выход (моно)
1 Громкоговоритель (моно)
Подключение с
использованием входного
гнезда RCA
Соедините кабелем RCA выходное гнездо
автомобильной аудиосистемы и входное
гнездо RCA усилителя.
Четырехканальный / трехканальный
выход
! Установите переключатель
INPUT SELECT (выбор входа) в положе-
ние 4CH.
Подключение устройств
Ru
97
