![Pioneer GM-6400F [68/104] Collegamenti utilizzando un connettore di ingresso rca](/img/pdf.png)
Pioneer GM-6400F [68/104] Collegamenti utilizzando un connettore di ingresso rca
![Pioneer GM-6400F [68/104] Collegamenti utilizzando un connettore di ingresso rca](/views2/1002119/page68/bg44.png)

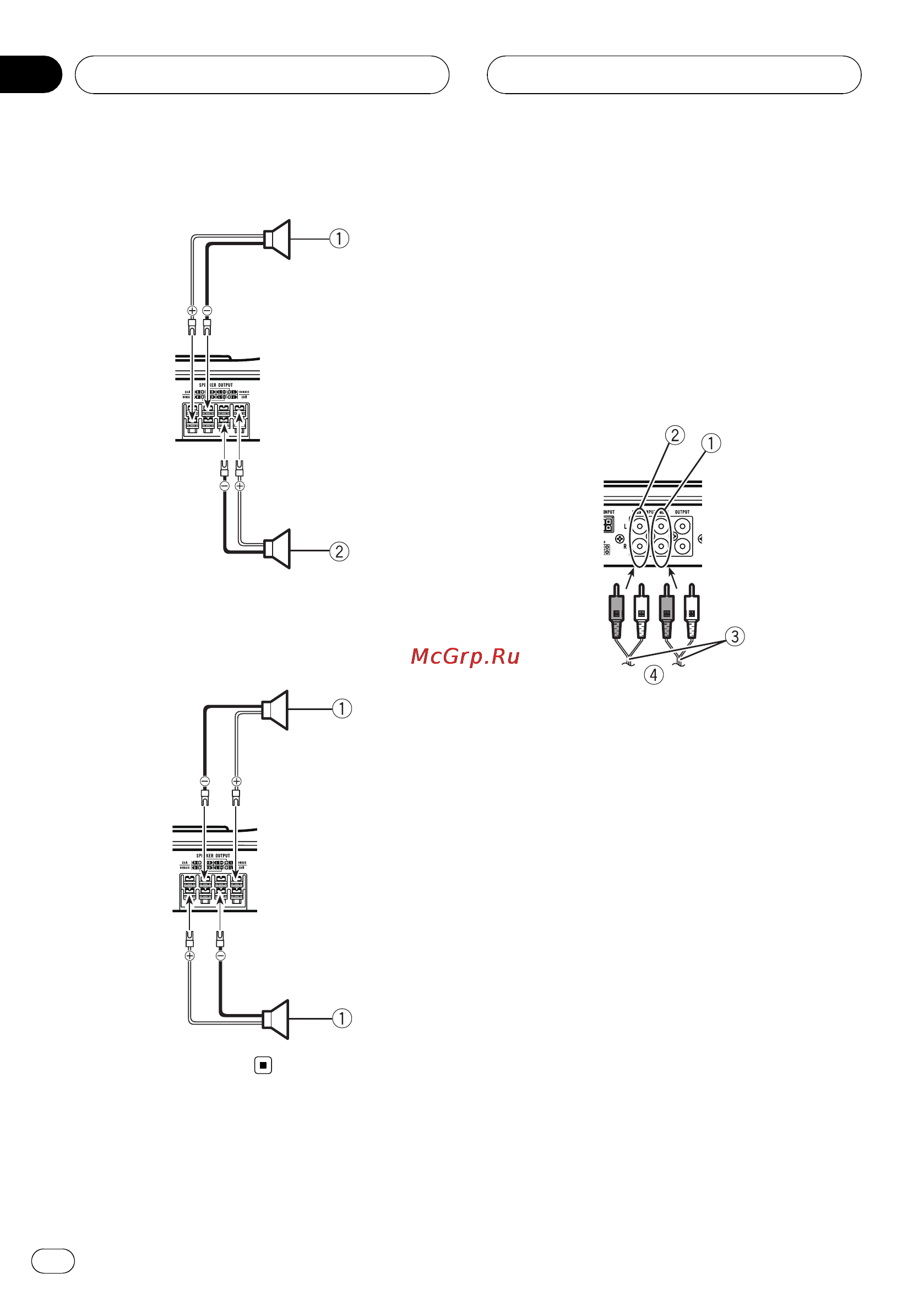

Uscita a due canali (stereo)
1 Altoparlante (destro)
2 Altoparlante (sinistro)
Uscita a due canali (mono)
1 Altoparlante (mono)
Collegamenti utilizzando un
connettore di ingresso RCA
Collegare il connettore di uscita RCA del car
stereo e il connettore di ingresso RCA dell’am-
plificatore.
Uscita a quattro canali / a tre canali
! Far scorrere l’interruttore INPUT SELECT
(selezione ingresso) sulla posizione 4CH.
1 Connettore di ingresso RCA A
2 Connettore di ingresso RCA B
3 Cavi di collegamento con spine RCA (venduti
a parte)
4 Dal car stereo (uscita RCA)
Se si usa una sola spina di ingresso, ad esem-
pio, se il car stereo dispone di una sola uscita
(uscita RCA), collegare la spina al connettore
di ingresso RCA A, non al connettore B.
Uscita a due canali (stereo) / (mono)
! Far scorrere l’interruttore INPUT SELECT
(selezione ingresso) sulla posizione 2CH.
Collegamento delle unità
It
68
Sezione
03
