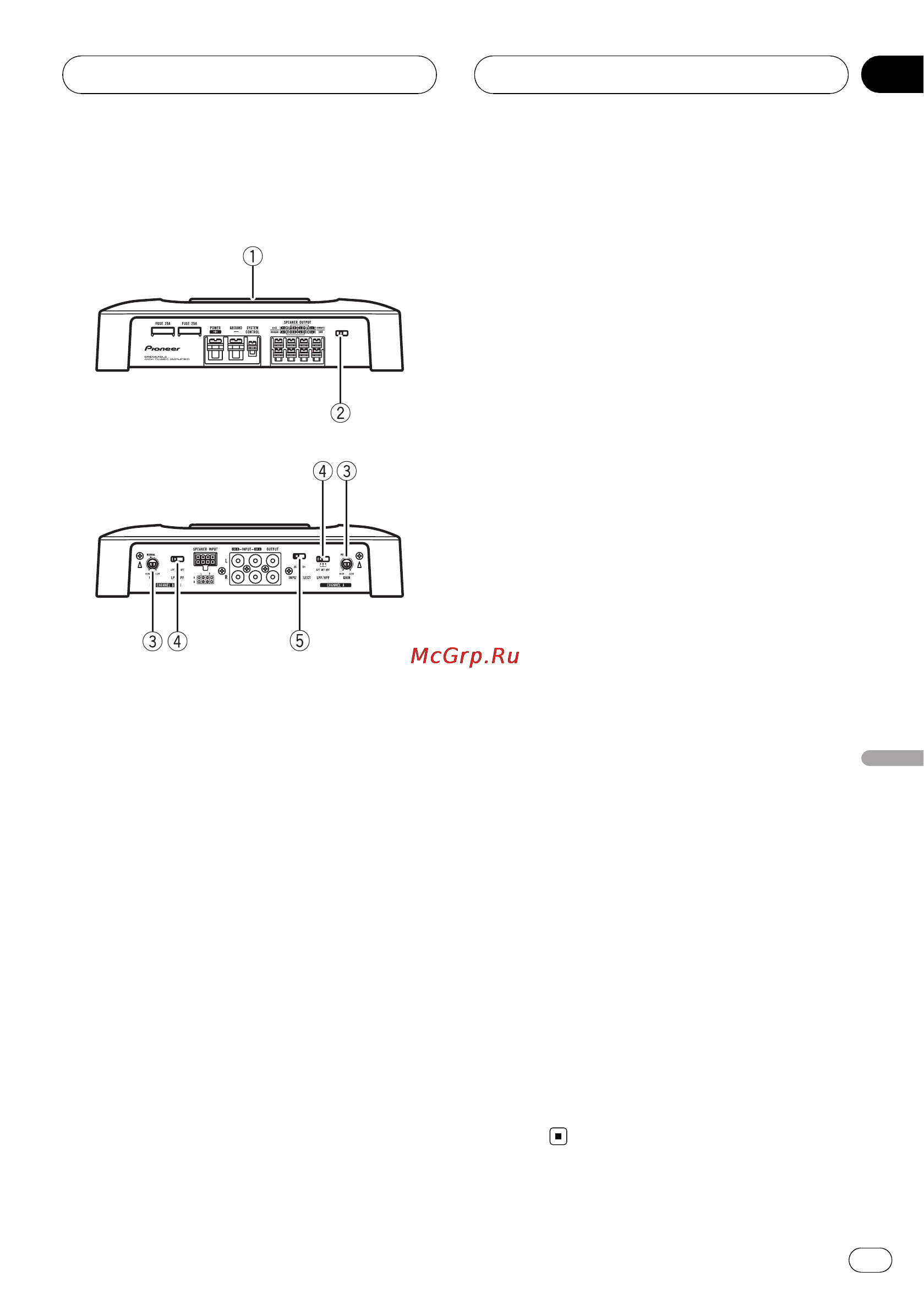

Nomenclatura
Lato frontale
Lato posteriore
Se è necessario regolare la posizione dell’in-
terruttore, utilizzare un cacciavite a testa piat-
ta.
1 Indicatore di accensione
L’indicatore di accensione si illumina per in-
dicare che l’alimentazione è collegata.
2 Interruttore BFC (beat frequency con-
trol)
Situato sul lato frontale dell’unità. Se duran-
te l’ascolto tramite il car stereo di trasmis-
sioni MW/LW si odono colpi, regolare la
posizione dell’interruttore BFC utilizzando
un cacciavite a punta piatta piccola.
3 Comando GAIN (guadagno)
La regolazione dei comandi del guadagno
CHANNEL A (canale A) e CHANNEL B (ca-
nale B) contribuisce ad allineare l’uscita del
car stereo a quella dell’amplificatore
Pioneer. L’impostazione predefinita è la posi-
zione NORMAL.
Se il suono in uscita rimane basso anche
quando si aumenta il volume del car stereo,
portare i comandi su un livello inferiore. Se
quando si aumenta il volume del car stereo
il suono risulta distorto, portare i comandi
su un livello superiore.
! Se si usa una sola spina di ingresso, di-
sporre i comandi del guadagno per le
uscite degli altoparlanti A e B sulla stes-
sa posizione.
! In caso di uso in combinazione con un
car stereo dotato di presa di tipo RCA
(uscita standard di 500 mV), portare i co-
mandi sulla posizione NORMAL. In caso
di uso in combinazione con un car stereo
Pioneer dotato di presa di tipo RCA con
uscita massima di 4 V, o più, regolare il li-
vello in modo che si adegui al livello di
uscita del car stereo.
4 Selettore LPF (filtro passa-basso)/HPF
(filtro passa-alto)
Regolare il selettore a seconda del tipo di al-
toparlanti collegati.
! Se è collegato un subwoofer:
Selezionare LPF. Questa impostazione
elimina le frequenze di gamma superiore
e trasmette frequenze di gamma inferio-
re.
! Se sono collegati altoparlanti a gamma
completa:
Selezionare HPF o OFF.L’impostazione
HPF elimina le frequenze di gamma infe-
riore e trasmette frequenze di gamma su-
periore. L’impostazione OFF trasmette
l’intera gamma di frequenza.
5 Interruttore INPUT SELECT (selezione
ingresso)
Selezionare 2CH per l’ingresso a due canali
o selezionare 4CH per l’ingresso a quattro
canali.
Impostazione dell’unità
It
63
Sezione
Italiano
02
