Pioneer GM-6400F [85/104] De toestellen aansluiten
![Pioneer GM-6400F [85/104] De toestellen aansluiten](/views2/1002119/page85/bg55.png)

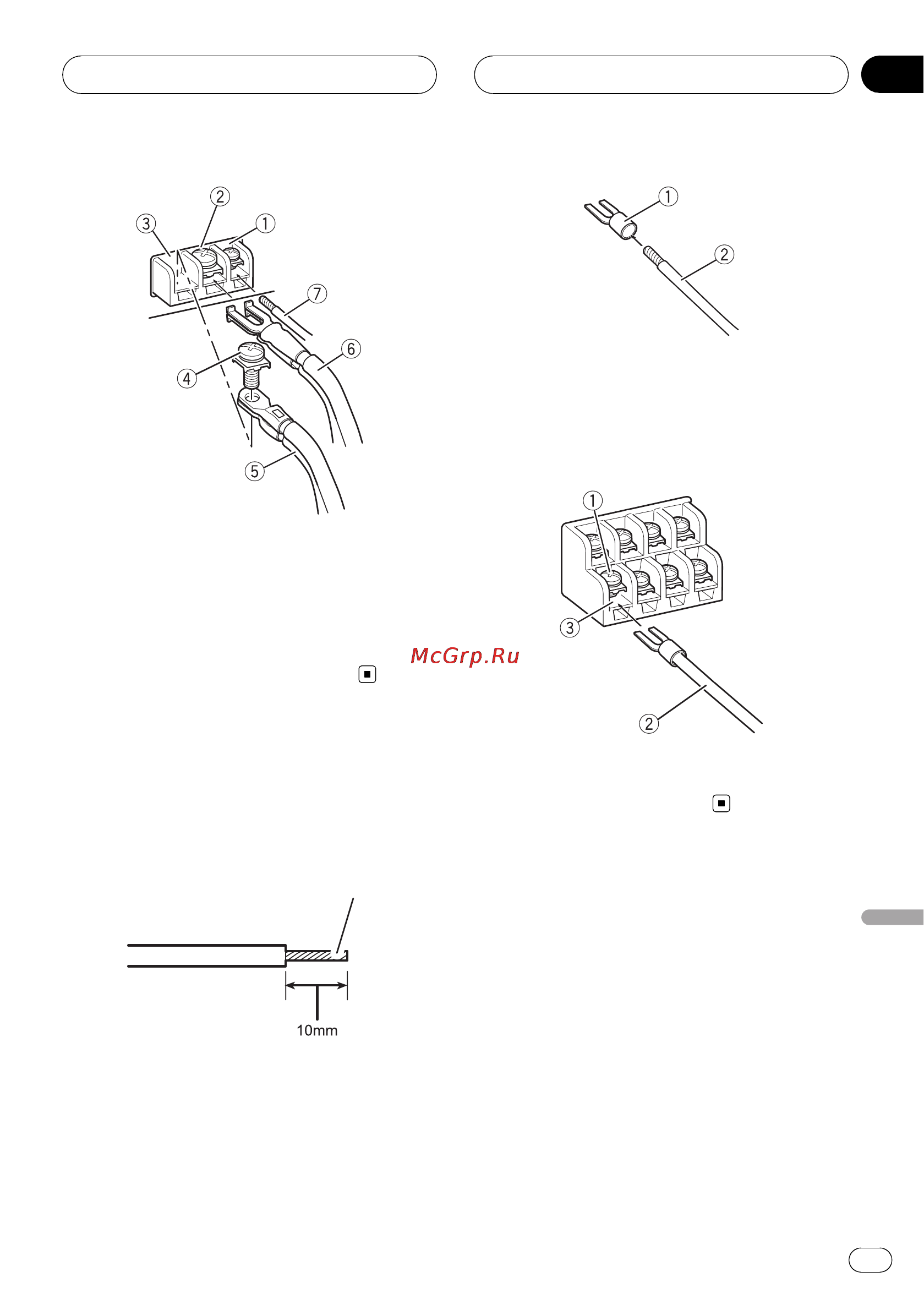

1 Aansluitpunt systeemafstandsbediening
2 Aardaansluiting
3 Aansluitpunt voeding
4 Schroeven van de aansluitpunten
5 Accukabel
6 Aardkabel
7 Kabel systeemafstandsbediening
De luidsprekeraansluitingen
1 Leg aan de uiteinden van de luidspre-
kerkabels over een lengte van ongeveer 10
mm bloot en vervlecht de blootgelegde
draad.
Vervlecht
2 Bevestig verbindingslippen aan de ka-
beluiteinden. Deze verbindingslippen zijn
niet meegeleverd.
Gebruik een tang om de lippen stevig aan de
kabels vast te maken.
1 Verbindingslip
2 Luidsprekerkabel
3 Sluit de luidsprekerkabels op de luid-
sprekeruitgangen aan.
Schroef de luidsprekerkabels stevig vast.
1 Schroeven van de aansluitpunten
2 Luidsprekerkabels
3 Luidsprekeraansluitingen
De toestellen aansluiten
Nl
85
Hoofdstuk
Nederlands
03
