Pioneer GM-6400F [56/104] Connexion des appareils
![Pioneer GM-6400F [56/104] Connexion des appareils](/views2/1002119/page56/bg38.png)

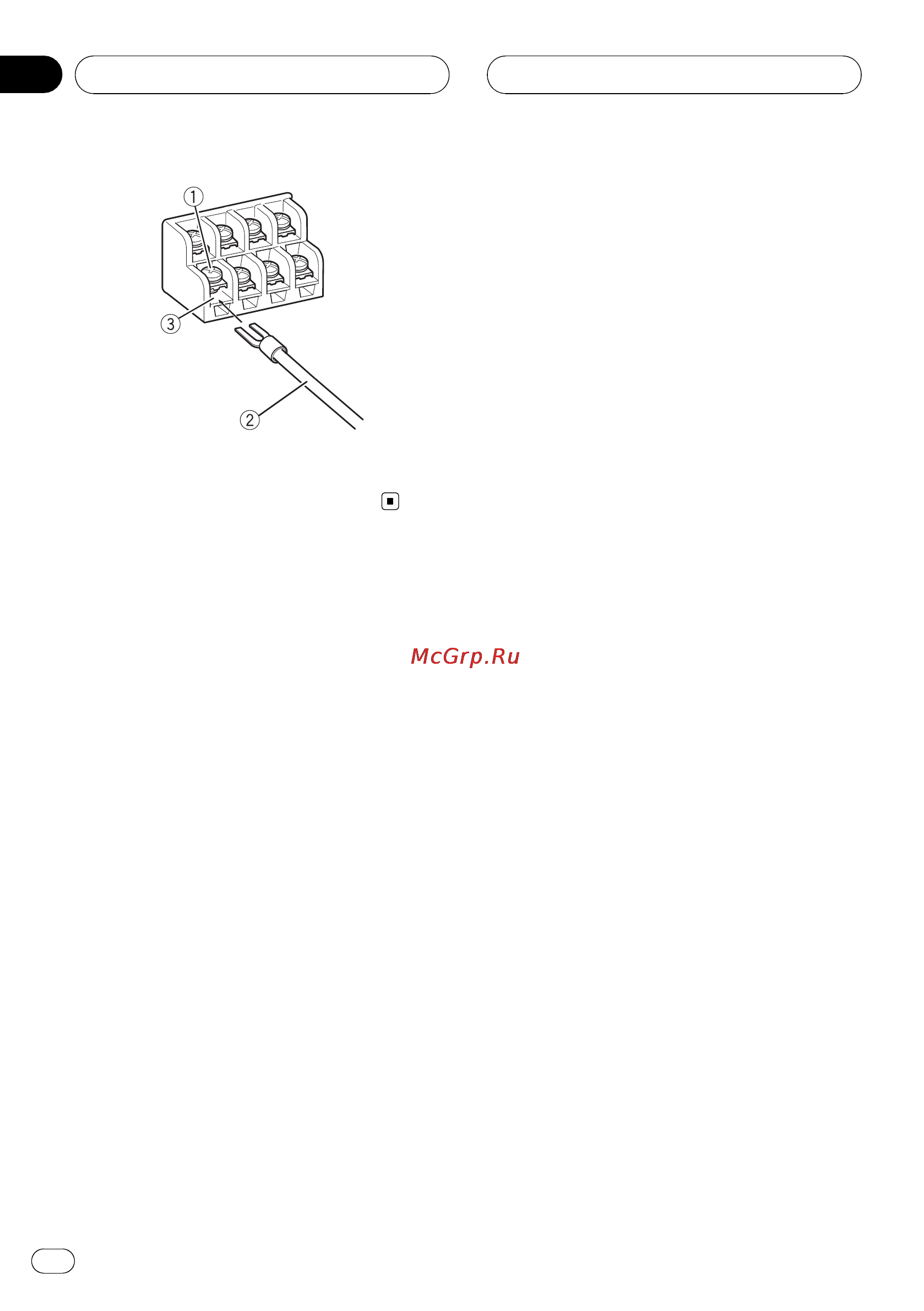

1 Vis de la borne
2 Fils des haut-parleurs
3 Bornes de sortie des haut-parleurs
Connexion des appareils
Fr
56
Section
03
