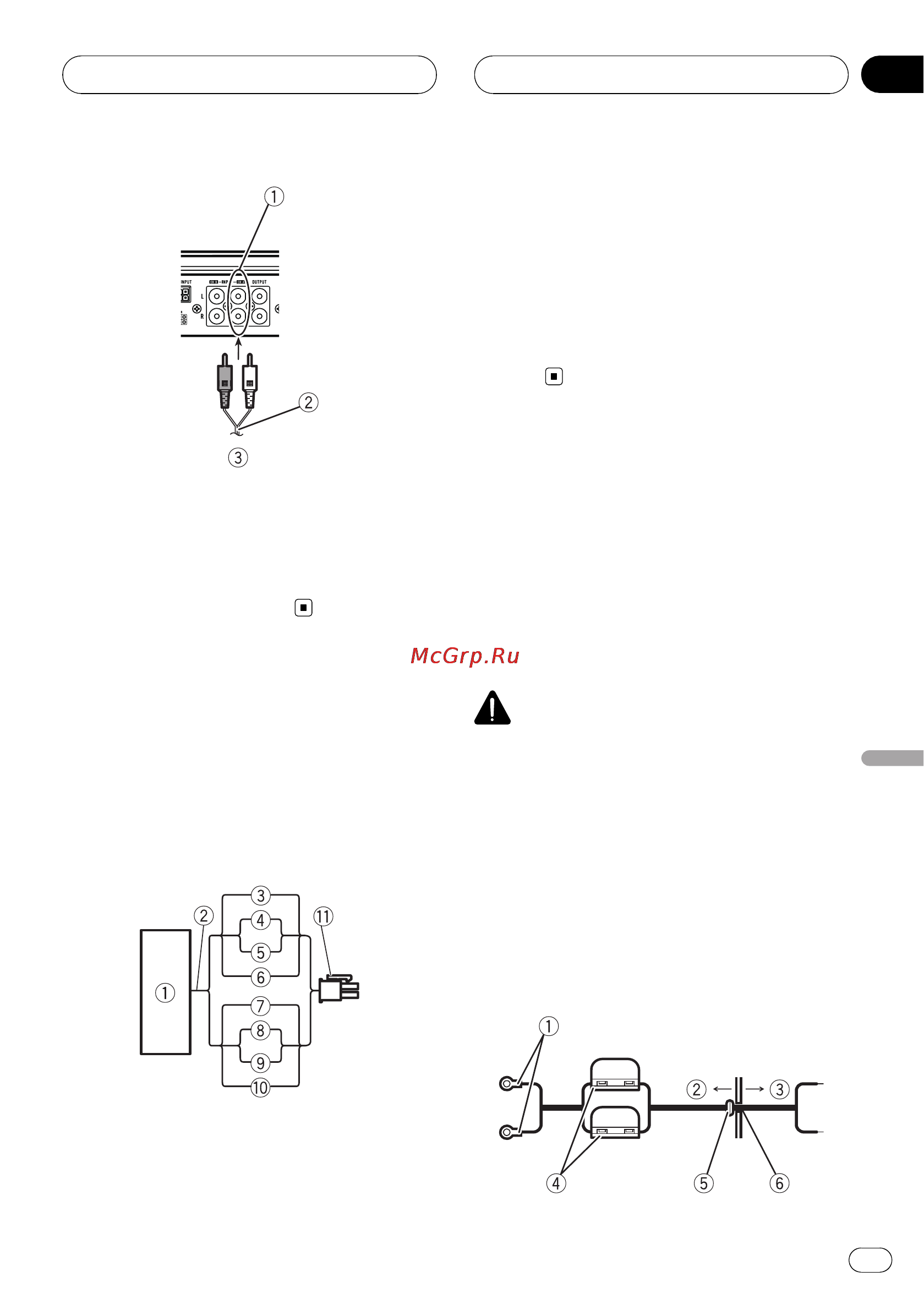

Pioneer GM-6400F [69/104] Collegamento del terminale di alimentazione
![Pioneer GM-6400F [69/104] Collegamento del terminale di alimentazione](/views2/1002119/page69/bg45.png)
1 Connettore di ingresso RCA A
Per l’uscita a due canali, collegare le spine
RCA al connettore di ingresso RCA A.
2 Cavi di collegamento con spine RCA (venduti
a parte)
3 Dal car stereo (uscita RCA)
Collegamenti utilizzando un
cavo di ingresso altoparlanti
Collegare i cavi di uscita degli altoparlanti del
sistema car stereo all’amplificatore utilizzando
il cavo d’ingresso degli altoparlanti fornito.
! Non collegare l’ingresso RCA e l’ingresso
degli altoparlanti allo stesso tempo.
1 Car Stereo
2 Uscita altoparlanti
3 Bianco: CH A, + sinistro
4 Bianco/nero: CH A, * sinistro
5 Grigio/nero: CH A, * destro
6 Grigio: CH A, + destro
7 Viola: CH B, + destro
8 Viola/nero: CH B, * destro
9 Verde/nero: CH B, * sinistro
a Verde: CH B, + sinistro
b Connettore di ingresso altoparlanti
Al terminale ingresso altoparlanti di questa
unità.
Collegamento del
terminale di alimentazione
! Si consiglia di utilizzare un cavo batteria
rosso speciale e un cavo di messa a terra
RD-223, venduti a parte. Collegare il cavo
batteria direttamente al terminale positivo
della batteria (+) e il cavo di messa a terra
alla scocca del veicolo.
AVVERTENZA
Se il cavo della batteria non viene saldamente fis-
sato al terminale utilizzando le apposite viti, sus-
sisterà il rischio di surriscaldamento,
malfunzionamento e lesioni personali, come
ustioni lievi.
1 Instradare il cavo batteria dal vano mo-
tore all’interno del veicolo.
Dopo aver eseguito tutti gli altri collegamenti
all’amplificatore, collegare il terminale del
cavo batteria al terminale positivo (+) della
batteria.
Collegamento delle unità
It
69
Sezione
Italiano
03
