Pioneer GM-6400F [38/104] Anschließen der geräte

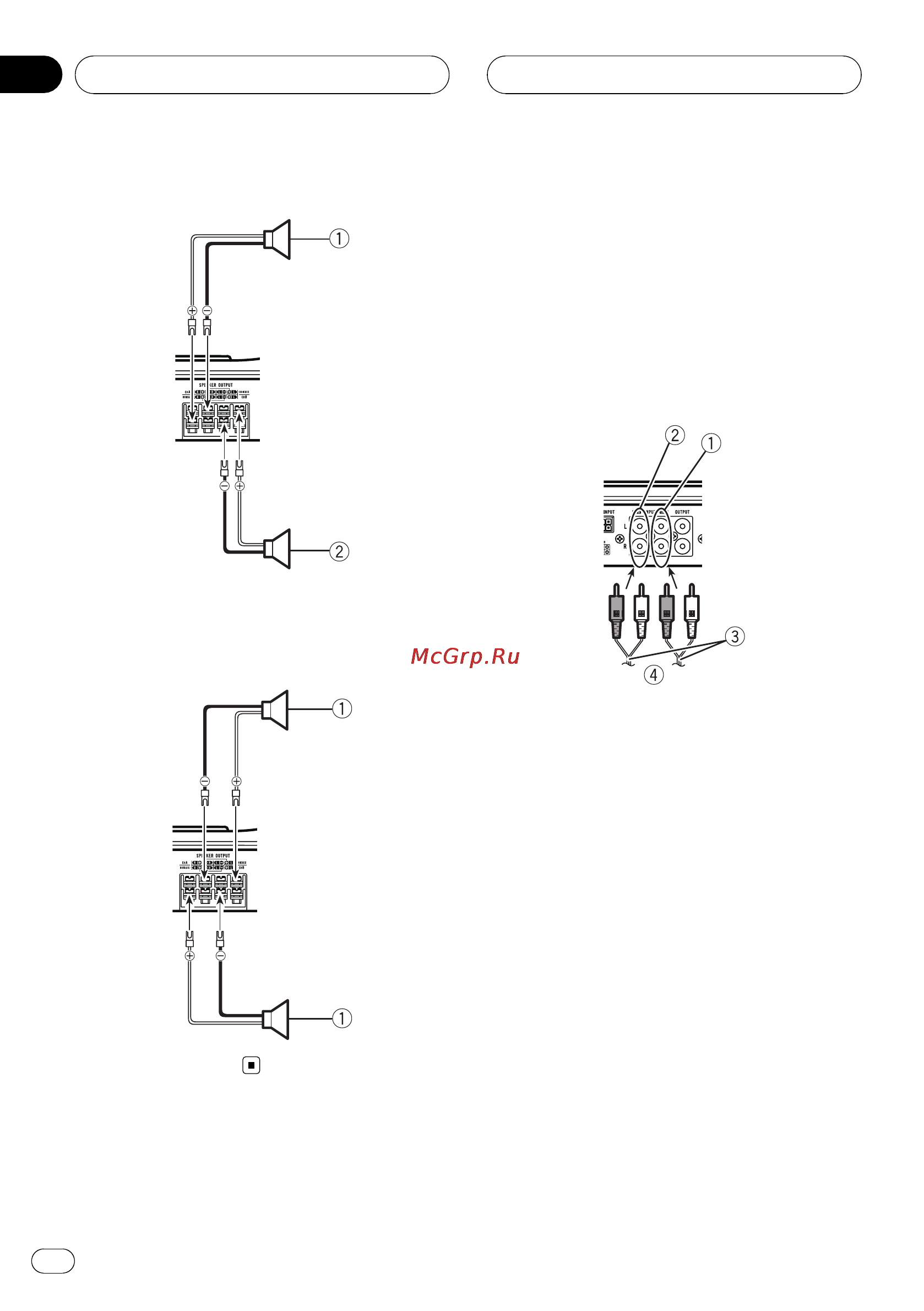

![Pioneer GM-6400F [38/104] Anschließen der geräte](/views2/1002119/page38/bg26.png)
2-Kanal-Ausgang (Stereo)
1 Lautsprecher (Rechts)
2 Lautsprecher (Links)
2-Kanal-Ausgang (Mono)
1 Subwoofer (Mono)
Anschlüsse bei Verwendung
des Cinch-Eingangs
Verbinden Sie den Cinch-Ausgang der Kfz-Ste-
reoanlage mit dem Cinch-Eingang des Verstär-
kers.
4-Kanal-/3-Kanal-Ausgang
! Setzen Sie den INPUT SELECT-Schalter
(Eingangsauswahl) in die Position 4CH.
1 Cinch-Eingang A
2 Cinch-Eingang B
3 Anschlusskabel mit Cinch-Steckanschlüssen
(separat erhältlich)
4 Von der Kfz-Stereoanlage (Cinch-Ausgang)
Wenn nur ein Eingang verwendet wird, z. B.
wenn die Kfz-Stereoanlage nur über einen
Ausgang (Cinch-Ausgang) verfügt, verbinden
Sie den Steckanschluss vorrangig mit Cinch-
Eingang A und nicht mit Cinch-Eingang B.
2-Kanal-Ausgang (Stereo) / (Mono)
! Setzen Sie den INPUT SELECT-Schalter
(Eingangsauswahl) in die Position 2CH.
Anschließen der Geräte
De
38
Abschnitt
03
