![Pioneer GM-5500T [28/84] Collegamento delle unità](/img/pdf.png)
Pioneer GM-5500T [28/84] Collegamento delle unità
![Pioneer GM-5500T [28/84] Collegamento delle unità](/views2/1002127/page28/bg1c.png)

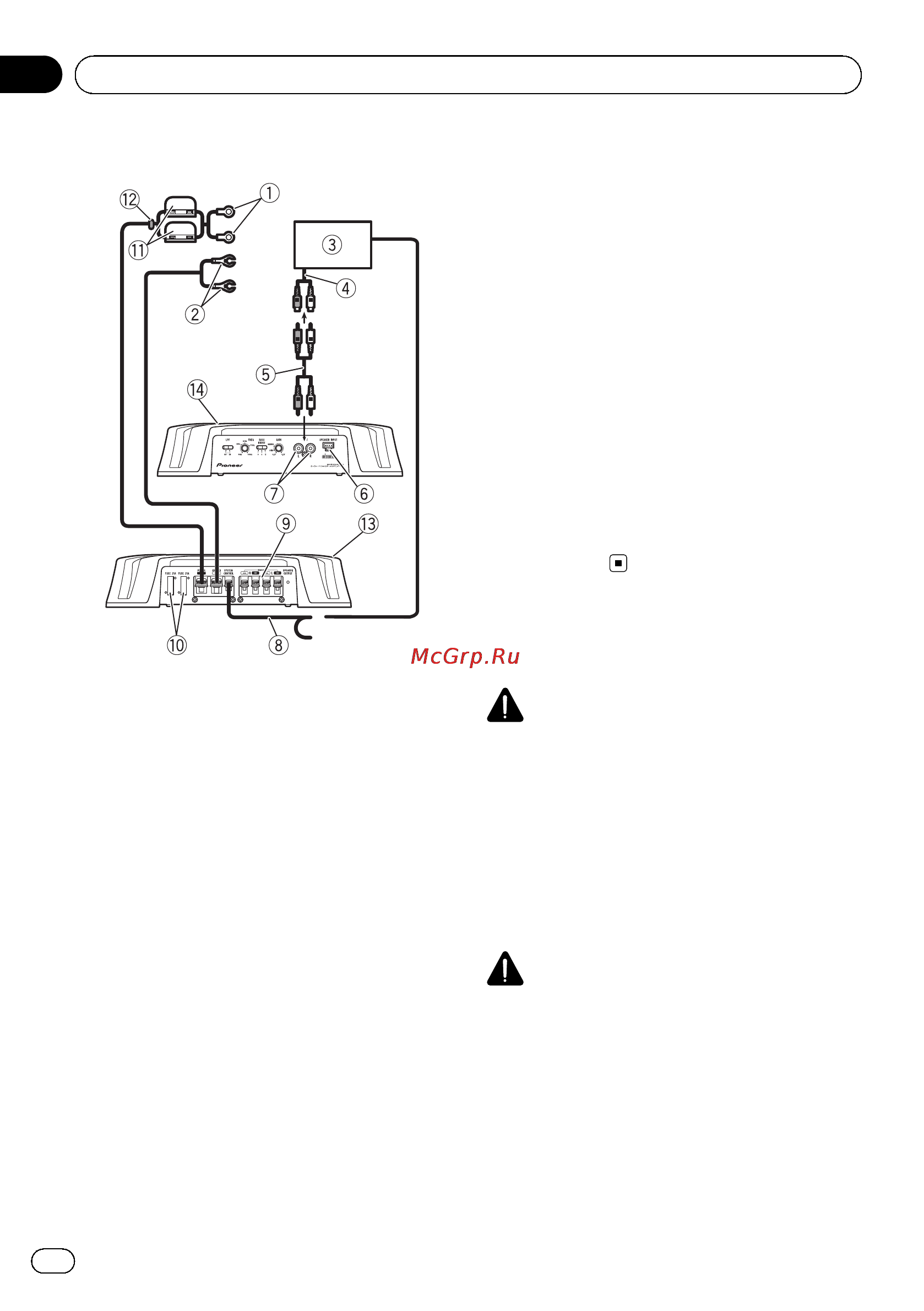

Schema di collegamento
1 Cavo batteria rosso speciale
RD-223 (venduto a parte)
Dopo aver eseguito tutti gli altri collegamenti
all’amplificatore, collegare il terminale del
cavo batteria al terminale positivo (+) della
batteria.
2 Cavo di messa a terra (nero)
RD-223 (venduto a parte)
Collegare alla scocca metallica o al telaio.
3 Car stereo con connettori di uscita RCA (ven-
duta a parte)
4 Uscita esterna
5 Cavi di collegamento con spine RCA (venduti
a parte)
6 Terminale d’ingresso degli altoparlanti (utiliz-
zare un connettore fornito)
Vedere la sezione seguente per istruzioni sul
collegamento degli altoparlanti. Vedere Colle-
gamenti utilizzando un cavo di ingresso alto-
parlanti a pagina 30.
7 Connettore d’ingresso RCA
8 Cavo telecomando sistema (venduto a parte)
Collegare il terminale maschio di questo cavo
al terminale del telecomando del sistema car
stereo. Il terminale femmina può essere colle-
gato al terminale di controllo del relè dell’an-
tenna automatica. Se il car stereo non è
dotato di terminale per il telecomando del si-
stema, collegare il terminale maschio al termi-
nale di alimentazione tramite l’interruttore
della chiave di avviamento.
9 Terminali di uscita altoparlanti
Vedere la sezione seguente per istruzioni sul
collegamento degli altoparlanti. Vedere Colle-
gamenti utilizzando un cavo di ingresso alto-
parlanti a pagina 30.
a Fusibile (25 A) × 2
b Fusibile (30 A) × 2
c Anello
d Lato posteriore
e Lato frontale
Prima di collegare
l’amplificatore
AVVERTENZA
! Assicurare i cavi con morsetti per cavi o na-
stro adesivo. Per proteggere il cablaggio, av-
volgere il nastro adesivo intorno al cablaggio
nei punti in cui esso si trova a contatto con
parti metalliche.
! Non tagliare mai l’isolante della sorgente di
alimentazione per collegare l’alimentazione
ad altri apparecchi. La capacità di carico di
corrente del cavo è limitata.
ATTENZIONE
! Non cortocircuitare mai i cavi, altrimenti il cir-
cuito di protezione potrebbe non funzionare
correttamente.
! Non mettere mai a terra direttamente i cavi
degli altoparlanti o riunire in fascio i cavi con-
duttori negativi (*) di più altoparlanti.
It
28
Sezione
03
Collegamento delle unità
