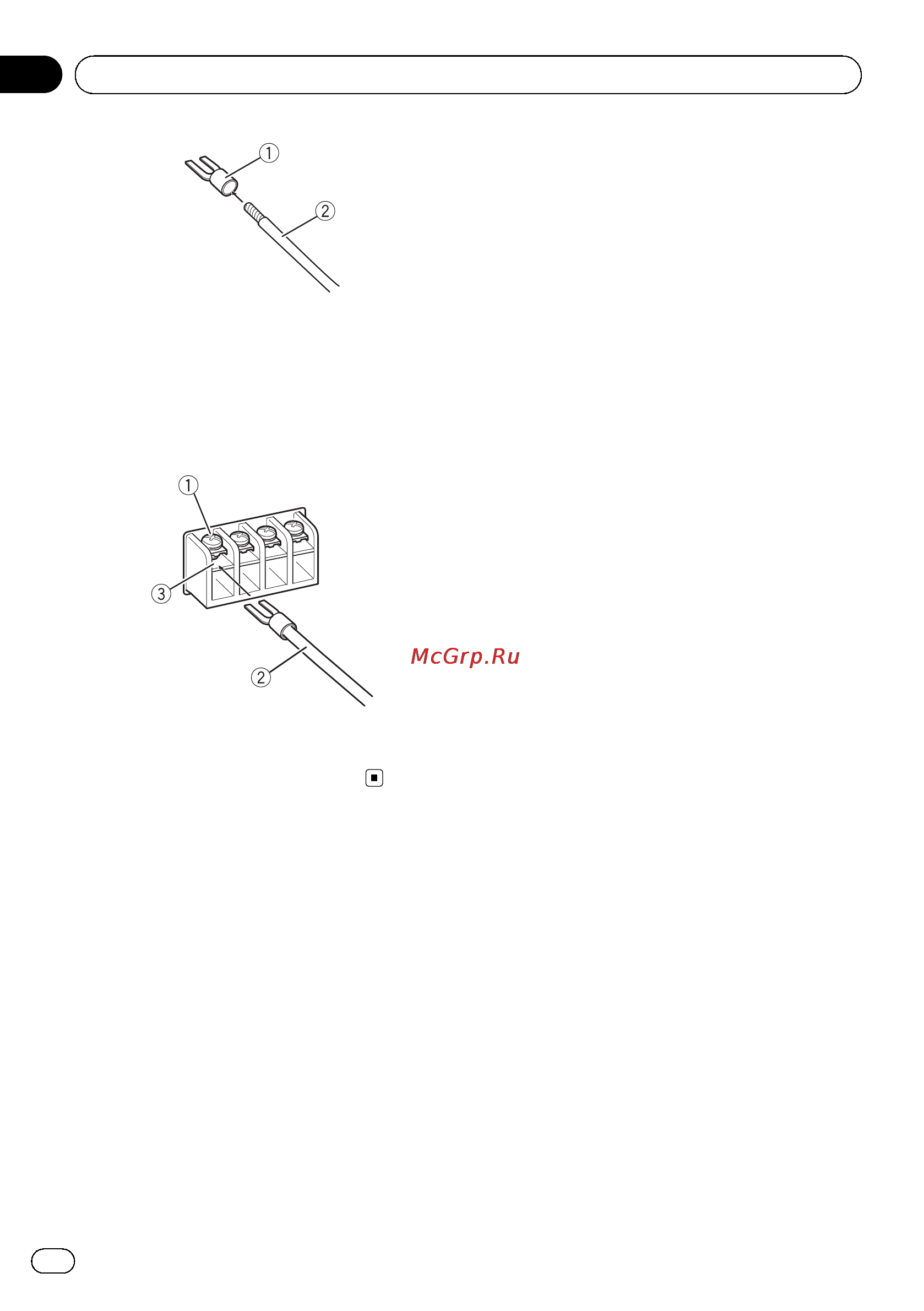

1 Kabelschuh (als Sonderzubehör erhältlich)
2 Lautsprecherkabel
3 Schließen Sie die Lautsprecherkabel an
die Lautsprecherausgangsklemmen an.
Befestigen Sie die Lautsprecherkabel sicher
mit Hilfe der Klemmenschrauben.
1 Klemmenschrauben
2 Lautsprecherkabel
3 Lautsprecherausgangsklemmen
De
56
Abschnitt
03
Anschließen der Geräte
