Pioneer GM-5500T [29/84] Collegamento delle unità
![Pioneer GM-5500T [29/84] Collegamento delle unità](/views2/1002127/page29/bg1d.png)
! Se il cavo del telecomando di sistema dell’am-
plificatore viene collegato al terminale di ali-
mentazione tramite l’interruttore della chiave
di avviamento (12 V CC), l’amplificatore rimar-
rà sempre acceso quando l’interruttore della
chiave di avviamento è attivato, indipendente-
mente da se il car stereo è acceso o spento.
Pertanto la batteria potrebbe scaricarsi se il
motore del veicolo rimane a lungo al minimo
o con la marcia in folle.
! Installare e instradare il cavo batteria venduto
a parte quanto più lontano possibile dai cavi
degli altoparlanti.
Installare e instradare il cavo batteria venduto
a parte, il cavo di messa a terra e i cavi degli
altoparlanti e dell’amplificatore quanto più
lontano possibile dall’antenna, dal cavo del-
l’antenna e dal sintonizzatore.
Informazioni sulla modalità
di collegamento a ponte
L’impedenza massima degli altoparlanti è di 4 W,
eseguire i collegamenti con attenzione. Collega-
menti all’amplificatore non corretti potrebbero
provocare malfunzionamenti o lesioni personali
provocate da surriscaldamento.

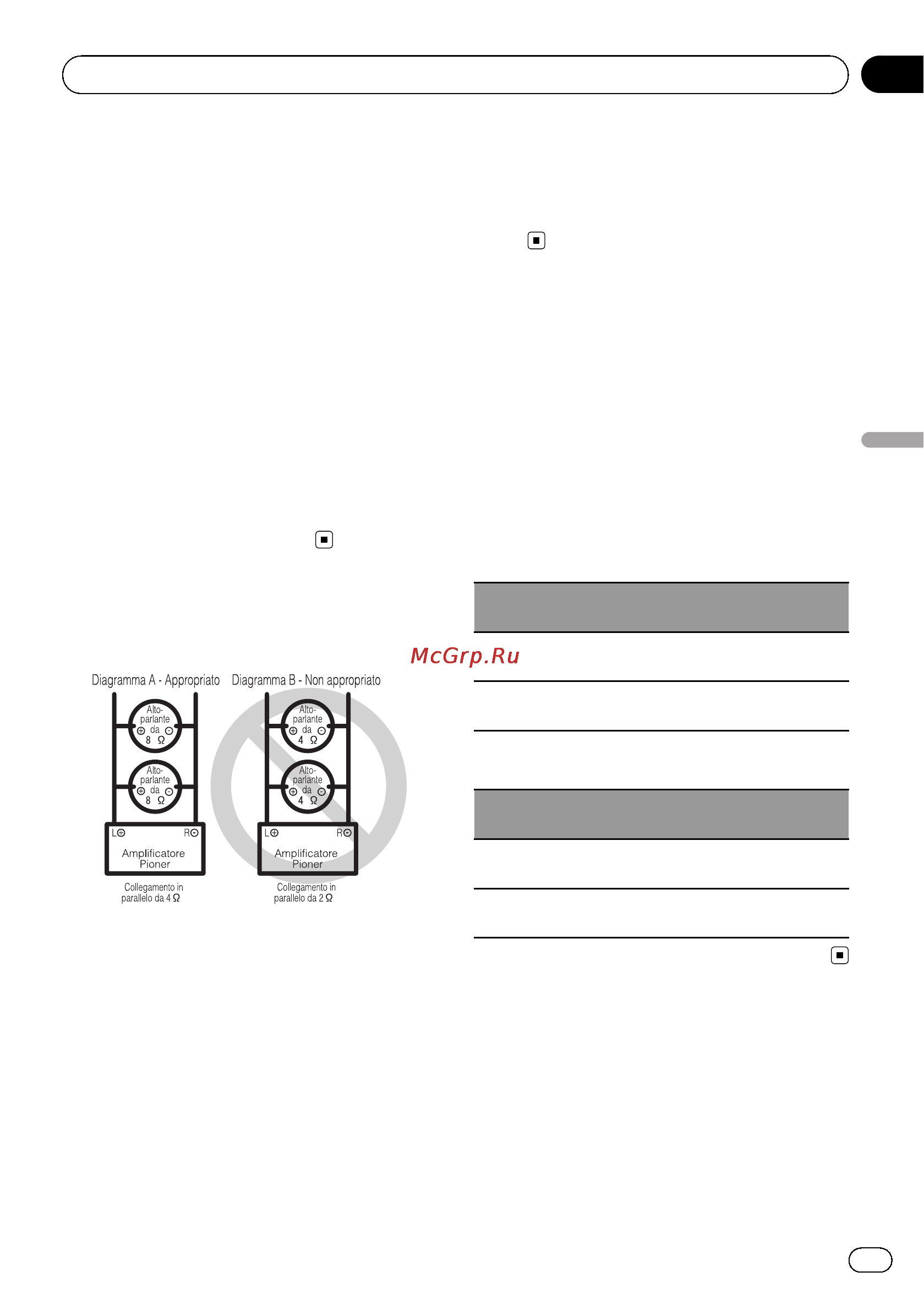

Per la modalità di collegamento a ponte con am-
plificatore a due canali, con carico di 4 W, collega-
re due altoparlanti da 8 W in parallelo, sinistro +
e destro * (diagramma A) o utilizzare un unico
altoparlante da 4 W. Per gli amplificatori di altro
tipo, osservare il diagramma di collegamento a
ponte sulla parte posteriore dell’unità: due alto-
parlanti da 8 W in parallelo per un amplificatore
con carico da 4 W o un unico altoparlante da 4 W
per canale.
Per eventuali altre domande, contattare un riven-
ditore locale autorizzato Pioneer o l’assistenza
clienti.
Informazioni sulle specifiche
compatibili degli altoparlanti
Assicurarsi che gli altoparlanti siano conformi
ai seguenti standard, altrimenti sussisterà il ri-
schio di incendi, emissione di fumo o danni.
L’impedenza degli altoparlanti deve essere
compresa tra 2 W e8W per i collecamenti ste-
reo, oppure tra 4 W e8W per i collegamenti
mono e gli atri collegamenti a ponte.
Subwoofer
Canale altoparlan-
te
Alimentazione
Uscita a due canali
Ingresso nominale:
130 W min.
Uscita ad un canale
Ingresso nominale:
400 W min.
Altoparlanti diversi dal subwoofer
Canale altoparlan-
te
Alimentazione
Uscita a due canali
Ingresso massimo:
250 W min.
Uscita ad un canale
Ingresso massimo:
800 W min.
It
29
Sezione
Italiano
03
Collegamento delle unità
