Pioneer GM-5500T [31/84] Collegamento delle unità
![Pioneer GM-5500T [31/84] Collegamento delle unità](/views2/1002127/page31/bg1f.png)

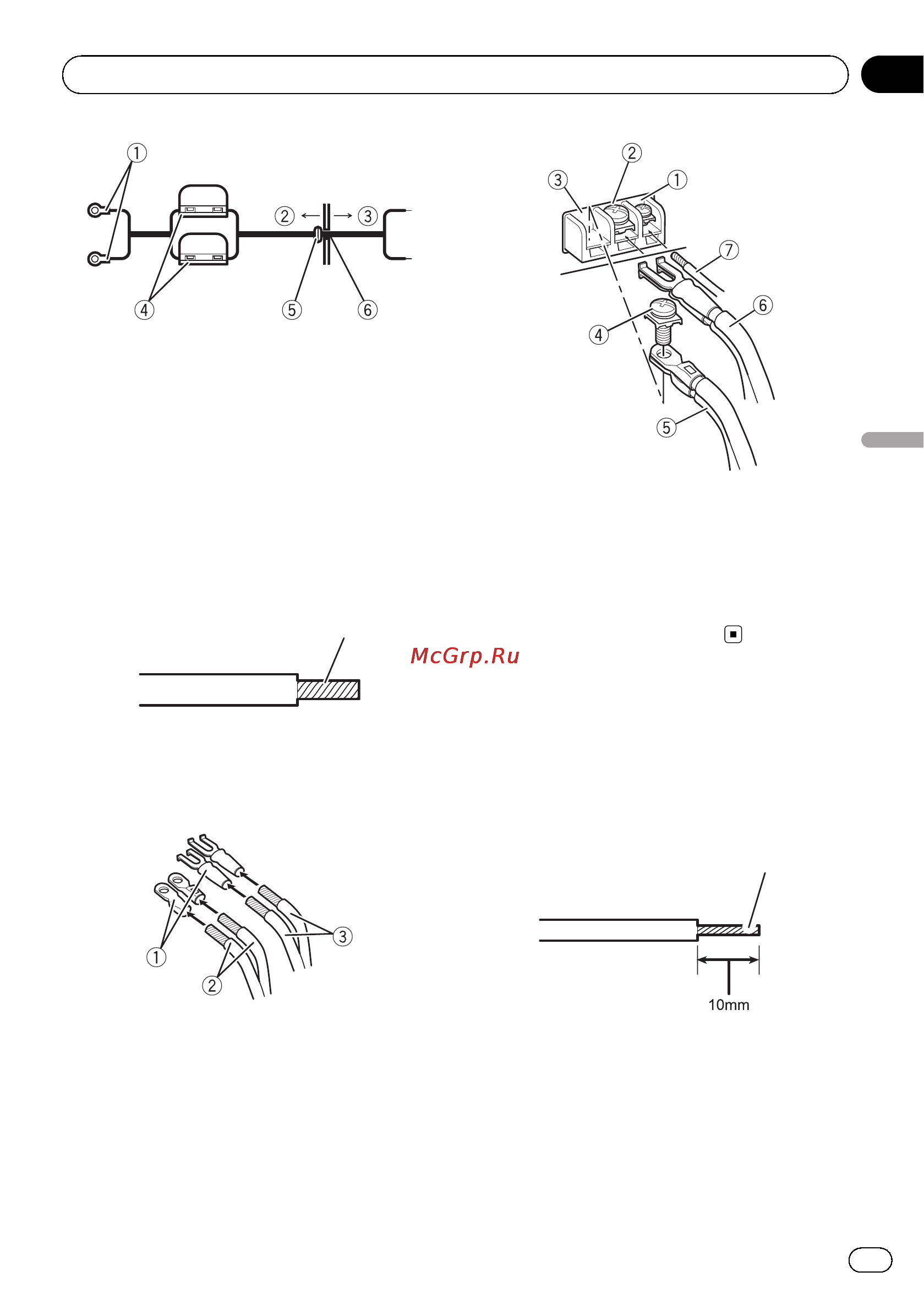

1 Terminale positivo (+)
2 Vano motore
3 Interno del veicolo
4 Fusibile (30 A) × 2
5 Inserire l’anello di tenuta toroidale in
gomma nella scocca del veicolo.
6 Praticare un foro da 14 mm nella scocca
del veicolo.
2 Torcere le estremità del cavo batteria,
del cavo di messa a terra e del cavo del te-
lecomando di sistema.
Torcere
3 Applicare i capocorda alle estremità dei
cavi.
Utilizzare pinze o un altro utensile per crimpa-
re i capocorda ai cavi.
1 Capocorda (venduto a parte)
2 Cavo batteria
3 Cavo di messa a terra
4 Collegare i cavi al terminale.
Fissare saldamente i cavi con le viti terminali.
1 Terminale telecomando sistema
2 Terminale di terra
3 Terminale di alimentazione
4 Viti terminali
5 Cavo batteria
6 Cavo di messa a terra
7 Cavo telecomando sistema
Collegamento dei terminali
di uscita altoparlanti
1 Utilizzare una pinza tagliacavi o una ta-
glierina per esporre l’estremità dei cavi
degli altoparlanti di circa 10 mm e torcerle.
Torcere
2 Applicare i capocorda alle estremità dei
cavi.
Utilizzare pinze o un altro utensile per crimpa-
re i capocorda ai cavi.
It
31
Sezione
Italiano
03
Collegamento delle unità
