Pioneer GM-5500T [67/84] De toestellen aansluiten
![Pioneer GM-5500T [67/84] De toestellen aansluiten](/views2/1002127/page67/bg43.png)
5 Plaats de rubberen doorvoerring in de car-
rosserie van het voertuig.
6 Boor een opening van 14 mm in de carros-
serie.

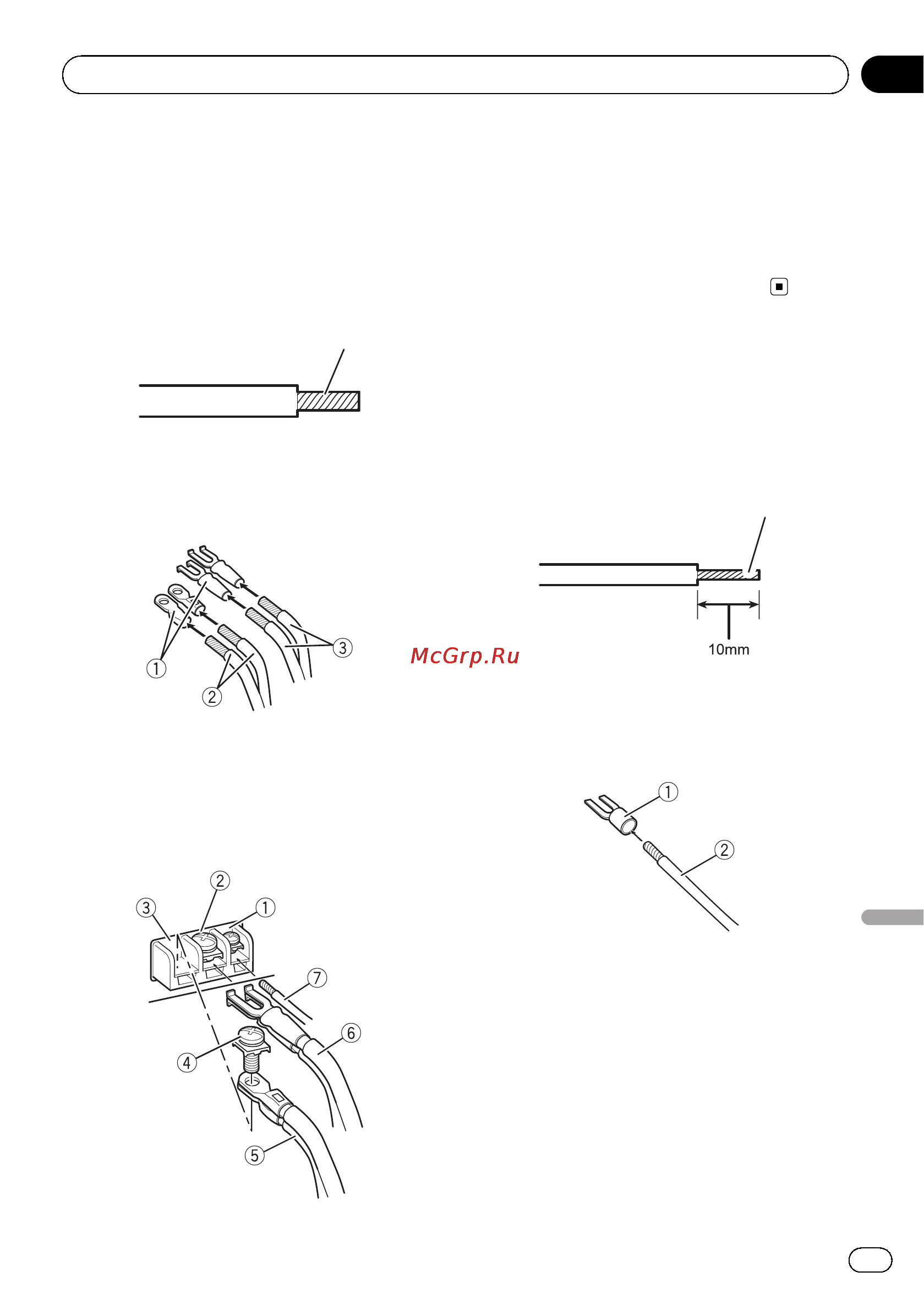

2 Vervlecht de accukabel, de aardkabel
en de kabel van de systeemafstandsbedie-
ning.
Vervlechten
3 Bevestig de verbindingslippen aan de
kabeluiteinden.
Gebruik een tang om de lippen stevig aan de
kabels vast te maken.
1 Bevestigingslip (los verkrijgbaar)
2 Accukabel
3 Aardkabel
4 Sluit de kabels aan.
Schroef de kabels stevig vast.
1 Aansluiting systeemafstandsbediening
2 Aardaansluiting
3 Voedingsaansluiting
4 Aansluitschroeven
5 Accukabel
6 Aardkabel
7 Kabel systeemafstandsbediening
De luidsprekeraansluitingen
1 Strip met een draadkniptang of ge-
schikt mes het uiteinde van de luidspreker-
kabel. Leg ongeveer 10 mm kabel bloot en
vervlecht het uiteinde.
Vervlechten
2 Bevestig de verbindingslippen aan de
kabeluiteinden.
Gebruik een tang om de lippen stevig aan de
kabels vast te maken.
1 Bevestigingslip (los verkrijgbaar)
2 Luidsprekerkabel
3 Sluit de luidsprekerkabels op de luid-
sprekeruitgangen aan.
Schroef de luidsprekerkabels stevig vast.
Nl
67
Hoofdstuk
Nederlands
03
De toestellen aansluiten
