Pioneer GM-5500T [46/84] Instalación
![Pioneer GM-5500T [46/84] Instalación](/views2/1002127/page46/bg2e.png)

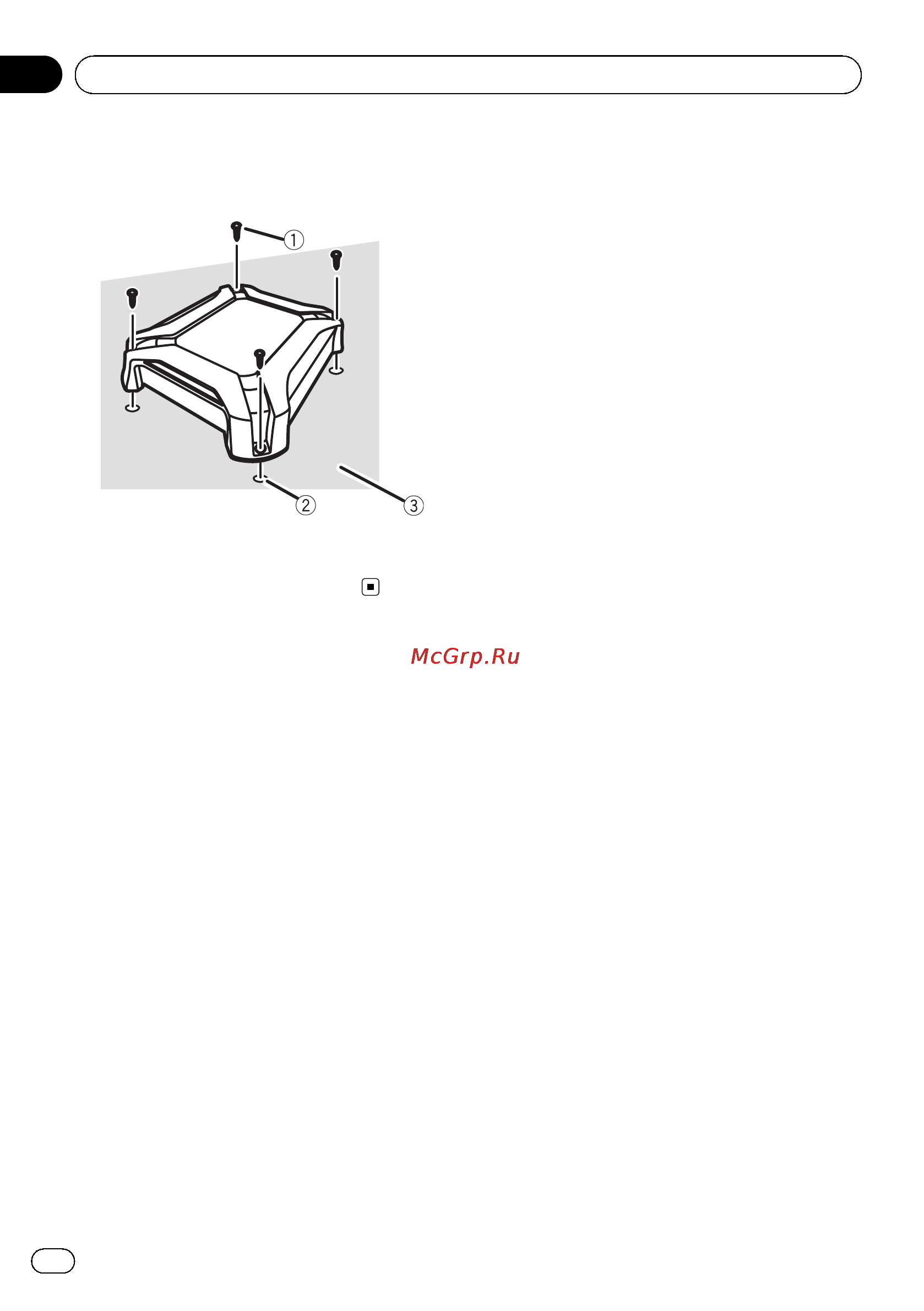

3 Instale el amplificador utilizando los
tornillos con rosca cortante facilitados (4
mm × 18 mm).
1 Tornillos de rosca cortante (4 mm × 18 mm)
2 Per fore un agujero de 2,5 mm de diámetro
3 Moqueta o chasis del automóvil
Es
46
Sección
04
Instalación
