Collegamento degli
altoparlanti
La modalità di uscita degli altoparlanti può es-
sere a due (stereo) o a un canale (mono). A se-
conda della modalità, collegare i conduttori
degli altoparlanti in base alle figure mostrate
in basso.

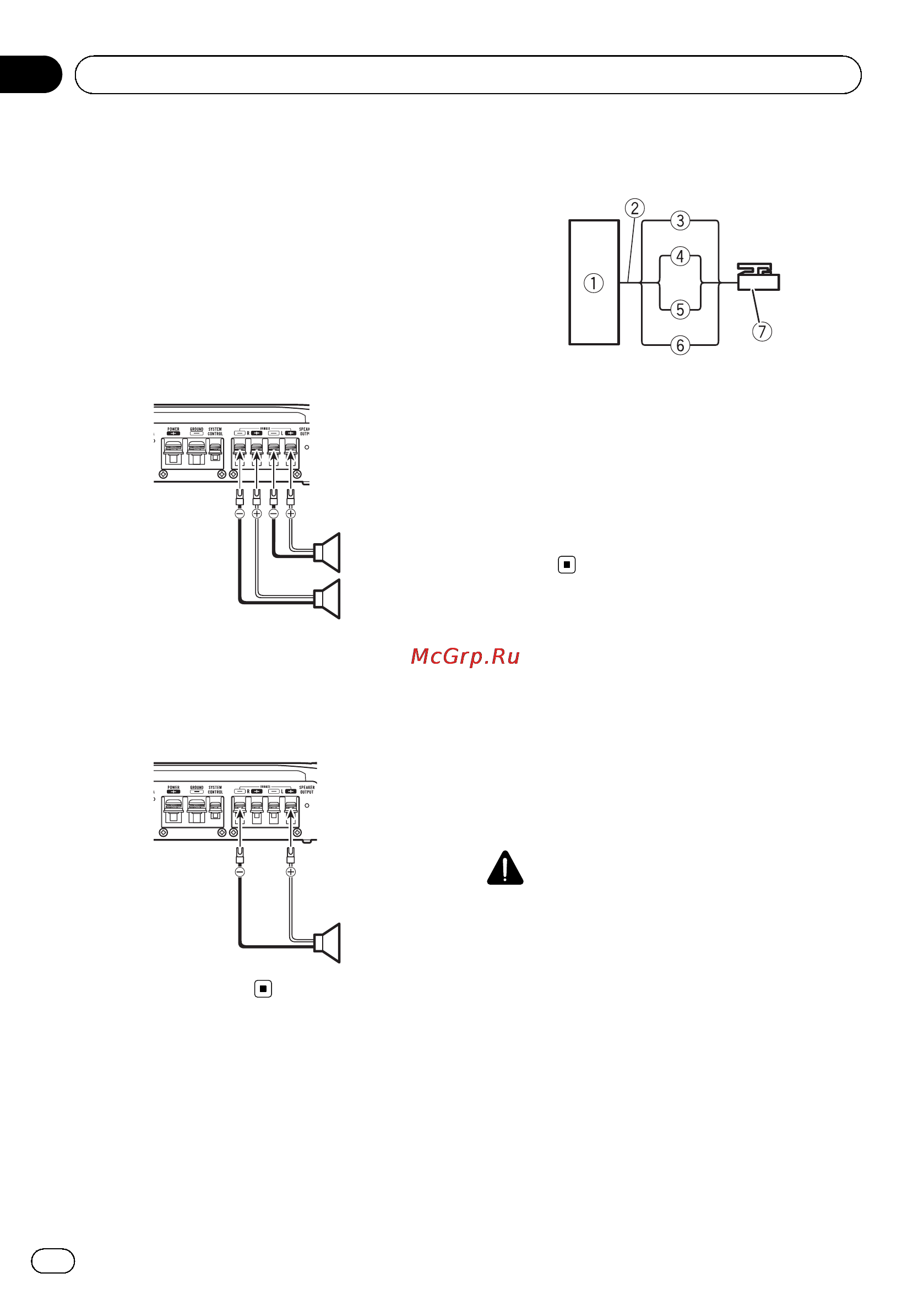

Uscita a due canali (stereo)
1
2
1 Altoparlante (sinistro)
2 Altoparlante (destro)
Uscita ad un canale
1
1 Altoparlante (mono)
Collegamenti utilizzando un
cavo di ingresso altoparlanti
Collegare i cavi di uscita degli altoparlanti del
sistema car stereo all’amplificatore utilizzando
il cavo d’ingresso degli altoparlanti fornito.
! Non collegare l’ingresso RCA e l’ingresso
degli altoparlanti allo stesso tempo.
1 Car Stereo
2 Uscita altoparlanti
3 Bianco/nero: Sinistra *
4 Bianco: Sinistra +
5 Grigio/nero: Destra *
6 Grigio: Destra +
7 Connettore di ingresso altoparlanti
Al terminale ingresso altoparlanti di questa
unità.
Collegamento del
terminale di alimentazione
Si consiglia di utilizzare un cavo batteria rosso
speciale e un cavo di messa a terra RD-223,
venduti a parte. Collegare il cavo batteria diret-
tamente al terminale positivo della batteria +
e il cavo di messa a terra alla scocca del veico-
lo.
AVVERTENZA
Se il cavo della batteria non viene saldamente fis-
sato al terminale utilizzando le apposite viti, sus-
sisterà il rischio di surriscaldamento,
malfunzionamento e lesioni personali, come
ustioni lievi.
1 Instradare il cavo batteria dal vano mo-
tore all’interno del veicolo.
Dopo aver eseguito tutti gli altri collegamenti
all’amplificatore, collegare il terminale del
cavo batteria al terminale positivo (+) della
batteria.
It
30
Sezione
03
Collegamento delle unità
