Pioneer GM-5500T [22/84] Installation
![Pioneer GM-5500T [22/84] Installation](/views2/1002127/page22/bg16.png)

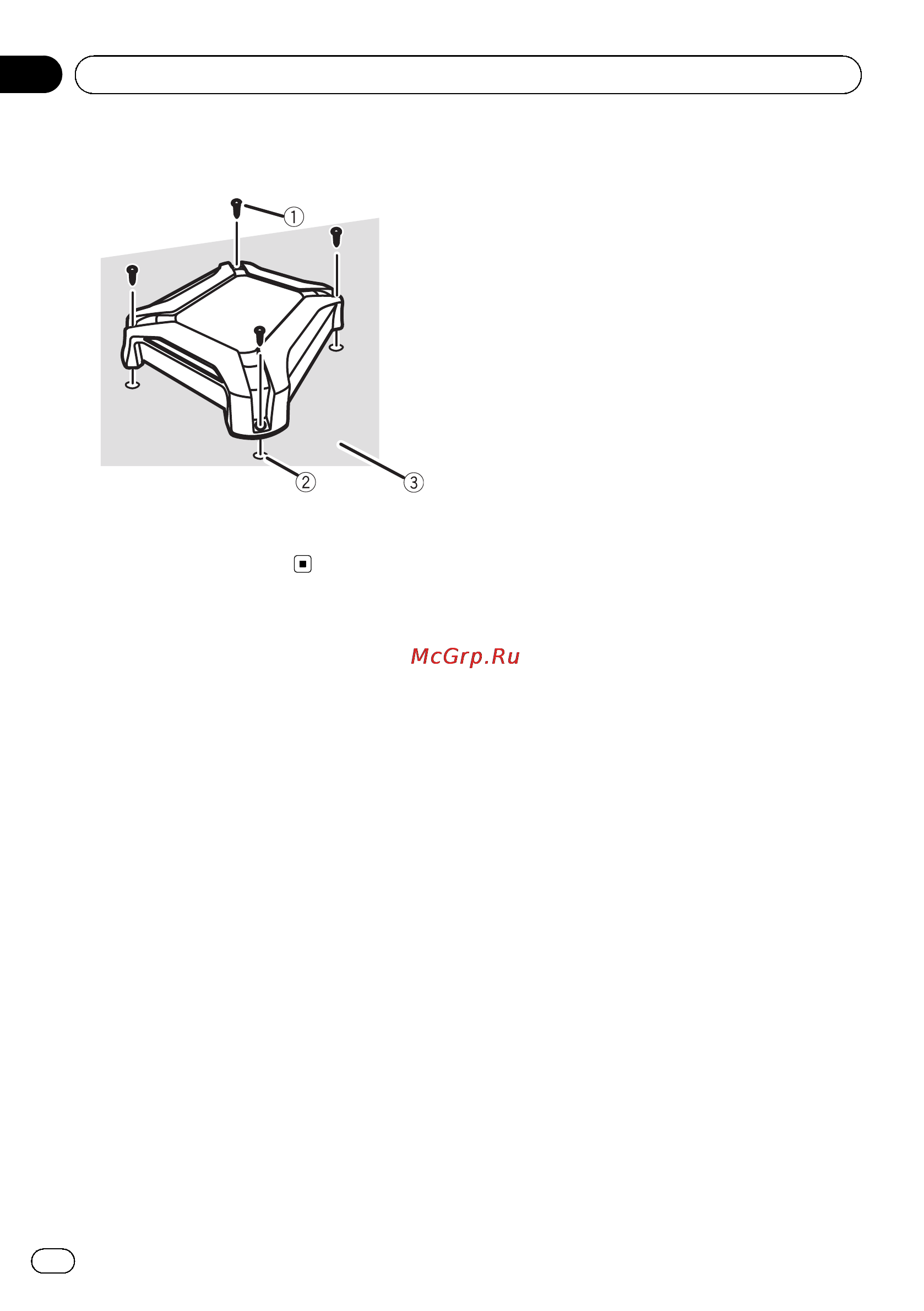

3 Installez l’amplificateur à l’aide des vis
autotaraudeuses fournies (4 mm × 18 mm).
1 Vis autotaraudeuses (4 mm × 18 mm)
2 Percez un trou de 2,5 mm de diamètre.
3 Tapis de sol ou châssis
Fr
22
Section
04
Installation
