! Anche se il volume e il guadagno sono re-
golati correttamente, l’audio dell’unità po-
trebbe venire periodicamente interrotto. In
questi casi, contattare la stazione assisten-
za Pioneer più vicina.

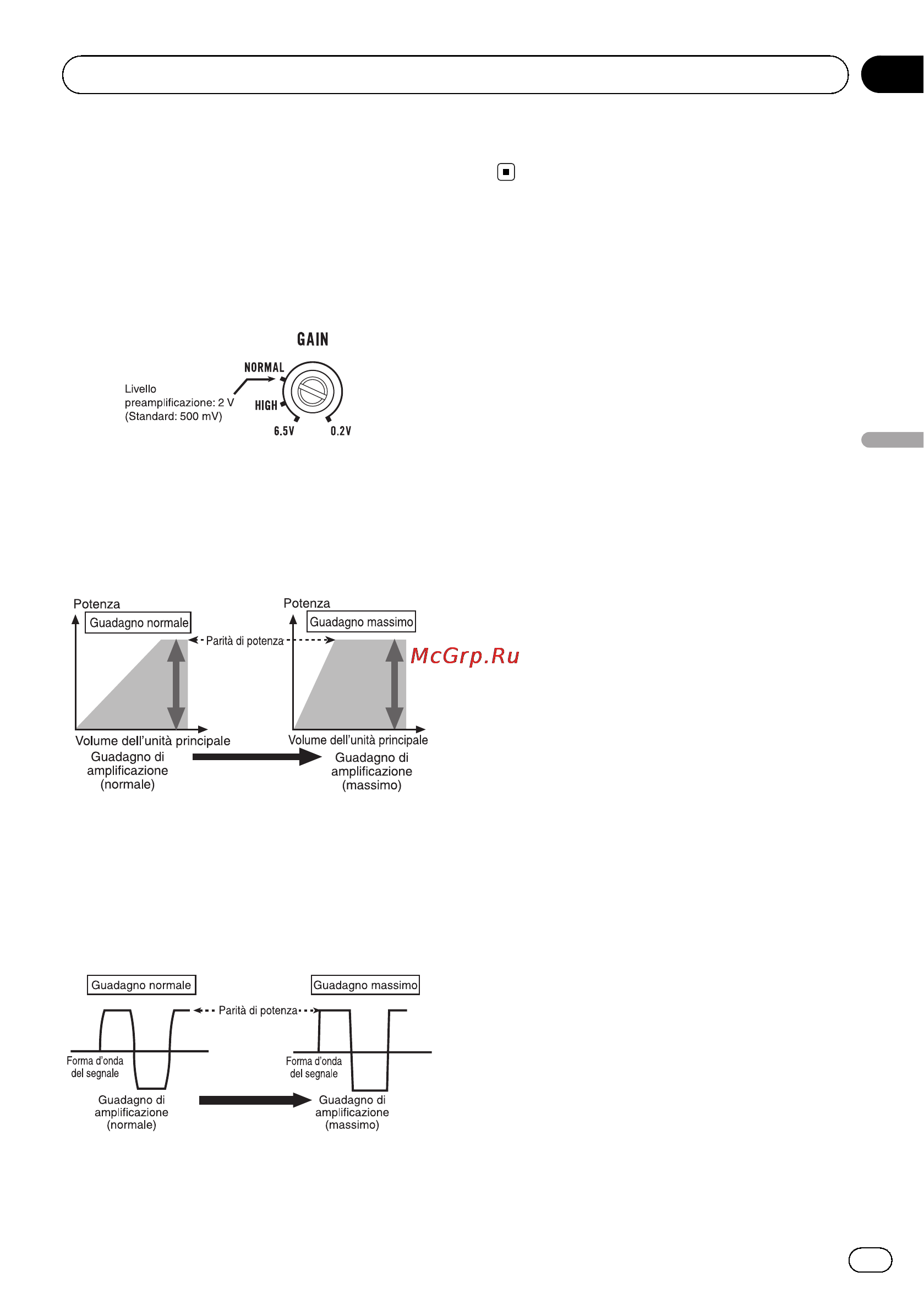

Comando del guadagno di questa
unità
L’illustrazione in alto mostra l’impostazione
NORMAL del guadagno.
Relazione tra il guadagno
dell’amplificatore e la potenza di
uscita dell’unità principale
Se il guadagno dell’amplificatore viene regola-
to su un livello eccessivo, si aumenterà la di-
storsione, non la potenza.
Forma d’onda del segnale con volume
di uscita eccessivo e comando del
guadagno dell’amplificatore
Forma d ’onda del segnale distorta con livello
di uscita eccessivo, se si aumenta il guadagno
dell’amplificatore non si riesce ad ottenere un
aumento apprezzabile della potenza di usci-
ta.
It
27
Sezione
Italiano
02
Impostazione dell’unità
