41
UWAGA:
• Podczas cięcia pod kątem pionowym zawsze upewnij
się, czy brzeszczot będzie przesuwał się w dół pod
kątem pionowym. Trzymaj ręce poza ścieżką
brzeszczotu.
• Podczas cięcia pionowego może zdarzyć się, że
odcięty kawałek zatrzyma się na powierzchni
brzeszczotu. Jeżeli brzeszczot zostanie podniesiony,
kiedy będzie się jeszcze obracał, odcięty kawałek
może zostać pochwycony przez brzeszczot, a jego
fragmenty mogą zostać rozrzucone wokół, co jest
niebezpieczne. Brzeszczot powinno podnosić się
WYŁĄCZNIE po jego całkowitym zatrzymaniu.
• Podczas obniżania uchwytu naciskaj równolegle do
brzeszczotu. Jeżeli podczas cięcia nacisk nie będzie
równoległy do brzeszczotu, kąt brzeszczotu może
zmienić się, a jakość cięcia zostać obniżona.
4. Cięcie złożone
Cięcie złożone jest operacją, podczas której następuje
równoczesne cięcie przedmiotu pod katem pionowym i
poziomym. Cięcie złożone można wykonywać pod
kątami podanymi w tabeli.
Przed cięciem złożonym zapoznaj się z wyjaśnieniami w
rozdziałach „Cięcie z naciskiem”, „Cięcie pod kątem
poziomym„ i „Cięcie pod kątem pionowym”.
5. Cięcie kształtowników aluminiowych (Rys. 41)
W przypadku cięcia kształtowników aluminiowych
korzystaj z klocków dystansowych lub ścinków
materiału w sposób pokazany na rysunku, aby zapobiec
zniekształceniom aluminium. Podczas cięcia
kształtowników aluminiowych korzystaj ze smaru do
cięcia, aby zapobiegać gromadzeniu się aluminiowych
strużyn na brzeszczocie.
UWAGA:
• Nigdy nie próbuj przecinać grubych lub okrągłych
kształtowników aluminiowych. Grube kształtowniki
aluminiowe mogą poluzować się podczas pracy, a
okrągłych nie można pewnie zamocować w
urządzeniu.
• Nigdy nie tnij aluminium w trybie cięcia zwykłego
(prostego).

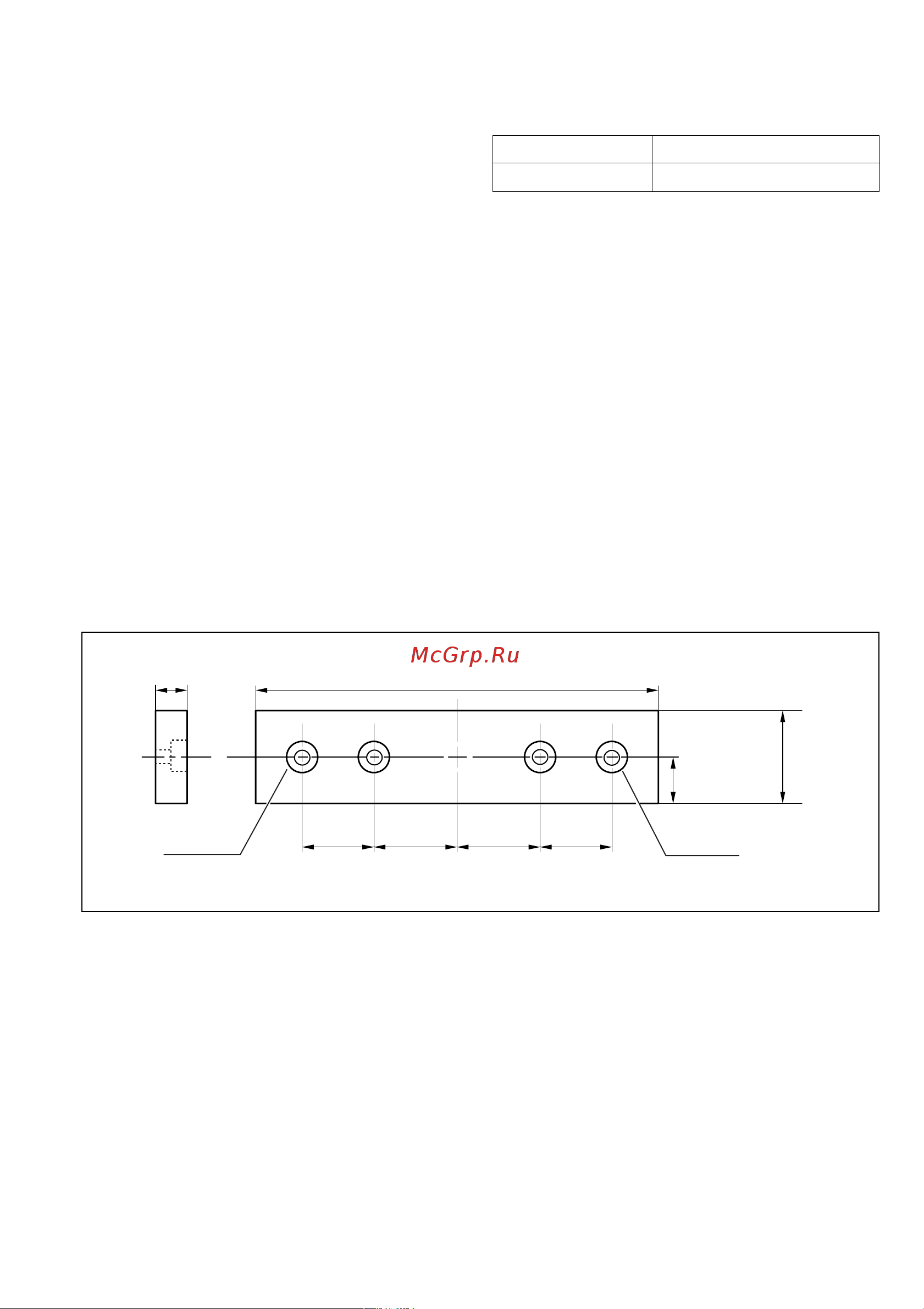

6. Podkładka drewniana
Użycie drewnianej podkładki pomaga uzyskać cięcie bez rozszczepiania. Przymocuj drewnianą podkładkę do osłony
prowadnicy, korzystając z otworów w osłonie prowadnicy.
Zalecane rozmiary drewnianej podkładki podane są na rysunku.
UWAGA:
• Jako podkładki użyj prostego kawałka drewna o jednakowej grubości.
• Przymocuj drewnianą podkładkę śrubami do osłony prowadnicy. Śruby powinny być założone tak, aby ich łby
znajdowały się pod powierzchnią drewnianej podkładki.
• Kiedy założona jest drewniana podkładka, nie obracaj podstawy obrotowej, kiedy uchwyt jest obniżony. Brzeszczot
i drewniana podkładka mogą zostać uszkodzone.
7. Cięcie wielu przedmiotów o tej samej długości (Rys. 42)
W przypadku docinania kilku przedmiotów do tej samej długości znajdującej się w zakresie 240 mm do 400 mm,
korzystanie z płytki ustawiającej zwiększa wydajność pracy. Załóż płytkę ustawiającą na zacisk w sposób pokazany
na rysunku. Ustaw linię cięcia na przecinanym przedmiocie równolegle z lewą lub prawą stroną bruzdy na płycie z
nacięciem i ustaw płytkę ustawiającą płasko z końcem przecinanego przedmiotu, trzymając go jednocześnie, aby się
nie poruszał. Następnie zamocuj płytkę ustawiającą śrubą. Kiedy płytka ustawiająca nie jest używana, odkręć śrubę i
przekręć płytkę, aby nie przeszkadzała.
WYJAŚNIENIE:
• Korzystając z zespołu zacisków i drążków (wyposażenie dodatkowe), można przycinać wiele przedmiotów o tej
samej długości do 2 200 mm.
Kąt cięcia w pionie Kąt cięcia w poziomie
45˚ W lewo i w prawo 0˚ – 45˚
90 mm 107 mm 107 mm 90 mm
25 mm
90 mm
Otwór
Ponad 10 mm
Ponad 460 mm
Otwór
