3. Маркировка
3.1 Фирменная табличка

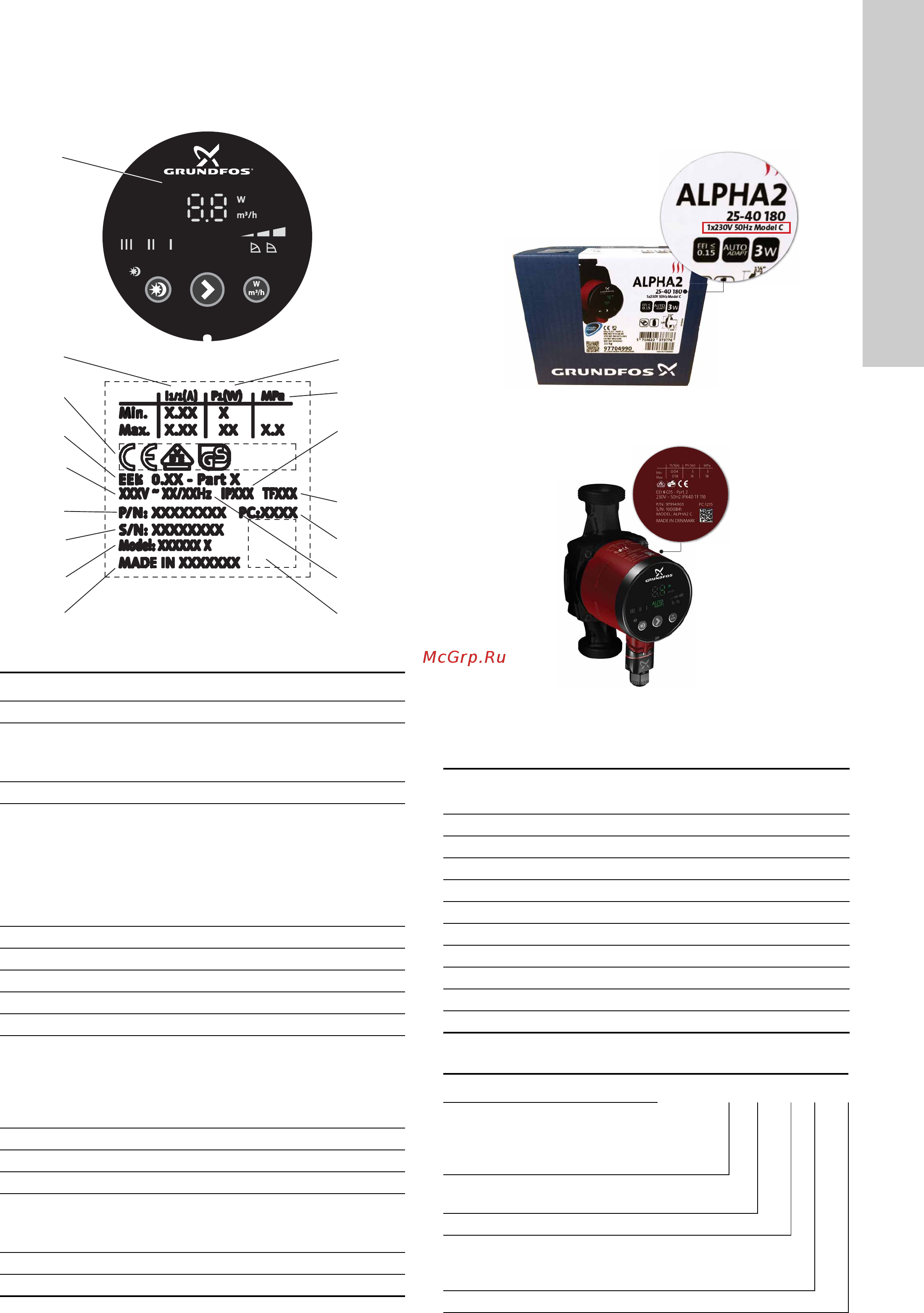

Рис. 2 Фирменная табличка
3.2 Тип модели
Настоящее руководство по монтажу и эксплуатации касается
моделей В и С. Тип модели указан на упаковке и фирменной
табличке. См. рис. 3 и 4.
Рис. 3 Тип модели на упаковке
Рис. 4 Тип модели на фирменной табличке
В таблице ниже указаны модели ALPHA2 со встроенными
функциями и особенностями.
3.3 Условное типовое обозначение
TM05 3079 0912
Поз. Описание
1 Тип насоса
2
Номинальный ток [A]:
• Мин.: Минимальный ток [A]
• Макс.: Максимальный ток [А]
3 Маркировка СЕ и разрешения
4
EEI: Индекс энергоэффективности
Часть 1 - указывает на то, что насос
протестирован по одному из следующих
критериев:
Часть 2 - автономное оборудование
Часть 3 - встраиваемое оборудование, согласно
EN 16297-1:2012 и EN 16297-2:2012.
5 Напряжение [В]
6 Номер продукта
7 Серийный номер
8 Модель
9 Страна-изготовитель
10
Потребляемая мощность P1 [Вт]:
• Мин.: Минимальная потребляемая мощность
P1 [Вт]
• Макс.: Максимальная потребляемая мощность
P1 [Вт]
11 Максимальное давление в системе [MПа]
12 Степень защиты
13 Температурный класс
14
Код производства:
•1-я и 2-я цифры = год
•3-я и 4-я цифры = неделя
15 Частота [Гц]
16 QR-код
1
8
9
7
6
5
4
3
2
10
15
16
14
13
12
11
AUTO
ADAPT
ALPHA 2 25-40 180
TM061840 3214TM06 1716 2614
Функции/особенности
Модель В
2012
Модель С
2014
AUTO
ADAPT
●●
Пропорциональное давление ● ●
Постоянное давление ● ●
Постоянная характеристика ● ●
Автоматический ночной режим ● ●
Летний режим ●
ALPHA2 XX-40 ●●
ALPHA2 XX-50 ●●
ALPHA2 XX-60 ●●
ALPHA2 XX-80 ●
Пример ALPHA2 25 -40 N 180
Тип насоса
: Стандартное исполнение
L: Исполнение с ограниченной
функциональностью
Номинальный диаметр (DN) всасывающего
и выпускного патрубков [мм]
Максимальный напор [дм]
: Чугунный корпус насоса
A: Корпус насоса с воздухоотделителем
N: Корпус насоса из нержавеющей стали
Монтажная длина [мм]
