Русский (RU)
16
8.2 Принцип действия автоматического ночного
режима
После активации ночного режима эксплуатации, насос
автоматически переключается между дневным и ночным
режимами. См. раздел 10. Режимы работы и
характеристики насоса.
Переключение между дневным и ночным режимами
происходит при изменении температуры воды в подающем
трубопроводе.
Насос автоматически переключается на ночной режим, когда
регистрируется падение температуры в напорном
трубопроводе больше, чем на 10-15 °C
в течение
приблизительно 2 часов. Скорость падения температуры
должна быть не менее 0,1 °C/мин.
Переход к нормальному режиму происходит, как только
температура в напорном трубопроводе повышается
приблизительно на 10 °C.
8.3 Настройка летнего режима
Летний режим можно выбрать для модели С.
В летнем режиме насос останавливается для экономии
электроэнергии, работает только электроника.
Насос периодически запускается на непродолжительное
время для предупреждения образования известкового осадка
и блокировки насоса. Этот режим является альтернативой
остановке насоса, при которой существует опасность
образования известкового осадка.
8.3.1 Активация летнего режима
Для активации летнего режима
необходимо нажать кнопку
автоматического ночного режима и удерживать её в течение
3-10 секунд. См. рис. 22. Зелёное световое поле быстро
мигает, через некоторое время дисплей выключается, и
зелёное световое поле начинает мигать медленно .
Рис. 23 Кнопка автоматического ночного режима
В летнем режиме насос часто автоматически запускается на
низкой скорости во избежание блокировки ротора.
Дисплей выключен.
Если в летнем режиме срабатывает сигнализация,
информация о сигнализации отображаться не будет.
После деактивации летнего режима будут отображаться
только фактические аварийные сигналы.
8.3.2 Деактивация летнего режима
Для деактивации летнего режима необходимо нажать любую
кнопку, насос вернётся к предыдущему режиму работу и
настройкам.
Если автоматический ночной режим работы активируется
перед настройкой летнего режима, насос вернётся к
автоматическому ночному режиму работы после летнего
режима.
8.4 Назначение перепускного клапана

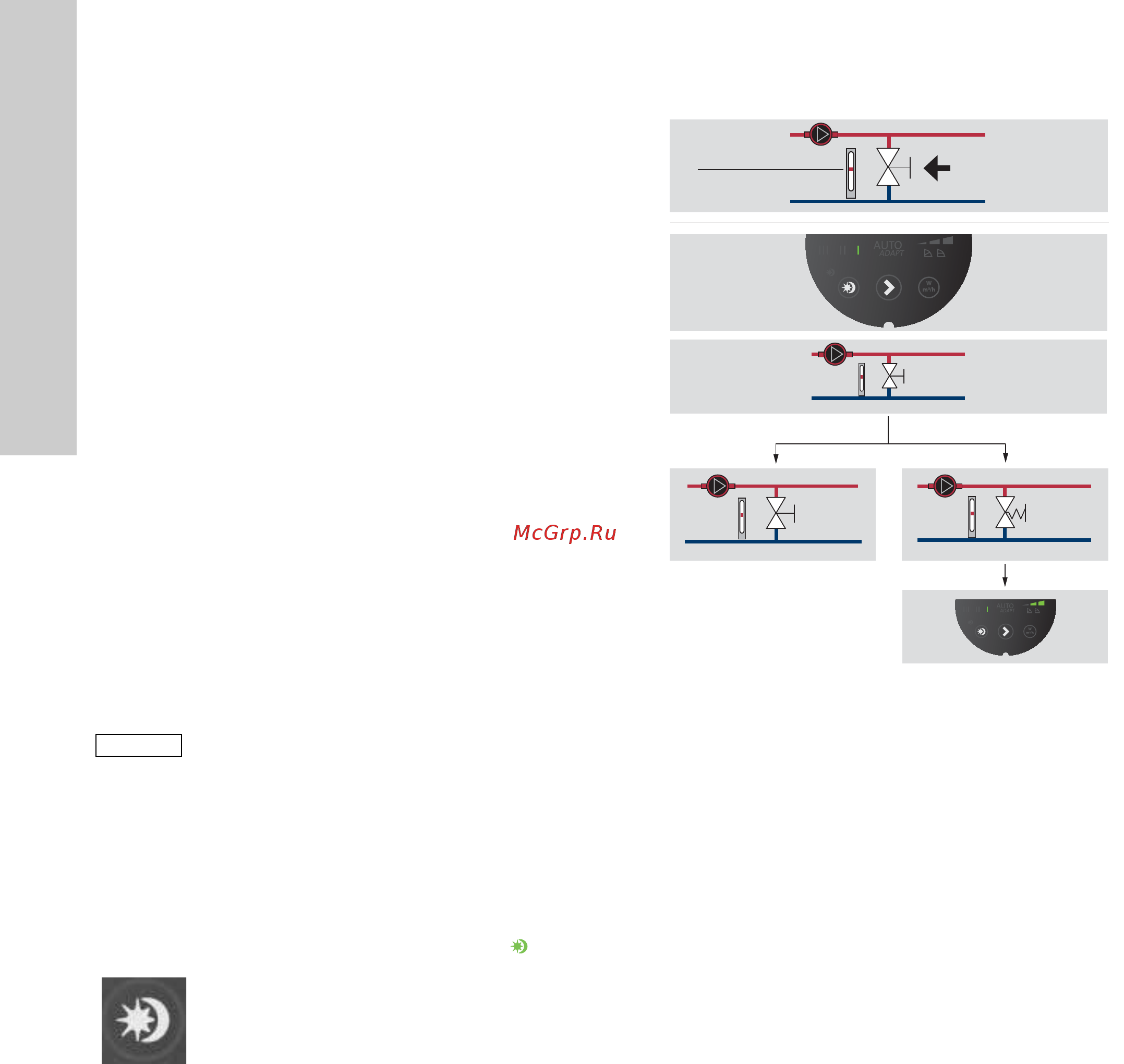

Рис. 24 Системы с перепускным клапаном
Перепускной клапан
Назначение перепускного клапана - обеспечивать отвод
тепла от котла, если закрыты все клапаны в контурах
системы подогрева полов и/или клапаны радиаторов.
Система включает в себя:
• перепускной клапан,
• расходомер, поз. А.
Когда все клапаны закрыты, расход должен быть
минимальным.
Режим работы насоса зависит от работы
перепускного
клапана (регулируемого вручную или посредством
термостата).
8.5 Перепускной клапан, регулируемый вручную
1. Отрегулируйте перепускной клапан, установите на насосе
режим с фиксированной частотой вращения I (скорость I).
Необходимо постоянно отслеживать минимальный расход
(Q
min.
) в системе.
Внимательно изучите указания производителя.
2. После регулировки перепускного клапана выполните
настройку насоса, как описано в разделе 7. Настройка
насоса.
8.6 Автоматический перепускной клапан
(регулируемый посредством термостата)
1. Отрегулируйте перепускной клапан, установите на насосе
режим с фиксированной частотой вращения I (скорость I).
Необходимо постоянно отслеживать минимальный расход
(Q
min.
) в системе.
Внимательно изучите указания производителя.
2. После регулировки перепускного клапана установите
кривую регулировки насоса по минимальному или
максимальному постоянному значению давления.
Информация по настройкам режимов работы насоса в
зависимости от рабочих характеристик представлена в
разделе 10. Режимы работы и характеристики насоса.
Указание
Если для остановки насоса отключается
электропитание, в случае длительного
простоя существует опасность
образования известкового осадка.
При запуске на насосе будет отображаться
E1.
TM053149
TM05 3076 0912
ALP
A
HA2 L
AUTO
BYPASS
1
2
Q
min.
3
3
A
