• Паспорт руководство по монтажу и эксплуатации p.1
• Grundfos alpha2 p.1
• Предупреждение эксплуатация данного оборудования должна производиться персоналом владеющим необходимыми для этого знаниями и опытом работы лица с ограниченными физическими сенсорными или умственными возможностями не должны допускаться к эксплуатации данного оборудования без сопровождения или без инструктажа по технике безопасности инструктаж должен проводиться персоналом ответственным за безопасность указанных лиц для детей доступ к данному оборудованию должен быть закрыт p.2
• Русский ru паспорт руководство по монтажу и эксплуатации p.2
• Предупреждение прежде чем приступать к монтажу оборудования необходимо внимательно изучить данное руководство по монтажу и эксплуатации монтаж и эксплуатация должны соответствовать местным нормам и принятым правилам работы p.2
• Русский ru p.2
• Содержание p.2
• Значение символов и надписей в документе p.3
• Предупреждающие символы используемые в кратком руководстве p.3
• Русский ru p.3
• Предупреждение указания по технике безопасности содержащиеся в данном руководстве по обслуживанию и монтажу невыполнение которых может повлечь опасные для жизни и здоровья людей последствия специально отмечены общим знаком опасности по стандарту гост р 12 26 w09 p.3
• Предупреждение несоблюдение данных указаний может иметь опасные для жизни и здоровья людей последствия p.3
• Предупреждение данное изделие может использоваться детьми в возрасте от восьми лет и лицами с ограниченными физическими сенсорными или умственными возможностями или недостаточным опытом и знаниями если такие лица находятся под присмотром или были проинструктированы на предмет безопасного использования изделия и сопутствующих рисков доступ детей к данному оборудованию запрещен запрещается чистка и техническое обслуживание изделия детьми без присмотра p.3

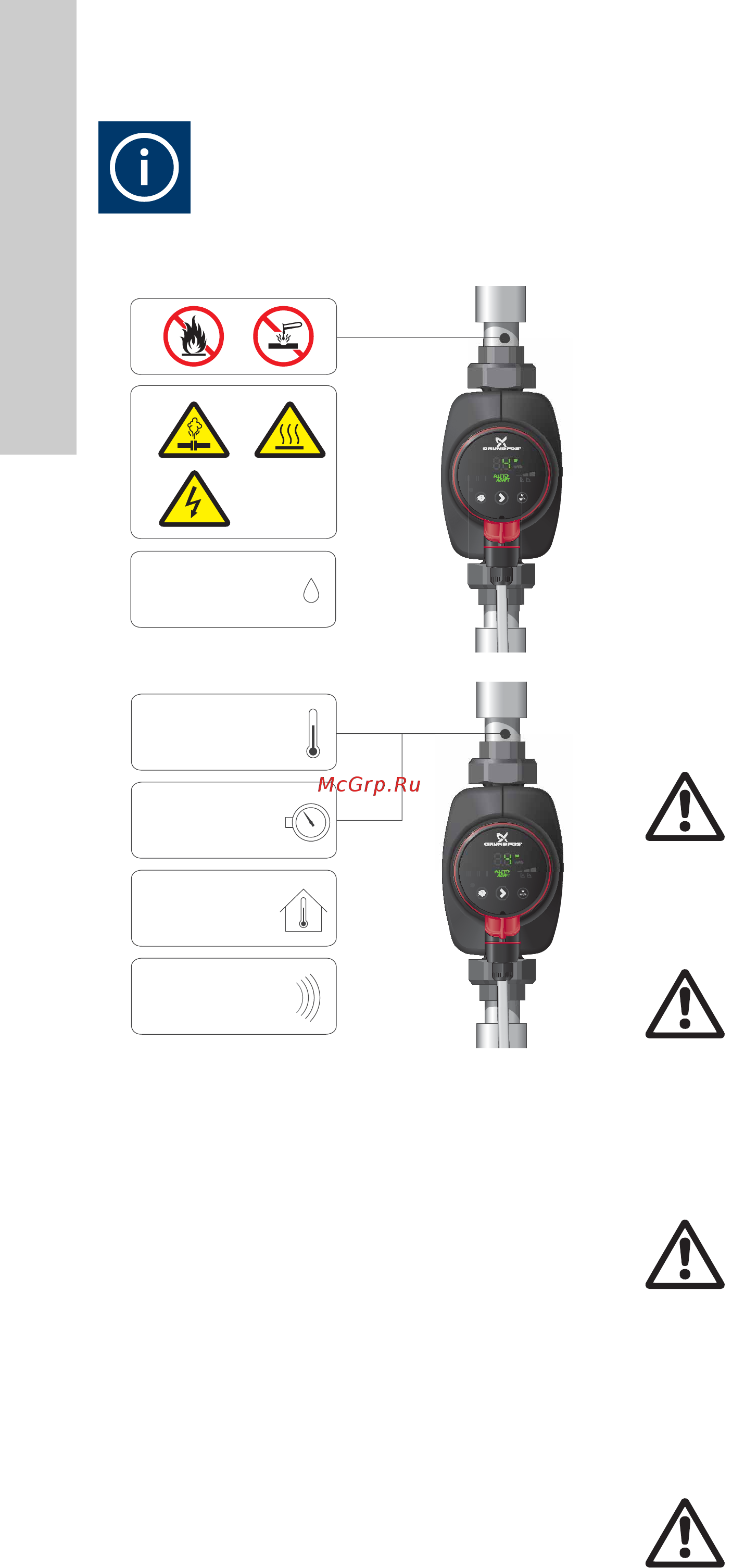

• Эксплуатационные требования p.4
• Предупреждение в местных системах горячего водоснабжения насос постоянно подсоединён к системе водопроводной воды и следовательно не должен подсоединяться при помощи комплекта шлангов p.4
• Перекачиваемые жидкости p.4
• Min max 2 c 110 p.4
• Max 1 mpa 10 bar p.4
• Предупреждение запрещается использование насосов для перекачивания легковоспламеняющихся жидкостей таких как дизельное топливо и бензин p.4
• Предупреждение в местных системах горячего водоснабжения температура перекачиваемой жидкости должна всегда быть выше 50 с чтобы предотвратить появление бактерии легионеллы рекомендуемая температура нагрева котла 60 c p.4
• Общие сведения p.4
• Область применения p.4
• Min max 0 c 40 p.4
• Max 95 rh ipx4d p.4
• 43 db a p.4
• Русский ru p.4
• Предупреждение запрещается использовать насос для перекачивания агрессивных жидкостей таких как кислоты и морская вода p.4
• Фирменная табличка p.5
• Тип модели p.5
• Маркировка p.5
• Условное типовое обозначение p.5
• Русский ru p.5
• Положение блока управления при монтаже насоса в отопительных системах и местных системах горячего водоснабжения p.6
• Монтаж p.6
• Положения блока управления p.6
• Монтаж механической части p.6
• Русский ru p.6
• Предупреждение прежде чем открутить винты нужно слить всю жидкость из системы или закрыть задвижки с обеих сторон насоса перекачиваемая жидкость может быть нагрета до высокой температуры и находиться под высоким давлением p.7
• Изменение положения блока управления p.7
• Системы кондиционирования воздуха и холодного водоснабжения p.7
• Русский ru p.7
• Положение в системах кондиционирования воздуха и холодного водоснабжения p.7
• Изоляция корпуса насоса p.7
• Подключение электрооборудования p.8
• Предупреждение насос должен быть заземлён насос должен быть подключён к внешнему выключателю минимальный зазор между контактами 3 мм на всех полюсах p.8
• Сборка штекера p.8
• Русский ru p.8
• Разборка штекера p.9
• Первый запуск p.9
• Русский ru p.9
• Первый запуск 5 первый запуск p.9
• X 230 v 10 50 60 hz p.9
• Обзор панели управления p.10
• Дисплей p.10
• Световые поля отображающие режим работы насоса p.10
• Русский ru p.10
• Панель управления p.10
• Кнопка выбора режимов работы насоса p.11
• Кнопка активации или деактивации автоматического ночного режима p.11
• Световое поле отображающее состояние автоматического ночного режима p.11
• Русский ru p.11
• Настройка насоса p.12
• Русский ru p.12
• Настройка насоса для однотрубной системы отопления p.12
• Настройка насоса для двухтрубной системы отопления p.12
• Русский ru p.13
• Настройка насоса для систем отопления теплый пол p.13
• Настройка насоса для местных систем горячего водоснабжения p.13
• Регулирование насоса p.14
• Переход от рекомендуемого режима работы насоса к альтернативному p.14
• Русский ru p.14
• Автоматический ночной режим летний режим p.15
• Использование автоматического ночного режима p.15
• Русский ru p.15
• Предупреждение не включайте автоматический ночной режим в насосах встроенных в газовые котлы с малым объёмом воды p.15
• Перепускной клапан регулируемый вручную p.16
• Активация летнего режима p.16
• Русский ru p.16
• Принцип действия автоматического ночного режима p.16
• Настройка летнего режима p.16
• Назначение перепускного клапана p.16
• Деактивация летнего режима p.16
• Автоматический перепускной клапан регулируемый посредством термостата p.16
• Bypass p.16
• Удаление воздуха из насоса p.17
• Удаление воздуха из систем отопления p.17
• Русский ru p.17
• Перед запуском p.17
• Ввод в эксплуатацию p.17
• Режимы работы и характеристики насоса p.18
• Русский ru p.18
• Зависимость между режимами работы насоса и его рабочими характеристиками p.18
• Обнаружение и устранение неисправностей p.19
• Предупреждение перед началом поиска неисправности необходимо отключить подачу питания необходимо исключить возможность случайного включения электропитания p.19
• Русский ru p.19
• Технические данные и монтажные размеры p.20
• Технические данные p.20
• Русский ru p.20
• Русский ru p.21
• Монтажные размеры grundfos alpha2 xx 40 xx 50 xx 60 xx 80 p.21
• Русский ru p.22
• Монтажные размеры grundfos alpha2 25 40 a 25 60 a p.22
• Условия снятия характеристик с графиков кривых p.23
• Указатель к кривым рабочих характеристик p.23
• Русский ru p.23
• Кривые рабочих характеристик p.23
• Русский ru p.24
• Кривые рабочей характеристики alpha2 xx 40 n p.24
• Iii ii i p.24
• Iii ii p.24
• Русский ru p.25
• Кривые рабочей характеристики alpha2 xx 50 n p.25
• Iii ii i p.25
• Русский ru p.26
• Кривые рабочей характеристики alpha2 xx 60 n p.26
• Iii ii i p.26
• Iii ii p.27
• Русский ru p.27
• Кривые рабочей характеристики насоса alpha2 25 40 a p.27
• Iii ii i p.27
• Русский ru p.28
• Кривые рабочей характеристики насоса alpha2 25 60 a p.28
• Iii ii i p.28
• Iii ii p.28
• Русский ru p.29
• Кривые рабочей характеристики alpha2 xx 80 n p.29
• Русский ru p.30
• Принадлежности p.30
• Утилизация отходов p.31
• Теплоизоляционные кожухи p.31
• Русский ru p.31
• Разъёмы alpha p.31
