Русский (RU)
9

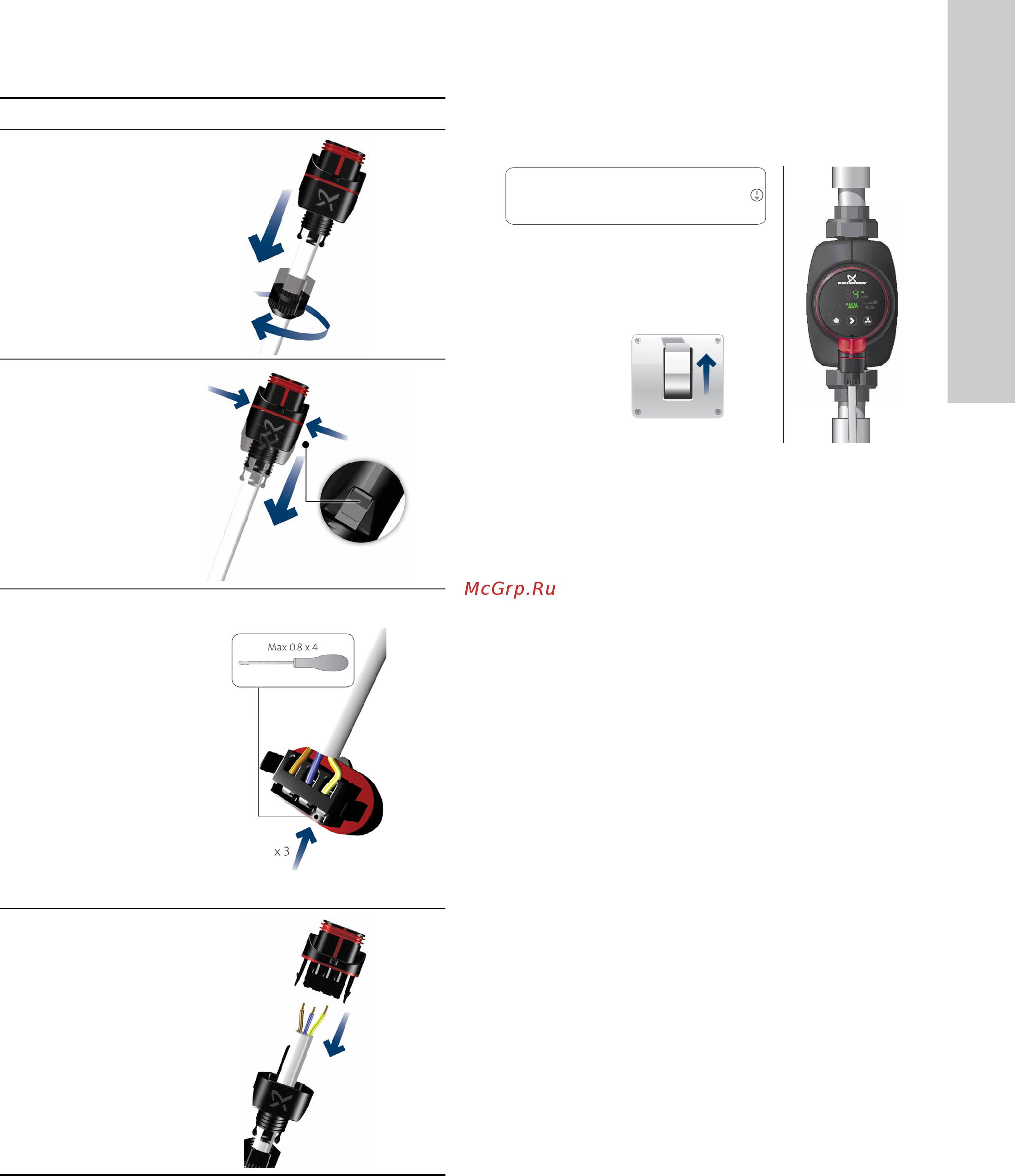

5.2 Разборка штекера
5.3 Первый запуск
• Световой индикатор на панели управления показывает, что
питание включено. См. рис. 11.
• Заводская настройка: AUTO
ADAPT
.
Рис. 11 Включение насоса
Этап Действие Иллюстрация
1
Ослабить
уплотнение
кабеля и извлечь
его из штекера.
TM05 5545 3812
2
Снять крышку
штекера, нажав
на фиксаторы с
обеих сторон.
TM05 5546 3812
3
Вставить
направляющую
пластину для
одновременного
ослабления трёх
жил кабеля.
Если
направляющая
пластина
отсутствует,
ослабить жилы
кабеля по одной,
аккуратно
нажимая
отверткой на
контактный
зажим.
TM05 5547 3812
4
Теперь штекер
извлечён из
сетевого
штепселя.
TM05 5548 3812
TM05 3058 0912
0
1
1 x 230 V ± 10 % ∽ 50/60 Hz
