Русский (RU)
10
6. Панель управления
6.1 Обзор панели управления

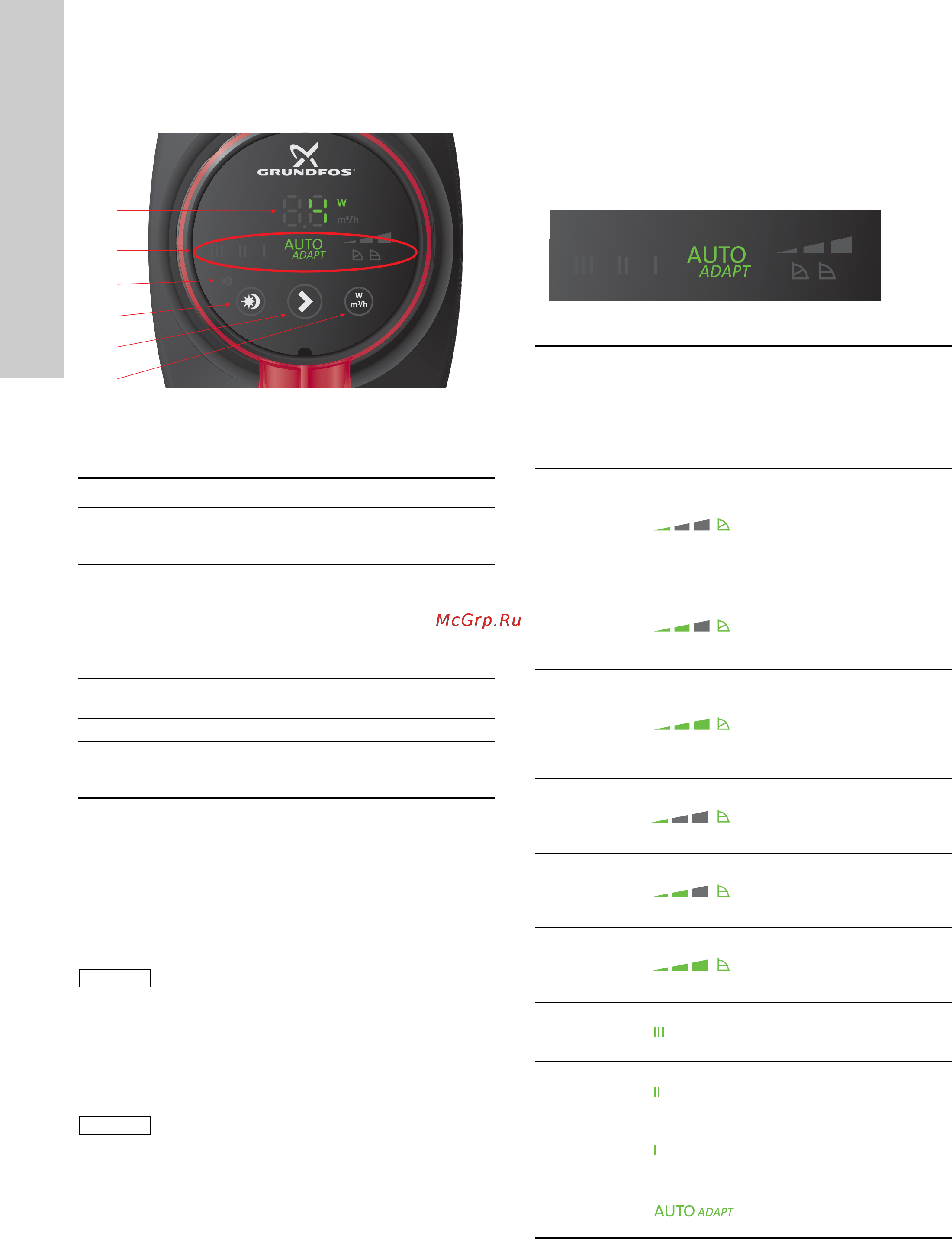

Рис. 12 Панель управления
Панель управления насосом состоит из следующих
элементов:
6.2 Дисплей
Дисплей (поз. 1) загорается при включении электропитания.
На дисплее отображается фактическое энергопотребление
насоса в ваттах (целое число) или фактическая подача в м
3
/ч
(с шагом 0,1 м
3
/ч) в процессе работы.
При обнаружении неполадок устраните их и перезапустите
насос, отключив и снова включив питание насоса.
6.3 Световые поля, отображающие режим работы
насоса
В насосе имеется десять дополнительных настроек
производительности, выбираемых с помощью
соответствующей кнопки. См. рис. 12, поз. 5.
Настройки насоса отображаются девятью световыми полями
на дисплее. См. рис. 13.
Рис. 13 Девять световых полей
Подробная информация об использовании настроек
приведена в разделе 10. Режимы работы и характеристики
насоса.
TM05 3060 0912
Поз. Описание
1
На дисплее показано фактическое
энергопотребление насоса в ваттах или
фактическая подача в м
3
/ч.
2
Девять световых полей, отображающих
настройки насоса.
См. раздел 6.3 Световые поля, отображающие
режим работы насоса.
3
Световое поле, отображающее состояние
автоматического ночного режима.
4
Кнопка активации/деактивации автоматического
ночного режима/летнего режима.
5 Кнопка выбора режимов работы насоса.
6
Кнопка выбора параметра, отображаемого на
дисплее: фактическое энергопотребление в
ваттах или фактическая
подача в м
3
/ч.
Указание
Неполадки, нарушающие работу насоса
(например, блокировка ротора),
отображаются на дисплее в виде
соответствующих кодов. См. раздел
11. Обнаружение и устранение
неисправностей.
Указание
Если рабочее колесо насоса вращается,
например, при наполнении насоса водой,
генерируемой при этом энергии может быть
достаточно для подсветки дисплея даже при
отключённом электропитании.
1
2
3
4
5
6
TM05 3061 0912
Число
нажатий
кнопки
Активные световые
поля
Описание
0
AUTO
ADAPT
(заводские настройки)
AUTO
ADAPT
1
Кривая
пропорционального
регулирования с
минимальным
значением давления -
PP1
2
Кривая
пропорционального
регулирования со
средним значением
давления - PP2
3
Кривая
пропорционального
регулирования с
максимальным
значением давления -
PP3
4
Кривая регулирования
с минимальным
постоянным значением
давления - CP1
5
Кривая регулирования
со средним постоянным
значением давления -
CP2
6
Кривая регулирования
с максимальным
постоянным значением
давления - CP3
7
Кривая при
фиксированной частоте
вращения III
8
Кривая при
фиксированной частоте
вращения II
9
Кривая при
фиксированной частоте
вращения I
10
AUTO
ADAPT
