12.2 Монтажные размеры - Grundfos ALPHA2 XX-40, XX-50, XX-60, XX-80

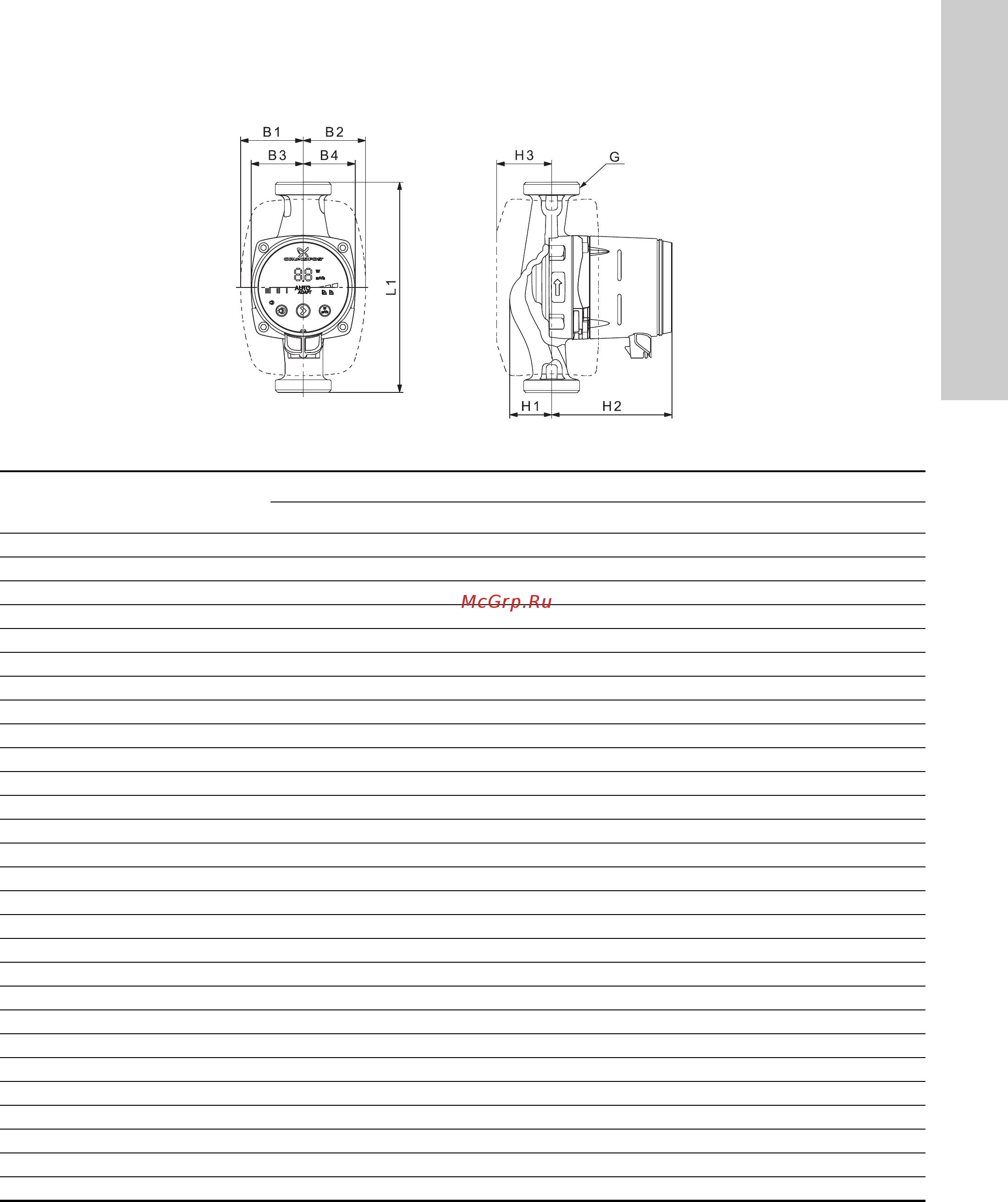

Габаритные чертежи и таблица размеров.
Рис. 28 ALPHA2 XX-40, XX-50, XX-60
* Для Великобритании 1 1/2.
TM05 2364 5011
Тип насоса
Размеры
L1 B1 B2 B3 B4 H1 H2 H3 G
ALPHA2 15-40 130 130 60,5 60,5 44,5 44,5 35,8 103,5 52 1
ALPHA2 15-50 130 130 60,5 60,5 44,5 44,5 35,8 103,5 52 1*
ALPHA2 15-60 130 130 60,5 60,5 44,5 44,5 35,8 103,5 52 1*
ALPHA2 15-80 130 130 60,5 60,5 44,5 44,5 35,8 103,5 52 1*
ALPHA2 25-40 130 130 60,5 60,5 44,5 44,5 35,8 103,5 52 1 1/2
ALPHA2 25-40 N 130 130 60,5 60,5 44,5 44,5 36,8 103,5 52 1 1/2
ALPHA2 25-50 130 130 60,5 60,5 44,5 44,5 35,8 103,5 52 1 1/2
ALPHA2 25-50 N 130 130 60,5 60,5 44,5 44,5 36,8 103,5 52 1 1/2
ALPHA2 25-60 130 130 60,5 60,5 44,5 44,5 35,8 103,5 52 1 1/2
ALPHA2 25-60 N 130 130 60,5 60,5 44,5 44,5 36,8 103,5 52 1 1/2
ALPHA2 25-80 130 130 60,5 60,5 44,5 44,5 36,8 103,5 52 1 1/2
ALPHA2 25-80 N 130 130 60,5 60,5 44,5 44,5 36,8 103,5 52 1 1/2
ALPHA2 25-40 180 180 60,5 60,5 44,5 44,5 35,9 103,5 52 1 1/2
ALPHA2 25-40 N 180 180 60,5 60,5 44,5 44,5 36,9 103,5 52 1 1/2
ALPHA2 25-50 180 180 60,5 60,5 44,5 44,5 35,9 103,5 52 1 1/2
ALPHA2 25-50 N 180 180 60,5 60,5 44,5 44,5 36,9 103,5 52 1 1/2
ALPHA2 25-60 180 180 60,5 60,5 44,5 44,5 35,9 103,5 52 1 1/2
ALPHA2 25-60 N 180 180 60,5 60,5 44,5 44,5 36,9 103,5 52 1 1/2
ALPHA2 25-80 180 180 60,5 60,5 44,5 44,5 36,9 103,5 52 1 1/2
ALPHA2 25-80 N 180 180 60,5 60,5 44,5 44,5 36,9 103,5 52 1 1/2
ALPHA2 32-40 180 180 60,5 60,5 44,5 44,5 35,9 103,5 52 2
ALPHA2 32-40 N 180 180 60,5 60,5 44,5 44,5 36,9 103,5 52 2
ALPHA2 32-50 180 180 60,5 60,5 44,5 44,5 35,9 103,5 52 2
ALPHA2 32-50 N 180 180 60,5 60,5 44,5 44,5 36,9 103,5 52 2
ALPHA2 32-60 180 180 60,5 60,5 44,5 44,5 35,9 103,5 52 2
ALPHA2 32-60 N 180 180 60,5 60,5 44,5 44,5 36,9 103,5 52 2
ALPHA2 32-80 180 180 60,5 60,5 44,5 44,5 36,9 103,5 52 2
ALPHA2 32-80 N 180 180 60,5 60,5 44,5 44,5 36,9 103,5 52 2
