Русский (RU)
13
Кривая регулирования с постоянным значением
давления (СР1, СР2 или СР3)
В режиме регулирования с постоянным давлением рабочие
характеристики насоса настраиваются в соответствии с
фактической тепловой нагрузкой, однако производительность
насоса определяется выбранной кривой характеристики
(СР1, СР2 или СР3). На рис. 17 показан график рабочей
характеристики насоса при выбранной кривой СР1.
Подробную
информацию см. в разделе 13.1 Указатель к
кривым рабочих характеристик.

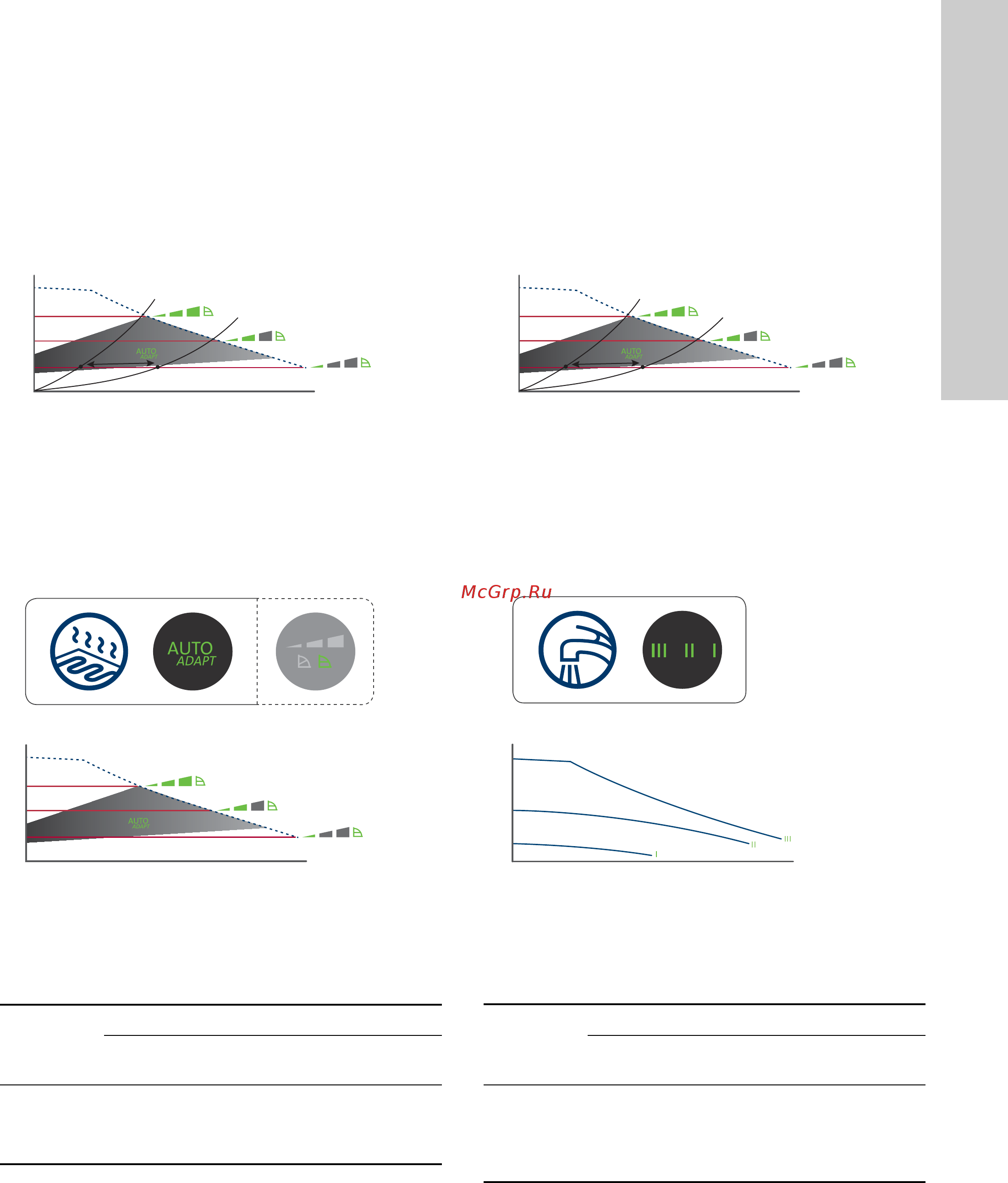

Рис. 17 Три кривые/настройки регулирования с
постоянным давлением
Выбор правильной кривой регулирования с постоянным
давлением зависит от параметров системы отопления, в
которой установлен насос, и фактической тепловой нагрузки.
7.3 Настройка насоса для систем отопления
"теплый пол"
Рис. 18 Выбор режима работы насоса в соответствии с
типом системы
Заводская настройка: AUTO
ADAPT
.
Рекомендуемые и альтернативные настройки насоса, как
показано на рис. 18:
AUTO
ADAPT
Функция AUTO
ADAPT
регулирует рабочие характеристики
насоса в соответствии с фактической нагрузкой системы
отопления. Регулировка рабочих характеристик насоса
происходит постепенно, поэтому рекомендуется
эксплуатировать насос в режиме AUTO
ADAPT
минимум
неделю, прежде чем изменить настройку.
При сбое или отключении электропитания параметры,
выставленные в режиме AUTO
ADAPT
, сохраняются в памяти
насоса, и при восстановлении подачи электропитания
автоматическая регулировка рабочих характеристик
возобновляется.
Кривая регулирования с постоянным значением
давления (СР1, СР2 или СР3)
В режиме регулирования по постоянному давлению подача
регулируется в соответствии с фактическим расходом
теплоносителя, в то время как давление остаётся
постоянным. Рабочая характеристика насоса определяется
выбранной
кривой (СР1, СР2 или СР3). На рис. 19 показан
график рабочей характеристики насоса при выбранной
кривой СР1. Подробную информацию см. в разделе
13.1 Указатель к кривым рабочих характеристик.
Рис. 19 Три кривые/настройки регулирования с
постоянным давлением
Выбор правильной кривой регулирования с постоянным
давлением зависит от параметров системы отопления, в
которой установлен
насос, и фактической тепловой нагрузки.
7.4 Настройка насоса для местных систем горячего
водоснабжения
Рис. 20 Выбор режима работы насоса в соответствии с
типом системы
Заводская настройка: AUTO
ADAPT
.
Рекомендуемые и альтернативные настройки насоса, как
показано на рис. 20:
TM05 3066 0912TM05 3067 0912
Тип
системы
Режим работы насоса
Рекомендуемые
режимы работы
Альтернативные
режимы работы
Система
"теплый пол"
AUTO
ADAPT
*
Кривая регулирования с
постоянным значением
давления (СР1, СР2 или
СР3)*
* См. раздел 13.1 Указатель к кривым рабочих
характеристик.
Q
H
CP3
CP2
CP1
Q
H
TM05 3066 0912TM05 3068 0912
Тип
системы
Режим работы насоса
Рекомендуемые
режимы работы
Альтернативные
режимы работы
Местные
системы
горячего
водоснабже
ния
Кривая при
фиксированной частоте
вращения (I, II или III)
-
* См. раздел 13.1 Указатель к кривым рабочих
характеристик.
Q
H
CP3
CP2
CP1
Q
H
