Grundfos alpha2 25-60 [17/36] Удаление воздуха из насоса
![Grundfos alpha2 25-60 [17/36] Удаление воздуха из насоса](/views2/1218575/page17/bg11.png)
Русский (RU)
17
9. Ввод в эксплуатацию
9.1 Перед запуском
Перед запуском система должна быть заполнена рабочей
жидкостью и из неё должен быть удалён воздух. На входе в
насос необходимо обеспечить требуемое минимальное
давление.
См. разделы 2. Общие сведения и 12. Технические данные и
монтажные размеры.
9.2 Удаление воздуха из насоса

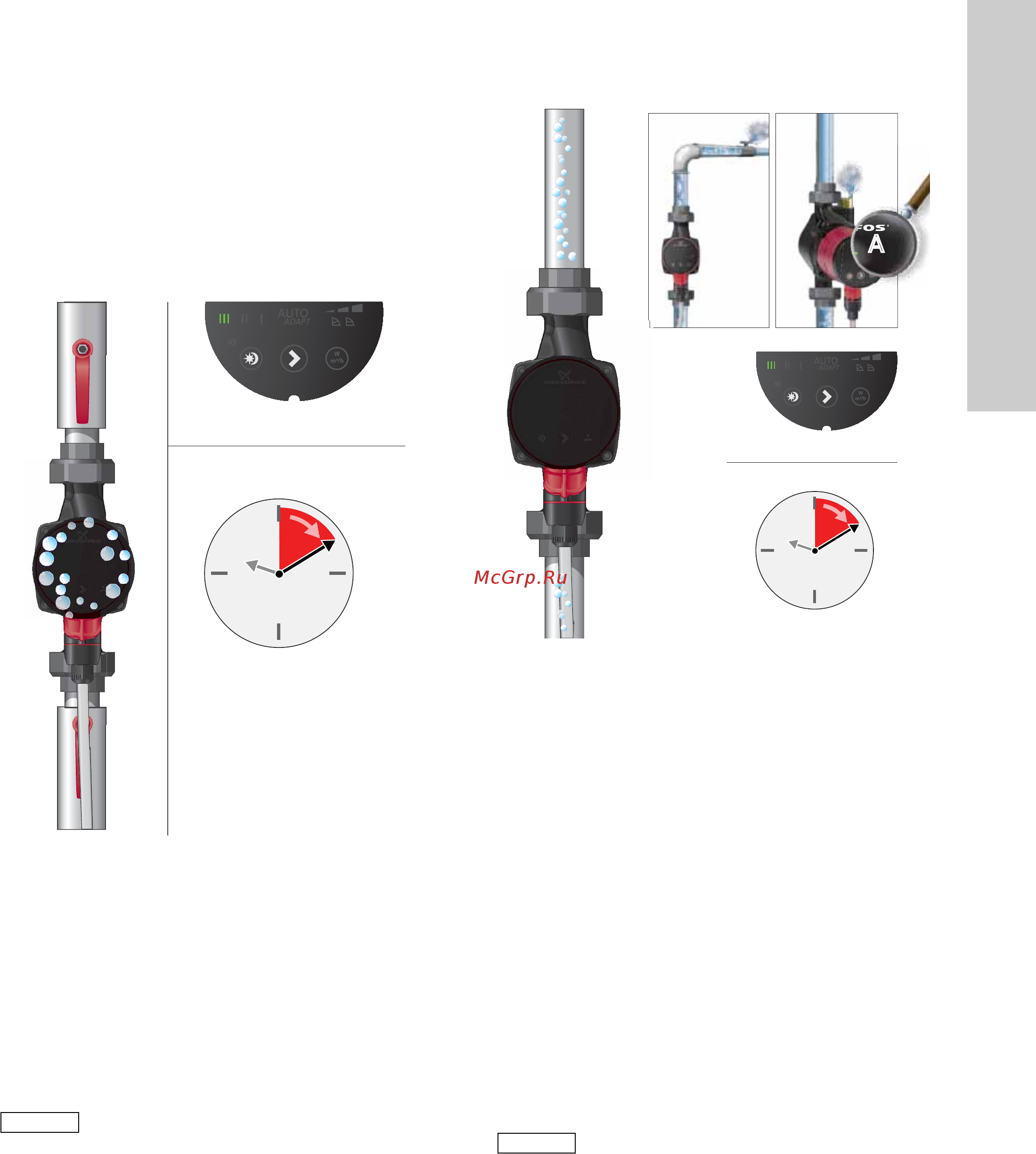

Рис. 25 Удаление воздуха из насоса
В насосе применена система автоматического удаления
появляющегося воздуха. Перед запуском отведение воздуха
не требуется.
Воздух в насосе может вызвать шум. Шум прекращается
через несколько минут работы.
Чтобы быстро удалить воздух из насоса, установите насос на
частоту вращения III на короткий промежуток времени,
который зависит от размера системы
и её конструкции.
После удаления воздуха из насоса, т. е. после того, как
исчезнет шум, выполните настройки насоса в соответствии с
рекомендациями. См. раздел 7. Настройка насоса.
Удаление воздуха из системы не может производиться через
насос. См. раздел 9.3 Удаление воздуха из систем
отопления.
9.3 Удаление воздуха из систем отопления
Рис. 26 Удаление воздуха из систем отопления
Удаление воздуха из систем отопления производится
следующим образом:
• с помощью автоматического клапана выпуска воздуха,
установленного в верхней точке системы (1),
• через корпус насоса, оснащённого воздухоотделителем
(поз. 2).
В системах отопления, в которых часто скапливается воздух,
рекомендуется устанавливать насосы с воздухоотделителем
в корпусе, например, насосы ALPHA2 в исполнении
XX-XX A.
После заполнения системы отопления рабочей жидкостью
необходимо выполнить следующее:
1. Откройте клапан выпуска воздуха.
2. Переведите насос в режим с фиксированной частотой
вращения III.
3. Включите насос на короткий период времени, точная
продолжительность которого зависит от размера и
конструкции системы.
4. После удаления воздуха из системы, т. е. после того, как
исчез шум,
выполните настройки насоса в соответствии с
рекомендациями. См. раздел 7. Настройка насоса.
При необходимости повторите эту процедуру.
TM05 3075 0912
Внимание
Не допускайте "сухого" хода насоса.
10 Min.
1
2
TM03 8931 2707
