Русский (RU)
18
10. Режимы работы и характеристики насоса
10.1 Зависимость между режимами работы насоса и его рабочими характеристиками
На рисунке 27 представлены кривые зависимости между режимами работы насоса и его рабочими характеристиками. См. также
раздел 13. Кривые рабочих характеристик.

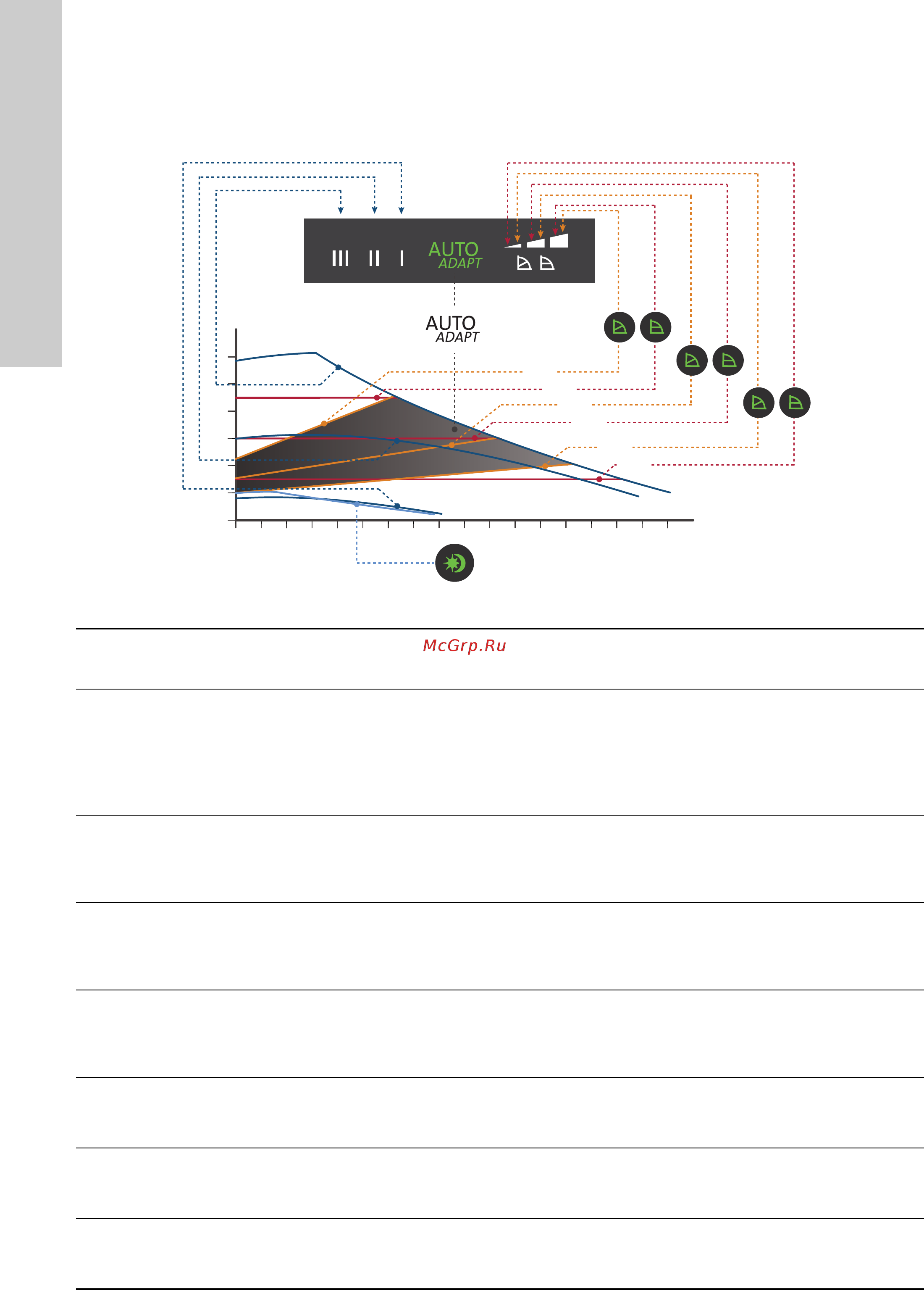

Рис. 27 Режимы работы насоса в зависимости от рабочих характеристик
TM05 2771 0512
Настройка
Кривая
характеристики
насоса
Функция
AUTO
ADAPT
(заводская
настройка)
Кривая
пропорционального
регулирования от
высокого до низкого
значения давления
С помощью функции AUTO
ADAPT
автоматически регулируется характеристика насоса в
установленном диапазоне производительности. См. рис. 27.
• Регулировка характеристик насоса в соответствии с размером системы.
• Регулировка характеристик насоса в соответствии с колебаниями нагрузки с течением
времени.
При использовании функции AUTO
ADAPT
осуществляется пропорциональное
регулирование давления.
PP1
Кривая
пропорционального
регулирования с
минимальным
значением давления
Рабочая точка насоса будет смещаться вверх или вниз по кривой пропорционального
регулирования с минимальным значением давления в зависимости от тепловой нагрузки.
См. рис. 27.
Напор (давление) падает при снижении тепловой нагрузки и увеличивается при
повышении тепловой нагрузки.
PP2
Кривая
пропорционального
регулирования со
средним значением
давления
Рабочая точка насоса будет смещаться вверх или вниз по кривой пропорционального
регулирования со средним значением давления в зависимости от тепловой нагрузки.
См. рис. 27.
Напор (давление) падает при снижении тепловой нагрузки и увеличивается при
повышении тепловой нагрузки.
PP3
Кривая
пропорционального
регулирования с
максимальным
значением давления
Рабочая точка
насоса будет смещаться вверх или вниз по кривой пропорционального
регулирования с максимальным значением давления в зависимости от тепловой
нагрузки. См. рис. 27.
Напор (давление) падает при снижении тепловой нагрузки и увеличивается при
повышении тепловой нагрузки.
CP1
Кривая регулирования
с минимальным
постоянным
значением давления
Рабочая точка насоса будет удаляться или приближаться по
кривой регулирования с
минимальным постоянным значением давления в зависимости от тепловой нагрузки в
системе. См. рис. 27.
Напор (давление) остаётся постоянным вне зависимости от тепловой нагрузки.
CP2
Кривая регулирования
со средним
постоянным
значением давления
Рабочая точка насоса будет удаляться или приближаться по кривой регулирования со
средним постоянным значением давления в зависимости от
тепловой нагрузки в
системе. См. рис. 27.
Напор (давление) остаётся постоянным вне зависимости от тепловой нагрузки.
CP3
Кривая регулирования
с максимальным
постоянным
значением давления
Рабочая точка насоса будет удаляться или приближаться по кривой регулирования с
максимальным постоянным значением давления в зависимости от тепловой нагрузки в
системе. См. рис. 27.
Напор (давление)
остаётся постоянным вне зависимости от тепловой нагрузки.
III
II
I
H
PP3
CP3
CP2
PP1
CP1
PP2
