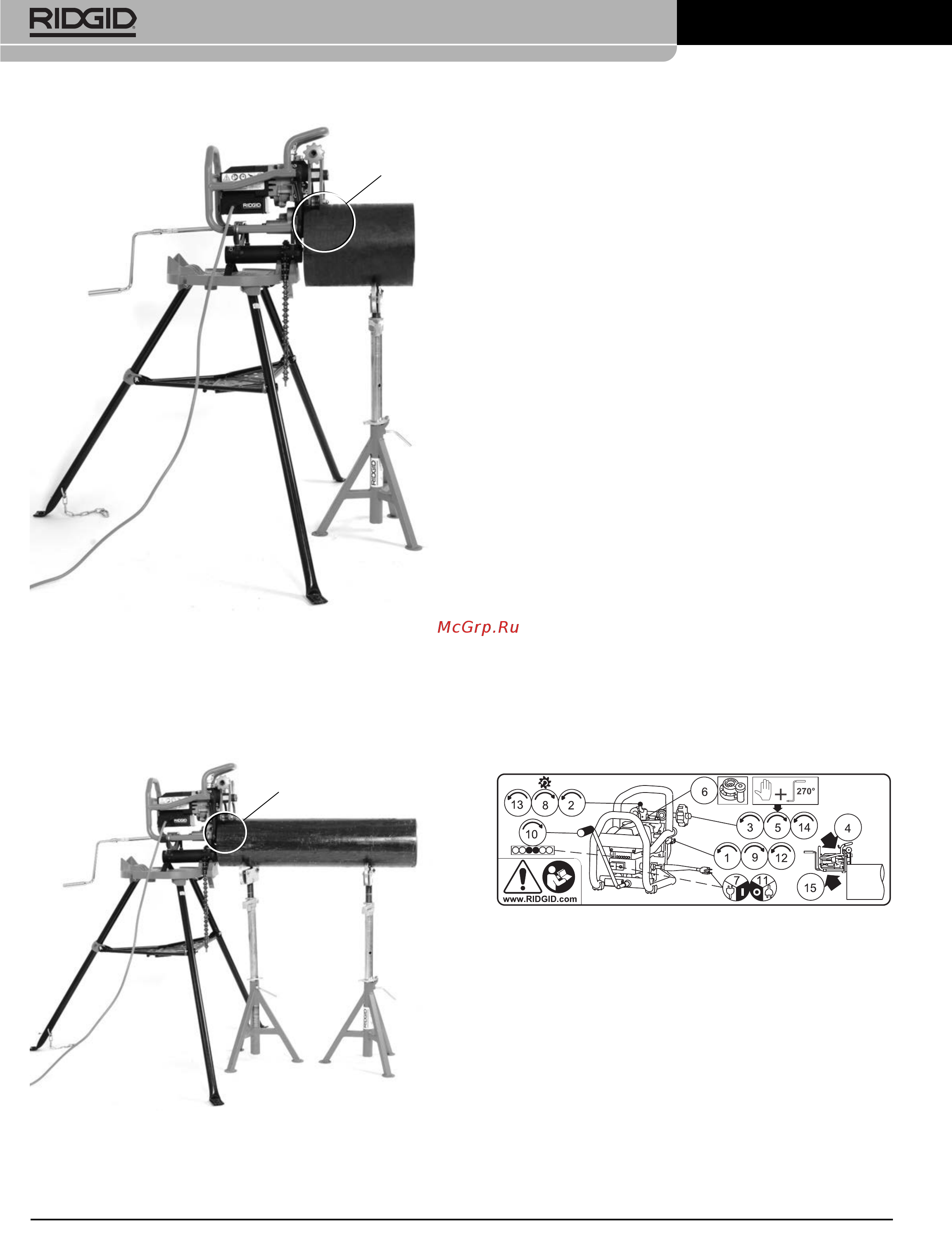

Figure 12 – Machine fixe, tuyau court, un porte-tubes
Les tuyaux de faible longueur seront soutenus à la fois
par le galet d’entraînement de la machine et un seul
porte-tubes (Figure 12). Le tuyaux de grande longueur
seront soutenus par de multiples porte-tubes comme
indiqué à la Figure 13.
Figure 13 – Machine fixe, tuyau de grande longueur,
porte-tubes multiples
Machine à biseauter les tubes modèle B-500
L’installation et le cheminement éventuel du tuyau peu-
vent être vérifiés avant le biseautage. Suivant les instructions
de biseautage, mais sans mettre la machine en marche,
serrez la vis de blocage à la main, puis ajoutez ¾ de tour
pour assurer la rétention du tuyau. Introduisez et tournez la
manivelle pour faire tourner le tuyau. L’extrémité du tuyau
devrait rester à fleur des plaques d’usure de la machine
(Figure 15B) lorsque le tuyau tourne. Sinon, l’installation
devra être reprise.
Processus de biseautage
La machine à biseauter portative B-500 peut servir selon
deux configurations, soit avec la pièce en position fixe et la
machine mobile (Pièce fixe/machine mobile), soit avec la
machine montée sur l’adaptateur modèle TBM-36 et le
tuyau en rotation (Machine fixe/tuyau en rotation). Reportez-
vous aux consignes de préparation visant ces deux con-
figurations.
En raison des variations dans les caractéristiques des
matériaux, il convient d’effectuer systématiquement un
biseau échantillon en début d’intervention et lors du change-
ment d’angle de biseautage ou de section, qualité ou type
de matériau
Le moteur de la machine à biseauter affiche un autocollant
qui sert de guide sur le fonctionnement de base de
l’appareil. Les étapes indiquées correspondent à celles
décrites dans le présent chapitre. Cet autocollant n’est pas
destiné à remplacer le mode d’emploi qui, lui, renferme
toutes les informations nécessaires au bon fonctionnement
de la machine.
Figure 14 – Autocollant d’étapes de fonctionnement
1. Vérifiez que la vis de blocage de la clavette est bien
desserrée.
2. Tournez la vis d’avancement de la tête de coupe en
sens anti horaire afin de ramener la tête entièrement
en arrière (éloignée du galet d’entraînement).
3. Tournez la vis de verrouillage des bras articulés afin
de pouvoir les ouvrir suffisamment pour monter la
machine sur la pièce à biseauter.
4. Pour amener la machine et la pièce à biseauter en -
semble.
30
