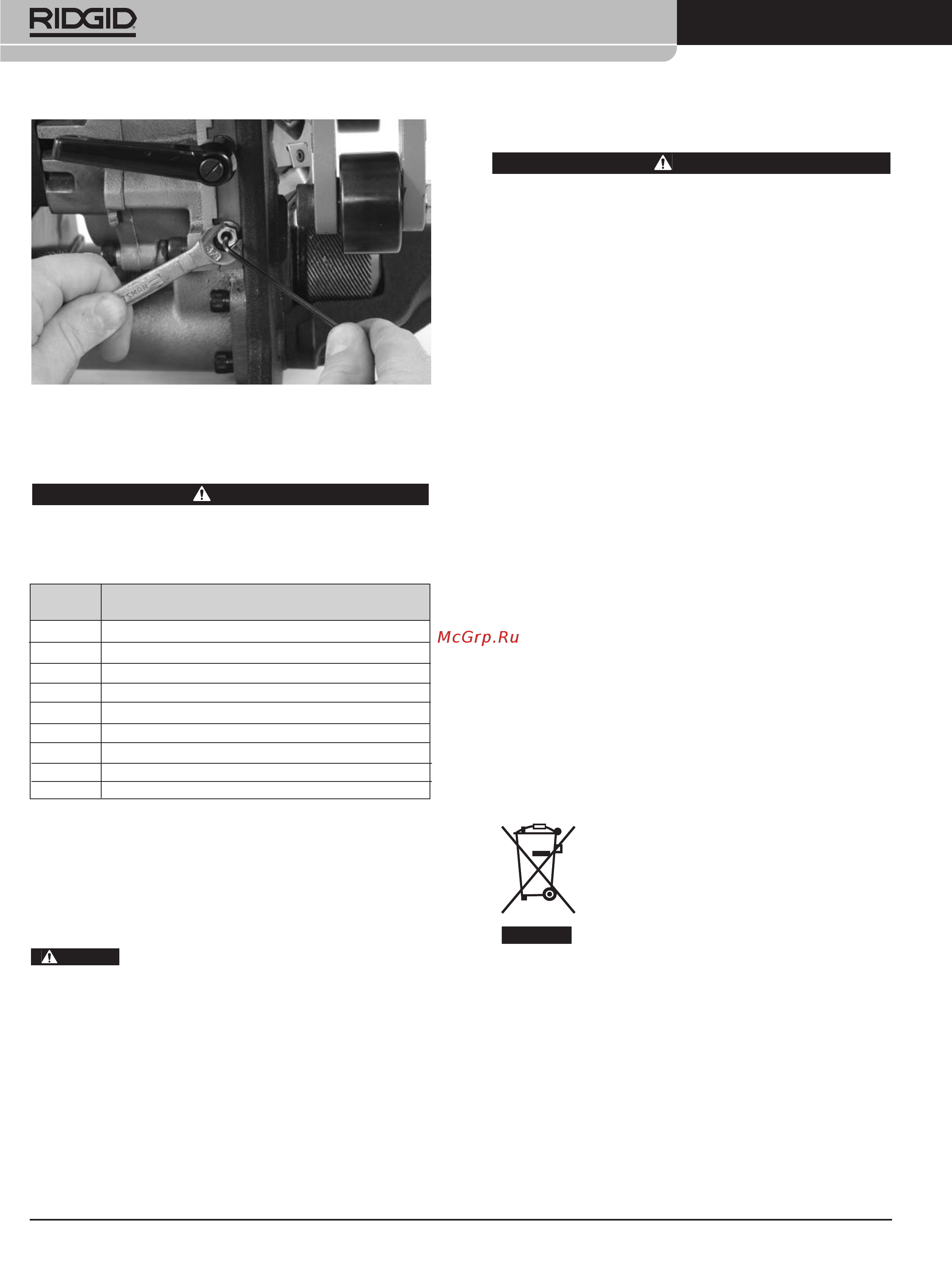

Şekil 27 – Cıvata Plakası Ayarı
İsteğe Bağlı Ekipman
UYARI
Ciddi yaralanma riskini azaltmak için aşağıda listele-
nenler gibi sadece RIDGID Model B-500 Taşınabilir
Boru Pahlama Makinesi için özel tasarlanan ve önerilen
ekipmanları kullanın.
Bu alet için aksesuarlara özgü daha fazla bilgi RIDGID
kataloğunda ve çevrimiçi www.RIDGID.com veya
www.RIDGID.eu adresinde bulunabilir.
Makinenin Depolanması
Model B-500 Taşınabilir Boru Pahlama
Makinesi kapalı mekanda veya yağmurlu havalarda iyice
örtülmüş şekilde saklanmalıdır. Makineyi, çocukların ve
makineyi kullanma deneyimi olmayan insanların ulaşa-
mayacağı kilitli yerlerde saklayın. Bu makine, eğitimsiz
kullanıcıların elinde ciddi yaralanmalara sebep olabilir.
Bakım ve Onarım
UYARI
Hatalı bakım ve onarım makinenin çalışmasını güven-
siz kılabilir.
“Bakım Talimatları”, bu makinenin bakım gereksinimlerinin
çoğunu karşılayacaktır. Bu bölümde ele alınmayan her
türlü sorun sadece yetkili bir RIDGID servis teknisyeni
tarafından ele alınmalıdır.
Alet bir RIDGID Bağımsız Servis Merkezine götürülmeli
veya fabrikaya iade edilmelidir. Sadece RIDGID servis
parçaları kullanın.
En yakındaki RIDGID Bağımsız Servis Merkezi hakkında
bilgi veya herhangi bir servis veya onarımla ilgili sorularınız
için:
• Yerel RIDGID dağıtıcınız ile temas kurun.
• Yerel RIDGID irtibat noktasının iletişim bilgilerini öğren-
mek için www.RIDGID.com veya www.RIDGID.eu
adresini ziyaret edin.
• İletişim için Ridge Tool Technical Service Department
birimine rtctechservices@emerson.com adresinde
ulaşın veya ABD ve Kanada'da (800) 519-3456 nolu
telefonu arayın.
Elden Çıkarma
Model B-500 Pahlama Makinesinin parçaları değerli
malzemeler içermektedir ve geri dönüşüme tabi tutul-
malıdır. Bulunduğunuz bölgede geri dönüşüm konusun-
da uzmanlaşmış şirketler bulunabilir. Parçaları geçerli
düzenlemelere göre elden çıkarın. Daha fazla bilgi için
yerel yetkili atık yönetimi birimi ile iletişim kurun.
AB Ülkeleri için: Elektrikli cihazları ev atık-
ları ile birlikte atmayın!
Yönergesi 2012/19/EU ve yerel mevzuata
uygulanmasına göre, kullanılamayacak
durumdaki elektrikli cihazlar ayrı olarak
toplanmalı ve çevreye zarar vermeyecek
şekilde elden çıkarılmalıdır.
Model B-500 Taşınabilir Boru Pahlama Makinesi
76
Katalog
No. Açıklama
48863 37
1
/
2
° Kesici Başlık
48858 30° Kesici Başlık
48868 45° Kesici Başlık
48873 6 Kesici Bagalık Paket
48883 Kaydırıcı Gres – 1 Boru
48888 Tork Anahtarı T15/S7
48893 Somun Anahtarı
48898
5
/
16
Allen Anahtarı
55023 Model TBM-36 Adaptör
UYARI
