eller securely grips the work piece between guide rolls and
a drive roll. A detachable, hand crank is included to man-
ually move the cutter head through the material being
bevelled. Indicator lights are supplied to give feedback on
proper cranking speed. The frame helps protect the motor/ -
gearbox and aids in beveller handling.

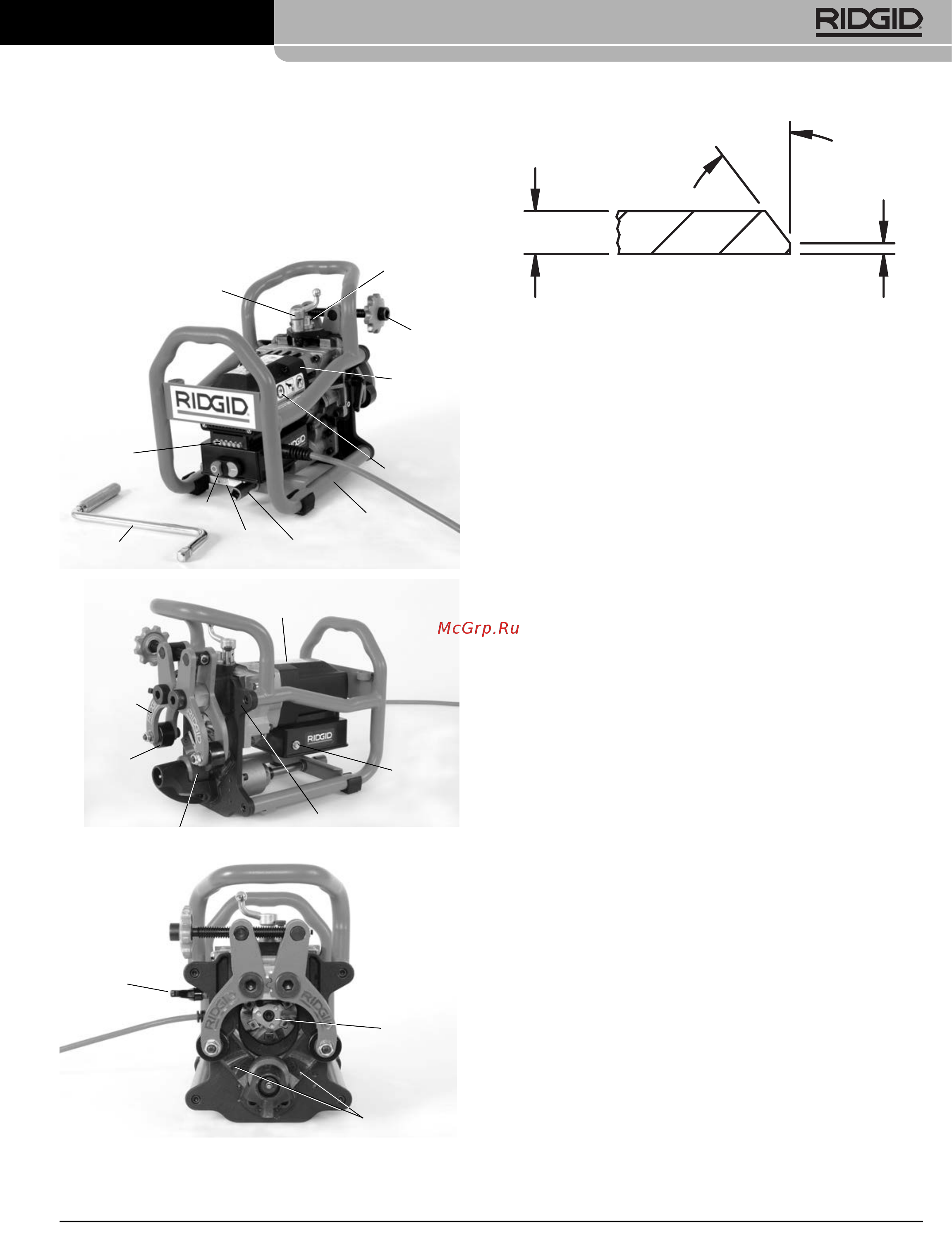

Figure 1 – Model B-500 Beveller
Figure 2 – Bevel Configuration
Specications
Capacity Diameter......Minimum – 4" IPS Pipe
Maximum – Flat Plate
Pipe Wall/Plate
Thickness...................Minimum – 0.188" (4.8 mm)
Maximum – 0.50" (12.7 mm)
Material thickness cannot vary by
more than 0.031" (0.8 mm)
Pipe/Plate
Orientation...................Horizontal (See Figure 6.)
Bevel Angles................37.5°, 30° and 45° (with Correct
Cutter Head)
Land Width ..................0 to 0.188" (4.8 mm) in approxi-
mately
1
/
32
" (0.8 mm) increments
Materials* ....................Most Steel, Stainless Steel
*Beveller cutting head and inserts are optimized for standard A53 mild
steel pipe. Reduced insert life can be expected on other materials.
*Ability to bevel depends on a variety of factors, including material
type, chemistry, hardness, amount of material being removed and
other factors. In some cases, bevels may not be able to be made or may
result in cutter insert damage. If there are any questions about the spe-
cific material to be bevelled, contact Ridge Tool Technical Services
Department.
No Load Operating
Speed N
0
.....................950/min
Motor:
Type ........................Universal
Horsepower ............1.2 HP
Rating .....................115V, 13 Amps, 50/60 Hz
230V, 6.5 Amps, 50/60 Hz
Dimensions:
Height .....................13.3" (33.8 cm)
Length.....................15.8" (40.1 cm)
Width.......................11.5" (29.2 cm)
Weight.....................52.5 lbs (23.8 kg) with Cutter
Head and Crank Handle
5
Model B-500 Transportable Pipe Beveller
Motor
Land Width
Adjustment
Gage
ON/OFF Switch
Indicator
Lights
Hand Crank
Drive
Shaft
Drive Roll
Guide
Rollers
Instruction
Label
Cutter Feed
Screw
Clamp
Screw
Frame
Swing Arms
Face Plate
Cutter Head
with Cutter
Inserts
Wear Plate
Land
Width
Bevel
Angle
0.188" - 0.5" Max.
Warning
Label
Rotation
Decal
Breaker
Gib Plate
Locking Screw
