Biseladora de tubos portátil Modelo B-500
Coloque el tubo sobre el rodillo de mando de la bise-
ladora. Asegure que las placas antidesgaste estén al
ras con el extremo del tubo o el borde de la chapa.
Procure no golpear el cabezal cortador contra el
tubo o la chapa, para que no dañen las placas de
corte. Sostenga la biseladora hasta que esté bien
agarrada a la pieza trabajada.
5. Apriete el tornillo de sujeción con
la mano y luego con la manivela
incluida dele otra vuelta de tres
cuartos (270°) (Figura 17) para que el material quede
agarrado entre los rodillos guía y el rodillo de mando.
Asegure que el material esté bien agarrado por la
biseladora y que tanto el material como la biselado-
ra estén en posición estable. Quite la manivela. No
deje la mani vela conectada al tornillo de sujeción. No
intente empezar a biselar si la biseladora no está
firmemente asegurada a la pieza trabajada.

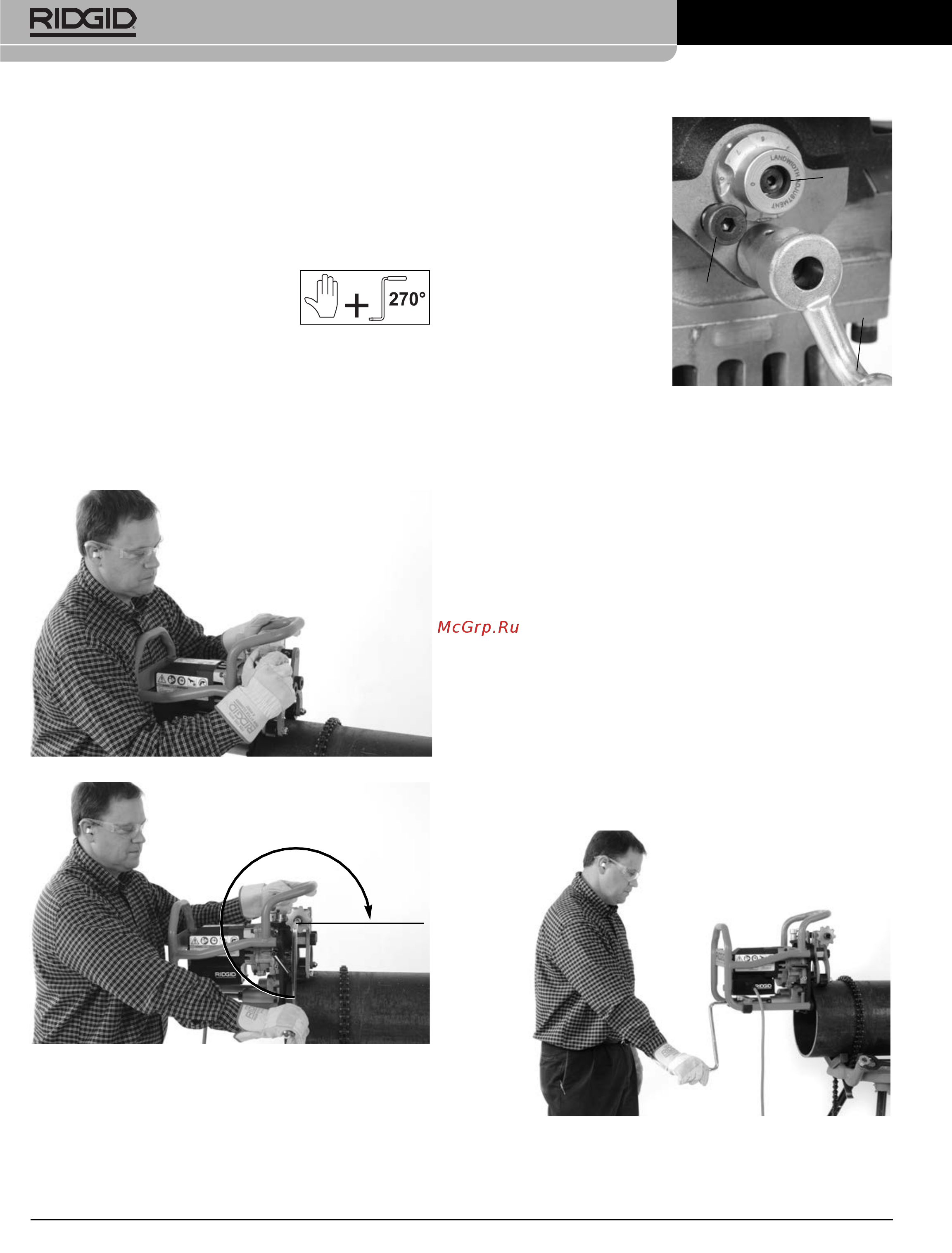

Figura 17A – Con la mano, apriete el tornillo de sujeción
Figura 17B – Apriete el tornillo de sujeción con una vuelta
adicional de tres cuartos (270°)
6. Fije el ancho del ta lón del bisel (Fi gu ra 18) con el cal-
ibre de ajuste. Si el calibre está en 0, no ha brá talón
en el ex tremo del tubo. Ca da paso adicional en el cal-
ibre de aju ste del ta -
lón agrega apro xi -
madamente
1
⁄32" (0,8
mm) al ta lón. Por e -
jem plo, el 1 corre-
sponde a un talón
de 0,03 pulg. (0,8
mm), el 2 co rres -
ponde a un ta lón de
0,06 pulg. (1,6 mm),
etc. Gire el cali bre
de ajuste para que
el número deseado
esté alineado deba-
jo del reborde del
tope.
7. Confirme que el cabezal cortador esté completa-
mente retraído y que no esté en contacto con la pieza
trabajada. Con las manos secas, enchufe el cordón de
la biseladora en un tomacorriente o un cable de ex-
tensión que estén correctamente conectados a tierra.
Deben encenderse todas las luces indicadoras.
Adopte la posición correcta para hacer andar la má -
quina (Figura 19).
• Póngase de pie detrás de la máquina, mirando
hacia la manivela y con buen acceso al interruptor
de ENCENDIDO/APAGADO. En caso de emer-
gencia, debe ser capaz de APAGAR la máquina.
• Mantenga los pies bien plantados, con buen equi-
librio, y asegure que no tenga que estirarse por
encima de la máquina.
Oprima el botón de ENCENDIDO (|). Cuando el
motor alcanza la velocidad necesaria, se encienden
las luces indicadoras amarillas.
Figura 19 – Posición correcta para la operación de la
biseladora
8. Con un movimiento continuo y parejo hacia la derecha,
Tope
(tornillo de
resalto)
Calibre de
ajuste del
ancho del
talón
Tornillo de
alimentación
del cortador
Calibre de
ajuste del
ancho del
talón
Tope
(tornillo de
resalto)
Figura 18 – Fijación del calibre
de ajuste del ancho
del talón
Tornillo de
alimentación
del cortador
Vuelta de tres
cuartos (270°)
