Ridgid b-500 [86/100] Предэксплуатационный осмотр
![Ridgid b-500 [86/100] Предэксплуатационный осмотр](/views2/1236212/page86/bg56.png)
84
Размеры:
Высота .......................13.3” (33,8 см)
Длина.........................15.8” (40,1 см)
Ширина......................11.5” (29,2 см)
Вес..............................52.5 фунта (23,8 кг) вместе
с режущей головкой и прокру-
чивающей рукояткой
Стандартные принадлежности
В комплект поставки переносного станка для снятия
фасок труб RIDGID
®
модели B-500 входят:
• режущая головка с одним набором из шести
вставных резцов (установленных)
• ключ T15 под винты вставных резцов
• противозадирная смазка для винтов вставных
резцов
• гаечный ключ 1”
• шестигранный ключ
5
/
16
”
• руководство по эксплуатации

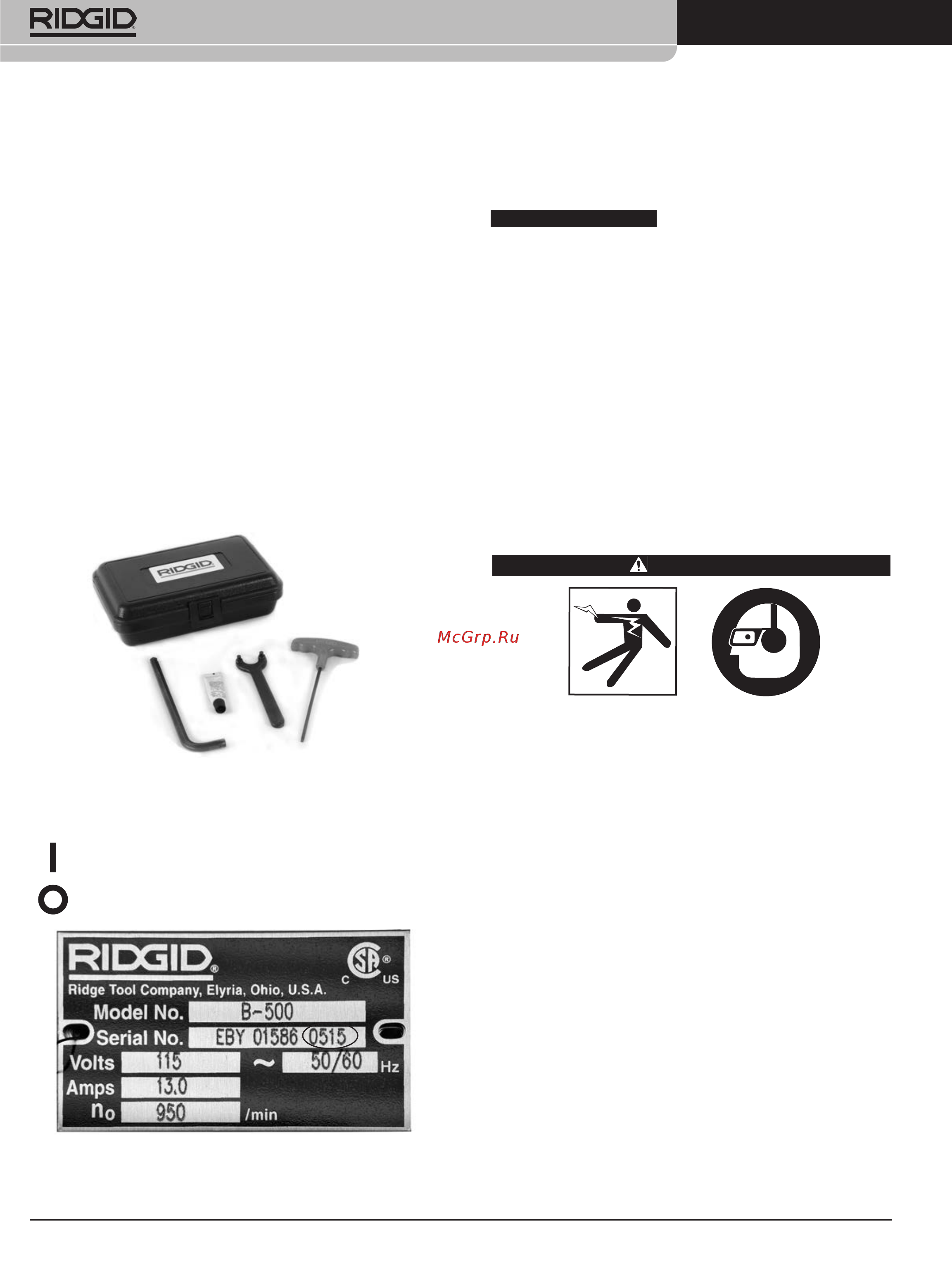

Рис. 3 – Стандартные принадлежности
Символы
Рис. 4 – Серийный номер станка
Табличка с серийным номером станка для снятия
фаски модели B-500 расположена на боковой стороне
двигателя. Последние 4 цифры обозначают месяц
и год
выпуска.
Ответственность за выбор соот-
ветствующих материалов и способов установки, соеди-
нения и обработки несет инженер-конструктор и/или
монтажник системы. Выбор ненадлежащих материалов и
методов может привести к выходу системы из строя.
Нержавеющая сталь и другие коррозионностойкие мате-
риалы могут загрязняться во время установки, соедине-
ния и обработки. Такое загрязнение может привести
к коррозии и к преждевременному выходу трубы из строя.
Тщательная оценка материалов и методов конкретных
условий эксплуатации, в том числе применяемых хими-
катов и температуры, должна быть завершена до начала
любых монтажных работ. (См. ПРЕДУПРЕЖДЕНИЕ в раз-
деле Подготовка заготовки.)
Предэксплуатационный осмотр
ВНИМАНИЕ
Перед каждым использованием следует проверить
станок для снятия фаски и устранить малейшие неис-
правности, чтобы снизить риск серьезной травмы
в результате поражения электротоком, затягивания
в движущиеся детали, защемления и пр., а также
предотвратить повреждение станка.
1. Удостоверьтесь, что станок для снятия фаски
отключен от электропитания и нажмите кнопку
OFF (ВЫКЛ).
2.
Удалите со станка для снятия фаски масло,
жир, грязь и стружку, особенно с ручек и средств
управления. Это облегчает осмотр и помогает
предотвратить выскальзывание инструмента или
средств управления из рук. Выполняйте очистку
и обслуживание станка в соответствии с Инструкцией
по техническому обслуживанию.
3.
Проверьте станок для снятия фаски по следующим
позициям:
• Отсутствие повреждений или видоизменений
шнура и вилки.
• Правильность сборки, техническое состояние
и комплектация.
•
Отсутствие поломанных, изношенных, потерян-
ных, несоосных или заедающих деталей или иных
повреждений.
Питание ВКЛ
Питание ВЫКЛ
ПРЕДУПРЕЖДЕНИЕ
Переносной станок для снятия фаски труб модели B-500
