86
лежащего обработке, должна быть ровной, без изги-
бов. Кромка с фаской не будет более ровной, чем
исходный срез. Срезание фаски на непрямых кромках
может вызвать заедание и отрицательно сказаться
на качестве фаски.

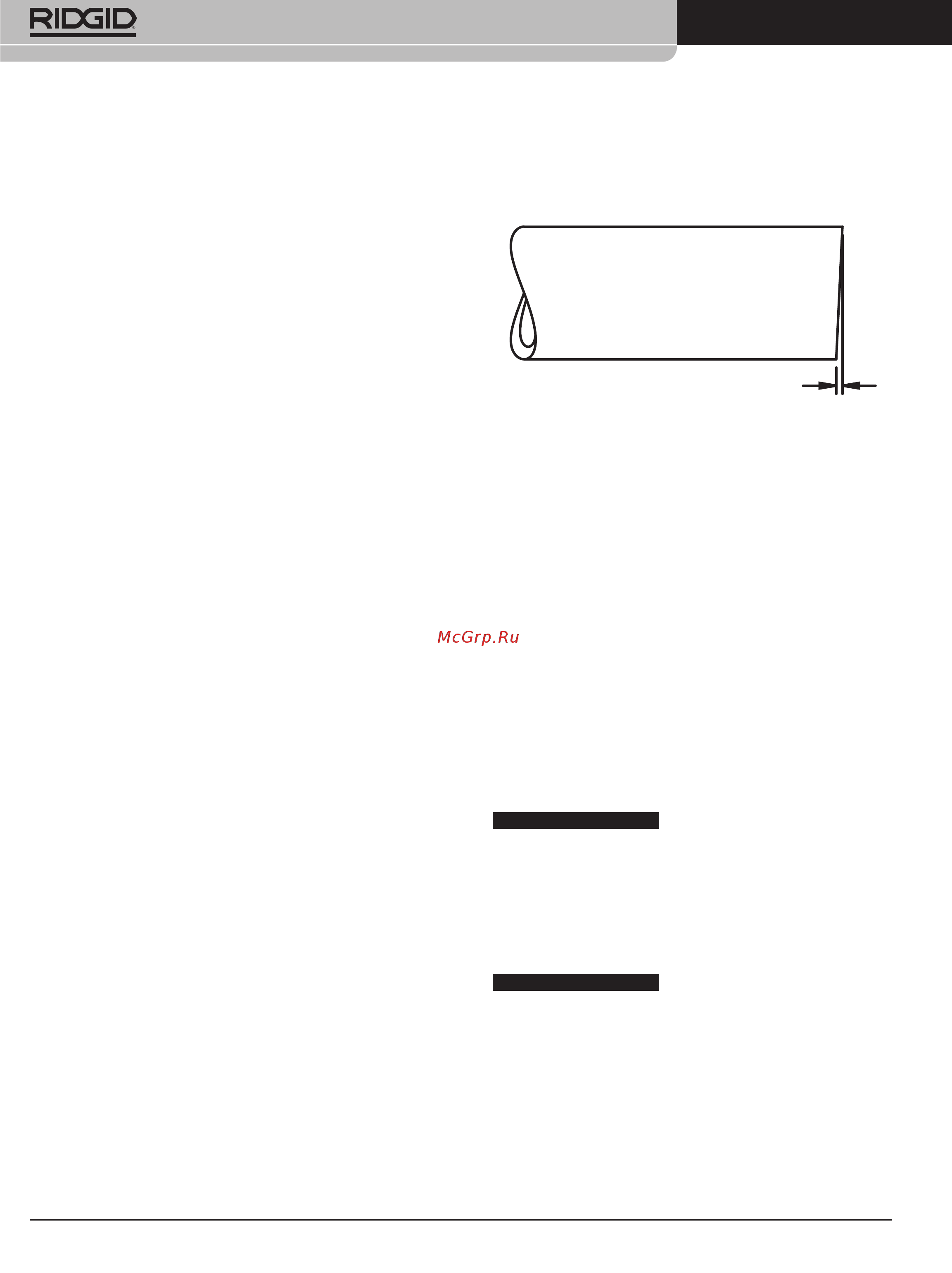

Рис. 5 – Требования прямоты трубы
Станок для снятия фаски обрабатывает кромки, обра-
зованные в результате деформационного среза (режу-
щим диском), распила или разреза, выполненного
газовой горелкой. Перед снятием фаски удалите шла-
ковый нарост от газового резака, сварные швы высо-
той более
1
/
32
” (0,8 мм), крупные заусенцы и другие
частицы с обеих сторон обрабатываемой кромки на
расстоянии 3” (75 мм) от нее. Это обеспечит надле-
жащее закрепление и перемещение станка для снятия
фаски на материале. Чтобы обеспечить ведение стан-
ка для снятия фаски, может потребоваться удалить
масло или покрытие на обрабатываемом материале.
Для установки и ведения станка необходимо, чтобы на
обрабатываемой прямой трубе или на плоском листе
было свободное расстояние не менее 3” (75 мм) от
кромки. Запрещается использовать станок на изогну-
том материале, например, на уголках или других
фитингах.
Во избежание железистого
загрязнения нержавеющей стали проверьте отсутствие
грязи и инородных частиц на ведущем и направляю-
щем роликах. Тщательно очистите их с помощью щетки
из нержавеющей стали. Замените вставные резцы –
используйте отдельные резцы для нержавеющей стали.
Рекомендуется выделить отдельный станок для сня-
тия фаски для работы с нержавеющей сталью.
Запрещается использовать ста-
нок для снятия фаски на заготовке, соединенной со
сварочным аппаратом. При выполнении сварки на
заготовке, соединенной со станком для снятия фаски,
электрическая схема станка может быть повреждена.
• Наличие надлежаще заземленной электрической
розетки с требуемым напряжением. Наличие трех
штырей или УЗО в розетке не означает, что она
заземлена должным образом. Если имеются какие-
либо сомнения, розетку должен проверить
квалифицированный электрик.
• Наличие свободного доступа к электрической
розетке и отсутствие потенциальных источников
повреждения шнура питания.
2. При использовании станка для снятия фаски
обычно требуются удлинительные шнуры.
Используйте удлинитель, отвечающий следую-
щим требованиям:
• Находится в исправном состоянии.
• Имеет вилку с заземлением (заземленную),
как на станке для снятия фаски.
• Предназначен для использования вне поме-
щений.
• Имеет провода надлежащего поперечного
сечения. Для удлинителей длиной до 50’
(15,2 м) используйте провода калибра 14 AWG
(1,5 мм
2
) или выше. Для удлинителей длиной
от 50’ до 100’ (от 15,2 м до 30,5 м) используйте
провода калибра 12 AWG (2,5 мм
2
) или выше.
Сухими руками введите вилку удлинительного
шнура в розетку. По свободной траектории про-
ложите удлинительный шнур к станку для снятия
фаски. Следите за тем, чтобы все соединения
были сухими и не соприкасались с землей.
Оставьте излишек шнура у основания станка,
чтобы обеспечить его перемещение в конфигу-
рации Закрепленная заготовка/ перемещение
станка (см. Рис. 20 A и B). В этом случае не вво-
дите вилку станка для снятия фаски в розетку.
3.
Обязательно тщательно проверьте все оборудова-
ние.
4. Не допускайте присутствия посторонних в рабочей
зоне, установите ограждение или барьер, чтобы ого-
родить вокруг заготовки и станка для снятия фаски
свободное пространство не менее 6 футов (2 м). Это
позволит предотвратить попадание стружки на посто-
ронних лиц при использовании станка.
Подготовка заготовки
Осмотрите подлежащую обработке заготовку и убе-
дитесь, что станок для снятия фаски модели B-500
является подходящим инструментом для этой рабо-
ты. См. раздел Технические характеристики.
Отклонение от перпендикулярности торца трубы не
должно превышать 0.062” (1,6 мм), см. Рис. 5. Станок
для снятия фаски перемещается по торцу трубы, а не
делает торец перпендикулярным. Кромка листа, под-
ПРЕДУПРЕЖДЕНИЕ
0.062” (1,6 мм) макс.
ПРЕДУПРЕЖДЕНИЕ
Переносной станок для снятия фаски труб модели B-500
