Model B-500 Taşınabilir Boru Pahlama Makinesi
70

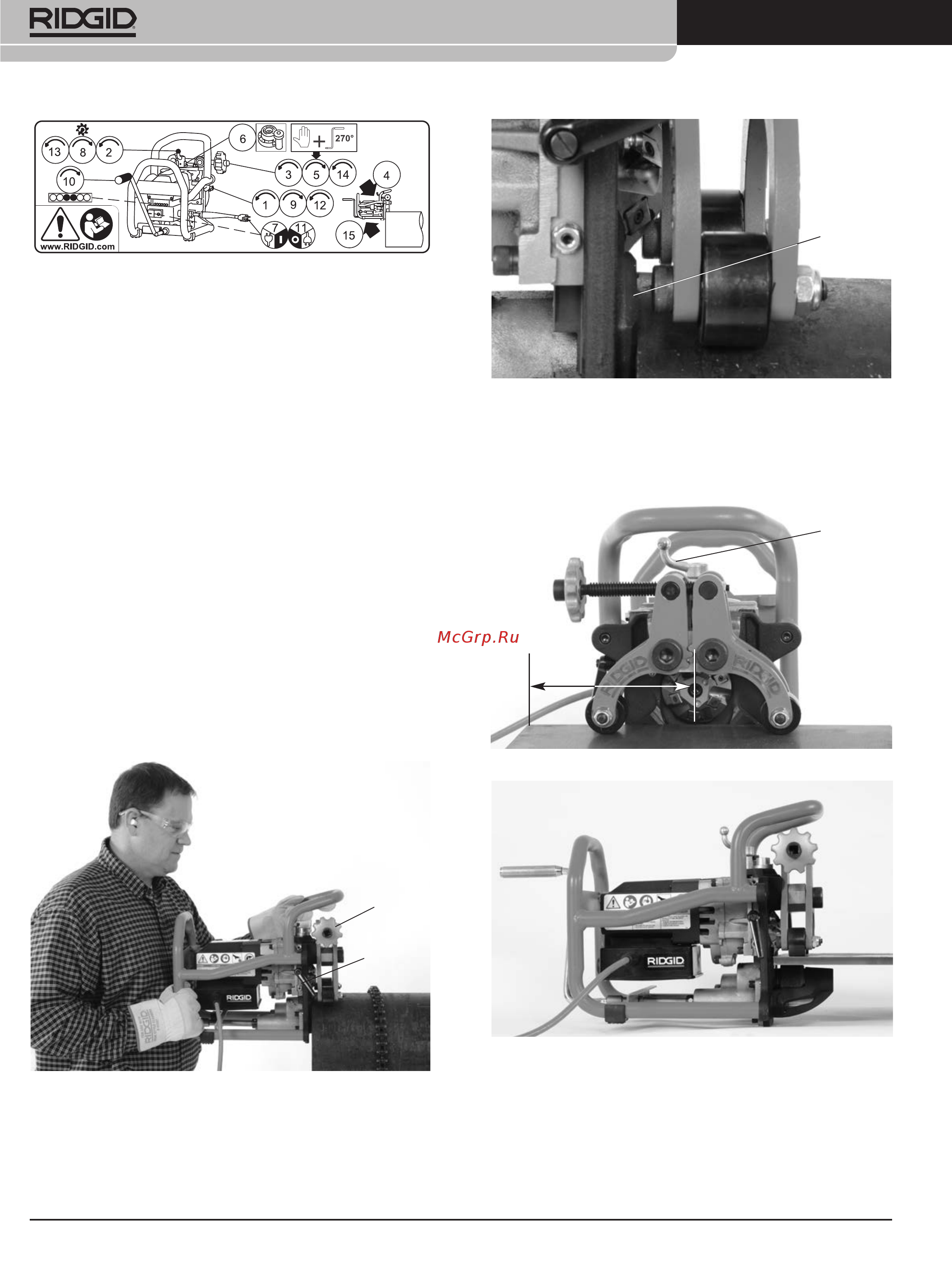

Şekil 14 – Talimat Etiketi
1. Cıvata plakası kilit vidasının gevşek olduğunu doğru-
layın.
2. Kesici başlığını (tahrik silindirinden uzakta) tam olarak
yatırmak için kesici besleme vidası sayacını saat
yönünde çevirin.
3. Yana açılır kolu iş parçasının monte edilmesi için
yeterli genişlikte bir konumda açmak üzere sıkıştırma
vidasını çevirin.
4. Pahlama makinesi ve iş parçasının bir araya getirilmesi.
Sabit İş Parçası/Hareketli Pahlama Makinesi
Pahlama makinesi ve iş parçasının doğru şekilde kurul-
duğunu onaylayın.
Pahlama makinesini sağlam şekilde tutun ve boruyu
kılavuz silindirler dış çap üzerinde (kılavuz, düz plaka için
eğim elde edecek tarafta döner) ve tahrik silindiri boru
içerisinde (eğimden uzak tarafta) olacak şekilde yer-
leştirin. Pahlama makinesi üzerindeki aşınma plakalarının
boru ucu veya plaka kenarında düzleştiğinden emin olun
(Şekil 15B). Bagalara zarar vermeyi önlemek için Kesici
Başlığı boru veya plakaya vurmayın. Pahlama makinesi-
ni iş parçasına sabitlenen kadar tutun.
Şekil 15A – Pahlama Makinesinin Boru Üzerine
Şekil 15B – Aşınma Plakası Borunun Ucuna yanaşır
Düz plaka üzerinde kullanıldığında pahlama makinesi
kenarın ucundan 6 inç mesafede kullanılamaz. Pahlama
makinesini yerinde tutmak için kılavuz silindirler plakaya
temas etmelidir (Bkz. Şekil16).
Şekil 16A – Pahlama Makinesi Plakanın Üzerinde
Şekil 16B – Pim Plakası Kilit VidasıPahlama Makinesinin
Plakanın Üzerinde Kurulması
Sabit Pahlama Makinesi/Dönen Boru
Pahlama makinesinin, boru standlarının ve borunun düzgün
şekilde kurulduğunu doğrulayın (bkz. Şekil 10, 12 ve 13).
Sıkma
Vidası
Pim Plakası
Kilit Vidası
Aşınma
Plakaları
6” (0,15 m)
Min.
Kesici
Besleme
Vidası
