Model B-500 Taşınabilir Boru Pahlama Makinesi
74
Yağlama
Tüm maruz kalan hareketli parçaları (örn. besleme vidası,
sıkıştırma vidası ve pivot noktaları) ayda bir kez (veya
gerekirse daha sık) hafif bir yağlama yağı kullanarak
yağlayın. Maruz kalan yüzeylerdeki aşırı yağı silin. Düz
ayna üzerindeki iki gresleme yuvası ve tahrik silindirinin
ucundaki bir gresleme yuvası için bir aşırı basınç (“EP”)
lityum gres kullanın. (Bkz. Şekil 23.) Küçük bir miktar dışarı
taşana kadar (cıvata plakası uçlarına ve tahrik dişli ucuna)
gres ekleyin.

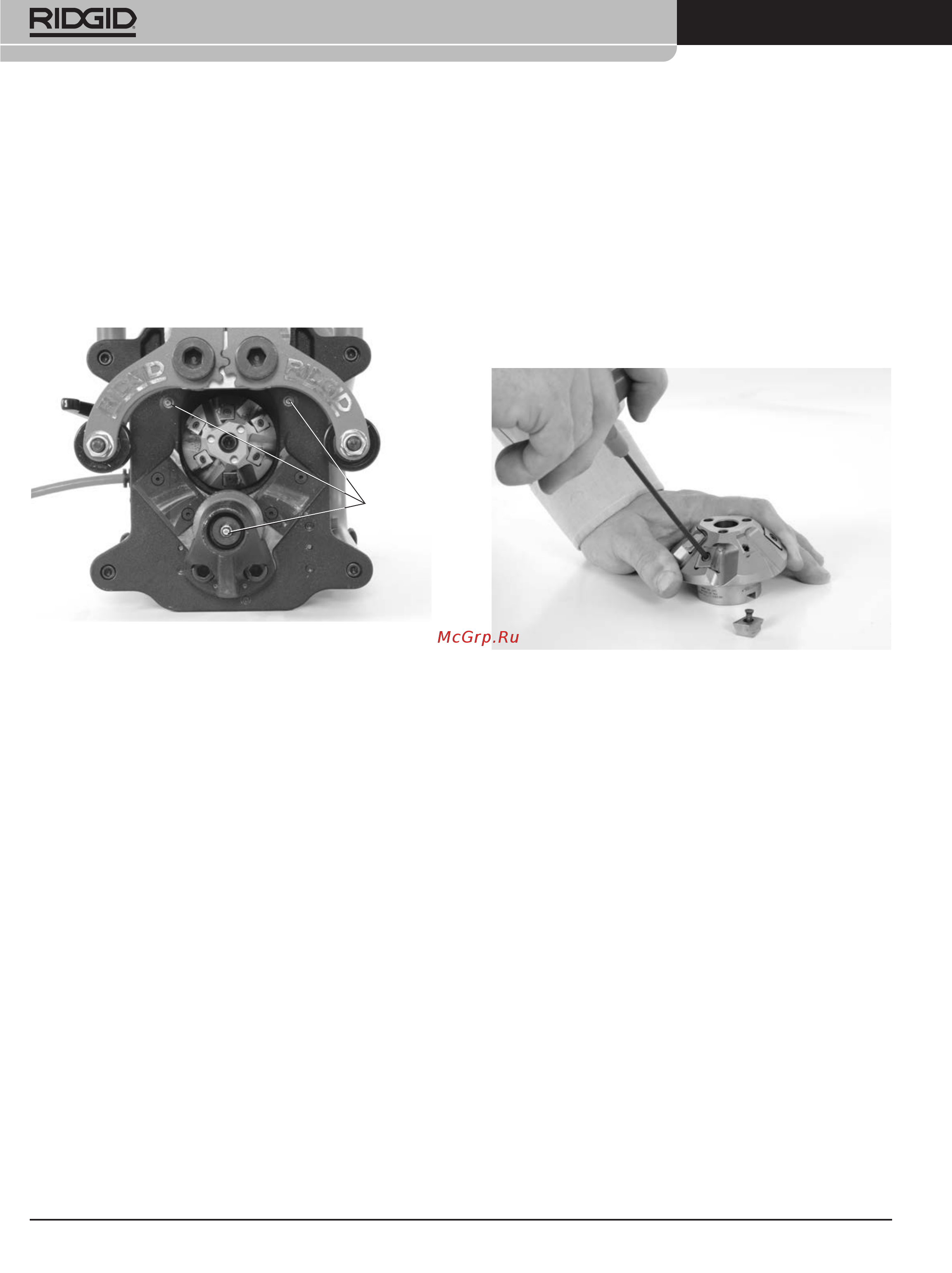

Şekil 23 – Gresleme Yuvaları
Kesici Bagaların Döndürülmesi/
Değiştirilmesi
Kesici kenarları keskinliğini kaybetmiş, aşınmış veya
kırılmışsa kesici bagalarının döndürülmesi veya değiştir-
ilmesi gerekir. Kesme süresinin artması kesici baganın
aşınmasının bir göstergesidir. Bagalara yapılan müda-
halelerde dikkatli olun. Bagaların birbirine veya diğer sert
yüzeylere temas etmesine izin vermeyin, kırılabilir veya
hasar görebilirler.
1. Yana açılır kolları sıkıştırma vidası kullanarak ve
kablonun fişi çekilmiş şekilde açın. Bagalar, kesici
başlık pahlama makinesi üzerindeyken
döndürülebilir/değiştirilebilir.
2. Ürünle birlikte gelen T15 baga anahtarını kullanarak
vidalar ve bagaları kesici başlıktan çıkartın. Gerekirse
kesici başlığı çevirmek için somun anahtarı kullanın
(Şekil 24, 25A).
3. Baga montaj ceplerini ve baga vidalarını hasar açısın-
dan kontrol edin. Hasarlı parçaları kullanmayın.
Montaj ceplerinin temiz ve birikintiden uzak olduğun-
dan emin olun.
Gresleme
Yuvaları
4. Kullanılmamış bir kesici kenarı kesme konumuna
getirmek için yeni bir baga setini takın veya mevcut
bagaları çevirin (kesici bagaların 4 kesici kenarı vardır).
Yeni ve kullanılmış kesici kenarları birlikte kullan-
mayın - tüm kesici kenarlar aynı zamanda değiştir-
ilmelidir. Sadece RIDGID marka bagalar ve baga
vidaları kullanın. Diğer marka bagalar yaralanmaya
nedenolabilir veya alete hasar verebilir. Vida üzerine
az bir miktar kaydırıcı gres koyun ve yeniden takın.
Vidayı ürünle birlikte gelen anahtarla sağlam şekilde
sıkın. Aşırı sıkmayın. Bagalar değiştirildiğinde ilk birkaç
pahlama sırasında az bir miktar buhar veya duman
görebilirsiniz. Bu, bir sorun olduğu anlamına gelmez.
Şekil 24 – Kesici Bagaların Değiştirilmesi
Kesici Başlığın Değiştirilmesi
Kesici Başlıkların farklı pahlama açıları açısından değiştir-
ilmesi gerekir. Pahlama makinesi için sadece RIDGID
marka kesici başlıklar kullanın, Diğer kesici başlıklar yaralan-
maya neden olabilir veya alete hasar verebilir.
1. Yana açılır kolları sıkıştırma vidası kullanarak ve
kablonun fişi çekilmiş şekilde açın. Dönmesini önle-
mek için kesici başlığın ucundaki deliklere, ürünle
birlikte gelen somun anahtarını takın.
2. Bir
5
/
16
” allen anahtarı kullanarak Kesici Başlığı yerinde
tutan soket başlı kapak vidasını çıkartın (Şekil 25A).
3. Kesici başlığı dikkatli bir şekilde çıkartın. Keskin
kenarlarına dikkat edin.
4. Montaj bölgesi ve kesici başlığı hasar veya tortu
açısından kontrol edin. Hasarlı parçaları kullanmayın.
5. Kesici başlığı çıkartırken, kesici başlıktaki yuvalar
tahrik pimlerine yerleşecek şekilde yay üzerinde
dümdüz oturduğundan emin olun (Şekil 25B). Ürün-
le birlikte gelen allen anahtarını ve somun anahtarını
kullanarak soket başlı kapak vidasını sağlam sıkın.
