que sea necesario ajustar la placa de deslizamiento.
Haga el ajuste como sigue:
1. Afloje el tornillo de la placa de deslizamiento.
2. Coloque el tornillo de alimentación del cabezal cor-
tador aproximadamente en la mitad de su carrera.
3. Con una llave de
3
⁄8", afloje las contratuercas de la
placa de deslizamiento.
4. Con una llave hexagonal de
5
⁄32", apriete en forma
pareja (con el mismo número de vueltas) todos los
tornillos de montaje de la placa de deslizamiento,
hasta que estén apretados. Luego afloje cada tornillo
con una media vuelta de la llave.
5. Mantenga bloqueados los tornillos de montaje con la
llave hexagonal y luego apriete las contratuercas
(Figura 27).
6. Lubrique las placas de deslizamiento y dé varias
vueltas al tornillo de alimentación del cabezal cortador.
Las piezas deben tener un movimiento parejo, sin
agarrotarse y sin que estén flojas. Si fuera nece-
sario, repita el proceso de ajuste.

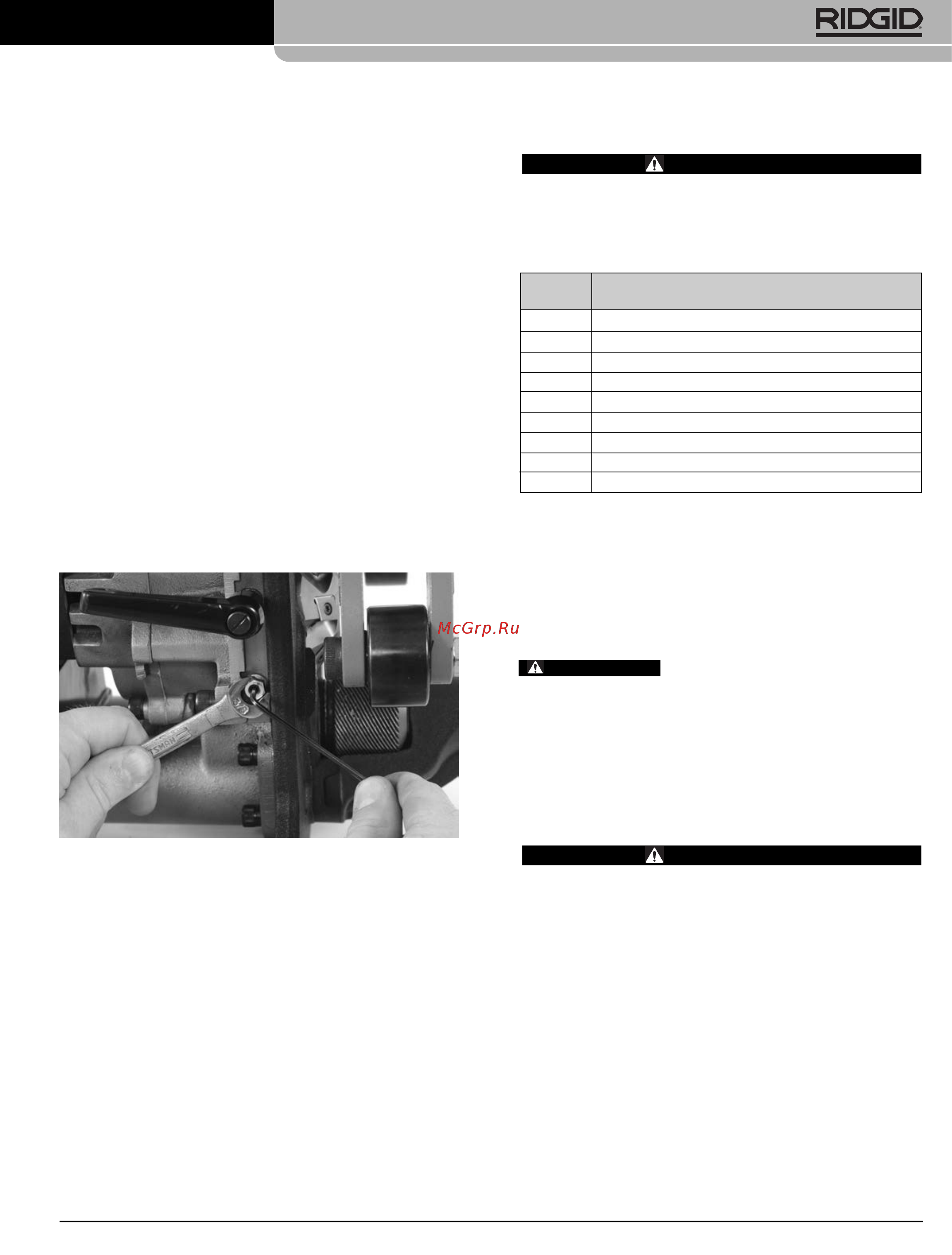

Figura 27 – Ajuste de la placa de deslizamiento
Equipo opcional
ADVERTENCIA
Para reducir el riesgo de lesiones graves, use so-
lamente accesorios específicamente diseñados y re-
comendados para la biseladora de tubos portátil
Modelo B-500 de RIDGID, tales como los que se
nombran en la lista siguiente.
Puede encontrar información adicional sobre los
accesorios específicos para esta herramienta en
el catálogo RIDGID y en línea en RIDGID.com y
RIDGID.eu
Almacenamiento de la máquina
Mantenga la biseladora portátil Mo de -
lo B-500 bajo techo o bien tapada para protegerla de la llu-
via. Guarde la máquina en un lugar bajo llave que esté
fuera del alcance de niños o personas que no estén fami -
liarizadas con las biseladoras. Esta máquina puede causar
graves lesiones en manos de usuarios no capacitados.
Servicio y reparaciones
ADVERTENCIA
La máquina se torna insegura cuando el servicio o
la reparación se hacen en forma indebida.
Las “Instrucciones de mantenimiento” abarcan la mayoría
de los servicios que necesita esta máquina. Cualquier
problema que no haya sido tratado en esta sección debe
ser resuelto únicamente por un técnico autorizado de
RIDGID.
La máquina debe llevarse a un Servicentro Autorizado
Independiente de RIDGID o devuelta a la fábrica. Use so-
lamente repuestos de la marca RIDGID.
Si necesita información sobre su Servicentro Autorizado
Independiente de RIDGID más cercano o si tiene pre-
guntas sobre el servicio o reparación:
57
Biseladora de tubos portátil Modelo B-500
No. en el
catálogo Descripción
48863 Cabezal cortador de 37,5°
48858 Cabezal cortador de 30°
48868 Cabezal cortador de 45°
48873 Juego de 6 placas de corte
48883 Grasa antiadherente, 1 tubo
48888 Llave Torx T15/S7
48893 Llave inglesa
48898 Llave hexagonal de 5/16"
55023 Model TBM-36 Adapter
