Model B-500 Taşınabilir Boru Pahlama Makinesi
64
Pahlama makinesi, iş parçasını kılavuz silindirler ve bir
tahrik silindiri arasında sağlam şekilde tutar. Kesici başlığı
pahlama yapılacak makine boyunca manüel hareket
ettirmek için çıkartılabilir bir el manivelası kullanılır. Belirli
manivela hızlarıyla ilgili geri bildirimde bulunması için
gösterge lambaları mevcuttur. Şasi, motoru/şanzımanı
korumaya yardım eder ve pahlama makinesinin tutul-
masına yardımcı olur.

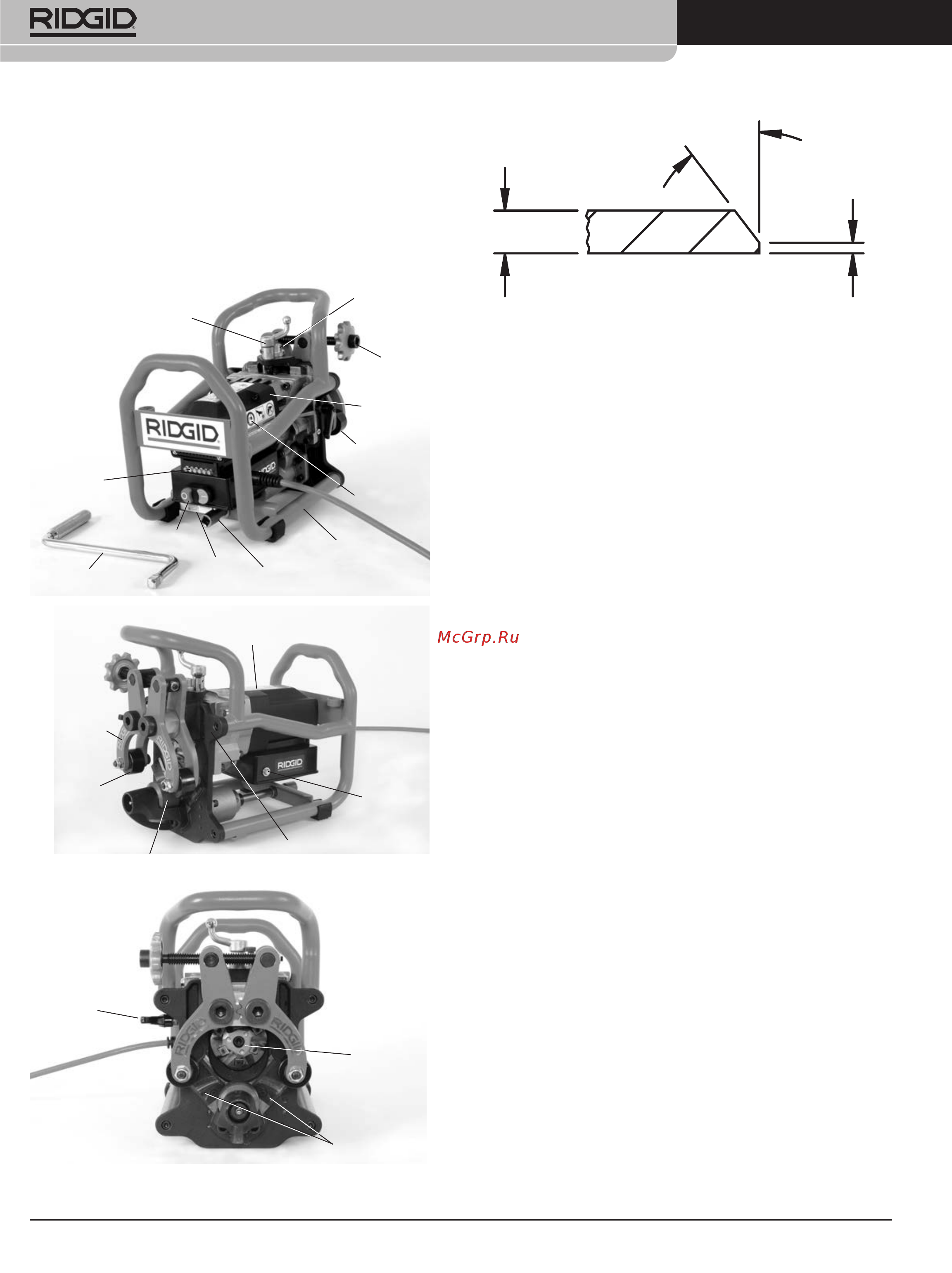

Şekil 1 – Model B-500 Pahlama makinesi
Şekil 2 – Pahlama Konfigürasyonu
Teknik Özellikler
Kapasite Çapı.............Minimum – 4” IPS Boru
Maksimum – Düz Plaka
Boru Duvarı/Plaka
Kalınlığı.......................Minimum – 0.188” (4,8 mm)
Maksimum – 0.50” (12,7 mm)
Malzeme kalınlığı 0.031” (0,8 mm)
üzeri bir değişkenlik gösteremez
Boru/Plaka
Yönü............................Yatay (Bkz. Şekil 6)
Eğim Açıları .................37,5°, 30° ve 45° (doğru kesici
başlıkla)
Alan Genişliği ..............0 ila 0.188” (4,8 mm) yaklaşık
1
/
32
” (0,8 mm) artımlar
Malzemeler*.................Çoğu Çelik, Paslanmaz Çelik
*Pahlama makinesi kesici başlığı ve bagalar standart A53 hafif paslanmaz
çelik için optimize edilmiştir. Diğer malzemelerde azalmış baga ömrü
beklenebilir.
*Pahlama becerisi malzeme tipi, kimya, sertlik, çıkartılacak malze-
menin miktarı ve diğer faktörleri içeren çeşitli faktörlere bağlı olarak
değişir. Çoğu durumda pahlama işlemi yapılamayabilir veya kesici
baganın hasar görmesiyle sonuçlanabilir. Pahlama yapılacak belirli
malzemeyle ilgili sorularınızın olması durumunda Ridge Tool Technical
Service Department ile temas kurunun.
Yüksüz Çalıştırma
Hız N
0
...........................950/dak
Motor:
Tip...........................Üniversal
Beygir gücü ............1.2 HP
Güç.........................115 V, 13 Amp, 50/60 Hz
230 V, 6,5 Amp, 50/60 Hz
Boyutlar:
Yükseklik ................13.3” (33,8 cm)
Uzunluk...................15.8” (40,1 cm)
Genişlik...................11.5” (29,2 cm)
Ağırlık......................52.5 lbs (23,8 kg) Kesici Başlık
ve Manivela Kolu ile birlikte
Motor
Alan Genişliği
Ayarlama
Ölçeği
Cıvata Plakası
Kilit Vidası
AÇMA/KAPAMA
Anahtarı
Gösterge
Lambaları
El Manivelası
Tahrik
Mili
Tahrik Silindiri
Kılavuz
Silindirler
Talimat
Etiketi
Kesici Besleme
Vidası
Sıkıştırma
Vidası
Şasi
Yana Açılır
Kollar
Düz Ayna
Kesici
Bagalar ile
Kesici Başlık
Aşınma Plakası
Alan
Genişliği
Pahlama
Açısı
0.188” - 0.5”
Maks.
Uyarı
Etiketi
Döndürme
Etiketi
Kırıcı
Cıvata Plakası
Kilit Vidası
