FAN
TIMER
ON/OFF
SLEEP
SWING
MODE
24
Рис.4.13

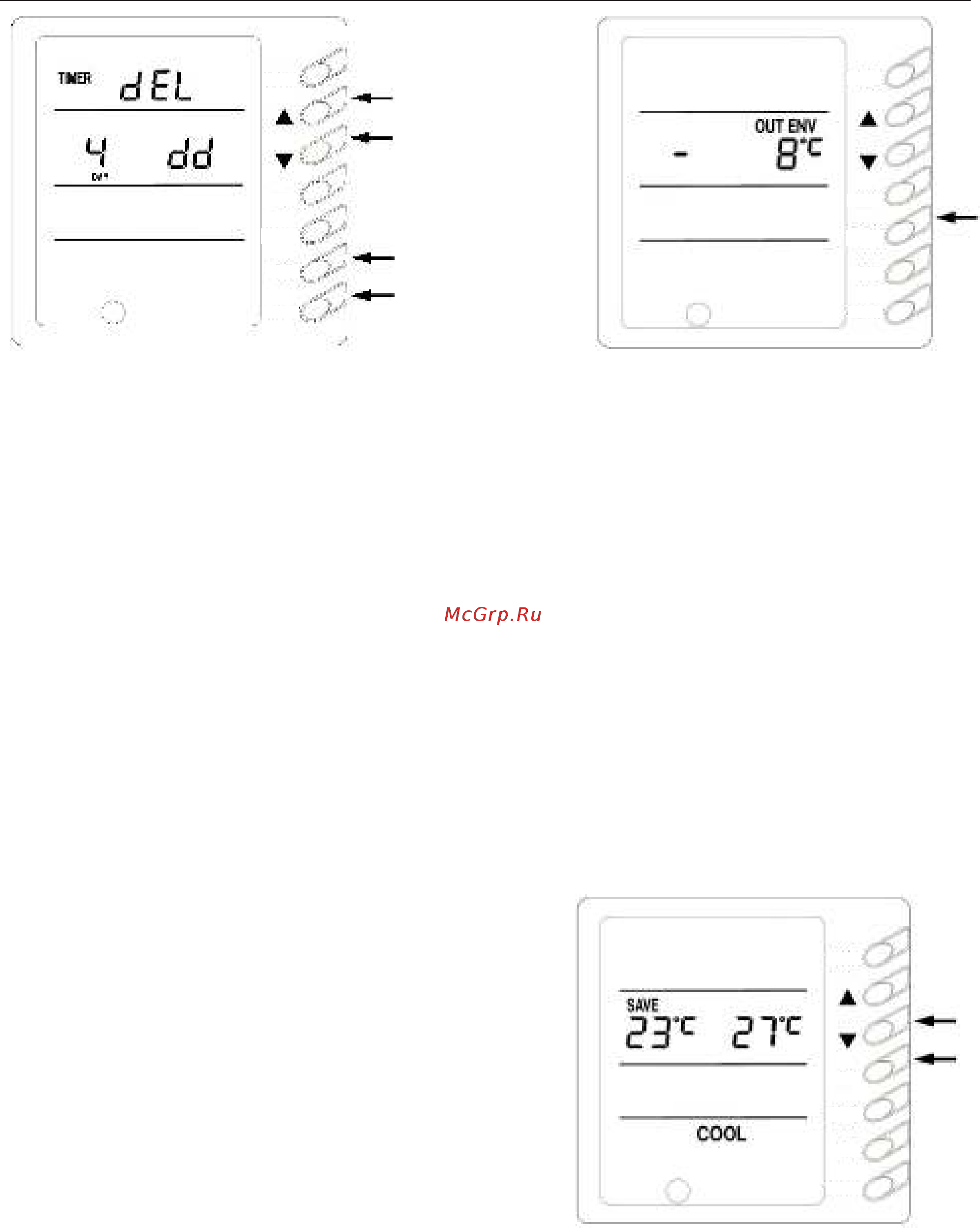

7. Настройка режима экономии энергии (Рис.4.14)
Одновременным нажатием и удерживанием в течение 5 секунд кнопок FAN и ▼ перейдите в меню
настроек режима экономии энергии, при этом на дисплее отобразятся значки SAVE (Экономия
энергии) и COOL (Охлаждение); начальная температура по умолчанию 26℃. Максимальное значение
низкой температуры отображается в зоне индикации установленной температуры во время
отображения и мигания окна настроек. Нажмите кнопки ▲ и ▼ для установки максимального низкого
значения температуры охлаждения (установленный температурный диапазон 16-30 °C), после чего
нажмите кнопку ON/OFF для подтверждения. Нажмите кнопки ▲ и ▼ для установки максимального
высокого значения температуры охлаждения, которое отобразится в зоне индикации температуры в
помещении (установленный температурный диапазон 16-30 °C), после чего нажмите кнопку ON/OFF
для подтверждения.
Примечание: Следите за тем, чтобы максимальное значение высокой температуры было больше
максимального значения низкой температуры, в обратном случае система распознает более высокую
температуру в качестве максимально высокого значения и, наоборот, более низкую температуру
качестве максимально низкого значения. Нажмите кнопку MODE для установки функции экономии
энергии в режиме охлаждения или осушения, затем переключитесь на функцию экономии энергии в
режиме обогрева, при этом на дисплее отобразятся значки
SAVE (Экономия энергии) и HEAT (Обогрев). Выйти из меню
настроек можно нажатием и удерживанием в течение 5
секунд кнопок FAN и ▼. Система выйдет из меню настроек
автоматически, если параметры не будут заданы в течение
20 секунд, после чего наступит статус OFF. После
завершения всех настроек на дисплее вновь отобразится
значок SAVE. После настройки режима экономии энергии
установленная температура не может выходить за рамки
заданного диапазона температур независимо от того, где
именно заданы настройки: на пульте дистанционного
управления, или на индикаторной
Рис.4.15
Напольно-потолочный тип сплит-системы
MODE
FAN
TIMER
ON/OFF
SLEEP
SWING
MODE
FAN
TIMER
ON/OFF
SLEEP
SWING
Рис.4.14
