26

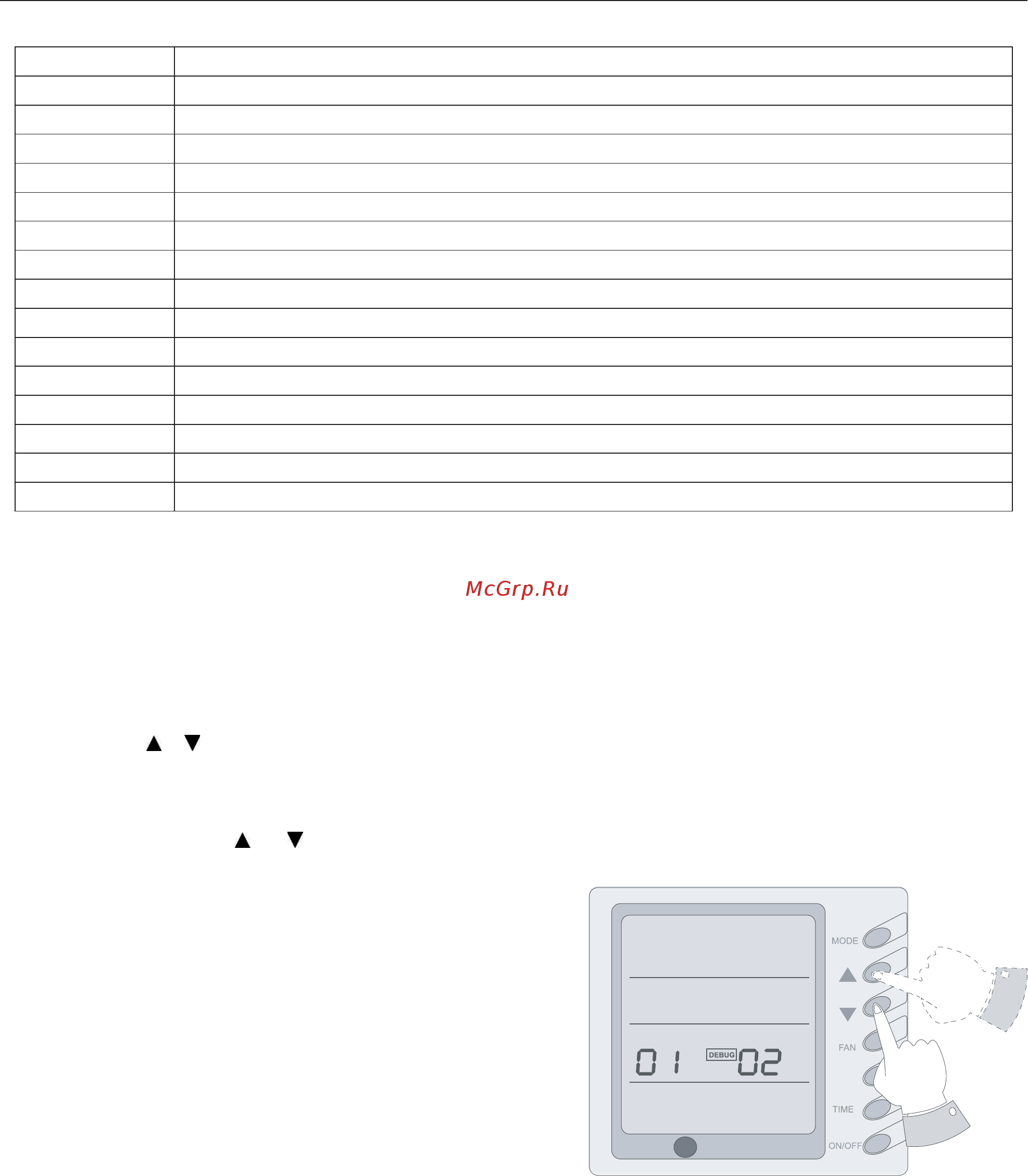

Таблица 3.2 Значения кодов ошибок
Код ошибки Неисправность
Е0 Неисправность дренажного насоса
Е1 Защита компрессора от повышенного давления
Е2 Защита теплообменника внутреннего блока от обмерзания
Е3 Защита компрессора от пониженного давления
Е4 Защита компрессора от высокой температуры на выходе
Е5 Защита компрессора от перегрузки по току
Е6 Ошибка связи между внутренним и наружным блоками
Е8 Защита вентилятора внутреннего блока
Е9 Защита от утечки конденсата
F0 Неисправность датчика температуры в помещении
F1 Неисправность датчика температуры испарителя
F2 Неисправность датчика температуры конденсатора
F3 Неисправность датчика температуры наружного воздуха
F4 Неисправность датчика температуры нагнетания компрессора
F5 Неисправность датчика температуры в помещении в проводном пульте
Примечание: В случае возникновения неисправности ЕН немедленно отключите устройство от сети
электропитания и обратитесь за помощью к квалифицированному специалисту.
5. Настройка функции наладки (DEBUG)
Когда блок выключен, одновременным нажатием кнопок FAN и SWING перейдите в меню наладки. На
дисплее отображается значок DEBUG. Нажатием кнопки MODE выберите необходимый пункт и
кнопками и отрегулируйте фактические параметры.
В режиме функции наладки после включения кнопки MODE, на панели индикации по обе стороны
значка DEBUG отобразятся значки 01 и 02. Теперь с
помощью кнопок и выберите один из двух
параметров:
1) температура в помещении измеряется на входе
(в зоне индикации OUT ENV отображается 01).
2) температура в помещении измеряется на
проводном пульте управления (в зоне
индикации OUT ENV отображается 02).
Датчик температуры в помещении по умолчанию
расположен на входе воздуха. Температура в
помещении измеряется на проводном пульте
управления в режиме обогрева или авто. В
остальных режимах температура в помещении
измеряется на входе воздуха (Теперь в зоне
индикации значка OUT ENV по умолчанию
отображается значок 03).
Рис.4.18
Напольно-потолочный тип сплит-системы
R
