53
оборудования утечка тока
Соответствует ли заявленным
спецификациям провод
электропитания
Несоблюдение правил электрической
безопасности может привести к неисправности
или поломке частей оборудования
Нет ли помех на входе/выходе воздуха
Эффективность охлаждения/обогрева может
понизиться из-за понижения
производительности
Запротоколированы ли значения
длины соединительного трубопровода
и количества хладагента в контуре
Данные по количеству хладагента в системе
могут быть неверны
ВНИМАНИЕ! Данное оборудование не предназначено для использования людьми с
ограниченными возможностями, в т.ч. детьми, без надлежащего надзора в целях их безопасности.
16. Пробная эксплуатация
Оценка производительности
Проверьте напряжение на проводах кабеля электропитания.

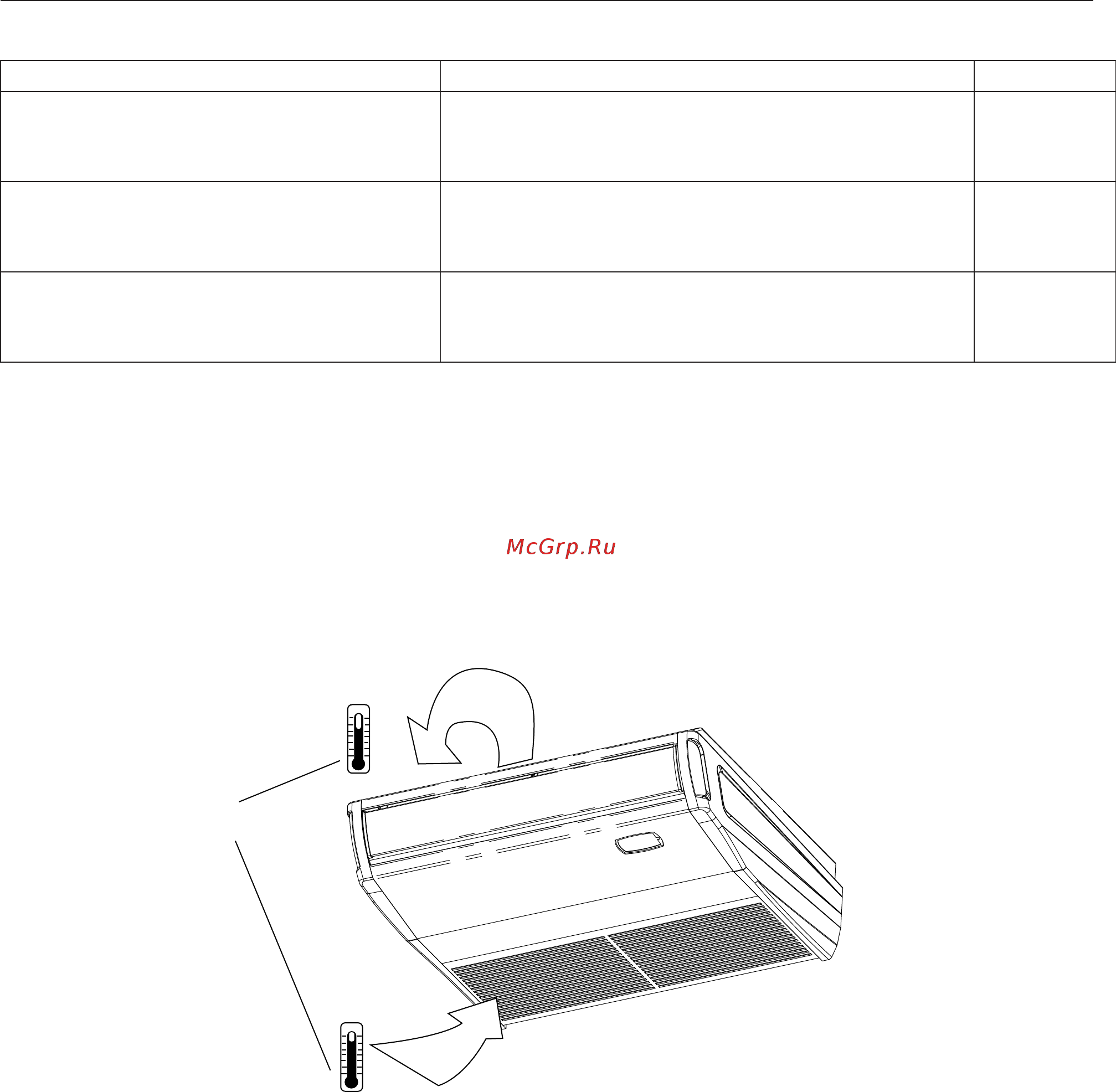

Используйте термометр для измерения температуры охлажденного воздуха на входе/выходе.
Разница температур между входящим и выходящим потоками воздуха не должна быть меньше 8°C.
Рис.15.1
Блок оснащен функцией авторестарта, поэтому в памяти устройства сохраняются текущие
параметры даже после сбоя электропитания.
Термо метр
