39

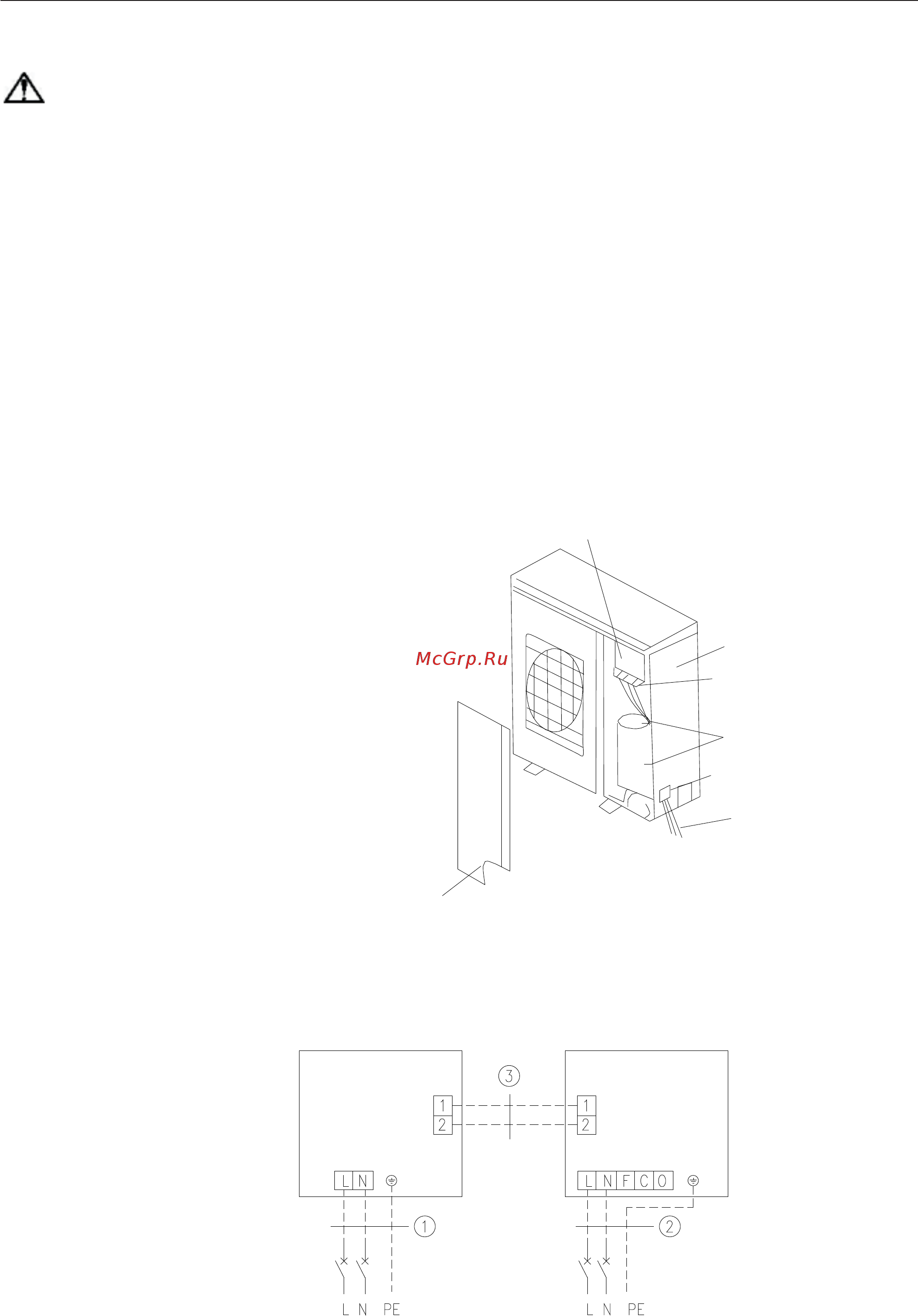

12. Электрические схемы
ПРЕДУПРЕЖДЕНИЕ
!
:
Некорректный монтаж электропроводки может стать причиной пожара или поражения
электрическим током.
Не тяните за провода во время их закрепления зажимами.
Не перекручивайте и не перетягивайте провода.
Все работы по прокладке электропроводки должны осуществляться квалифицированными
специалистами в соответствии с местными стандартами энергопотребления и правилами данного
руководства.
Необходимо использовать изолированный электрический контур с номинальными параметрами
напряжения.
Используйте специальный предохранитель.
Если кабель электропитания поврежден, необходимо заменить его на новый.
Переключатель УЗО и защитный автомат с минимальным зазором между контактами 3 мм
должны быть подсоединен к электропроводке.
1. Электрические соединения
Линия сигнала между внутренним и наружным блоками должна быть экранирована.
Схема линейных соединений блока:
Клеммная панель электропитания
Передняя панель
Задняя панель
Кабели
Зажим
Рис. 11.2
Напольно-потолочный тип сплит-системы
наружный блок
внутренний блок
Электропитание:
22
0-240 В-50 Гц
защитный
выключатель
защитный
выключатель
Электропитание:
220-240 В-50 Гц
