33
8.2 Инструкции по монтажу
1. Возможно два типа монтажа внутреннего блока:
1) Потолочный тип
2) Напольный тип
Оба типа идентичны.
Определите монтажную позицию в потолке или на стене, используя монтажный шаблон. Отметьте
расположение монтажного шаблона. Снимите переднюю решетку, боковую панель и подвесной
кронштейн с внутреннего блока, как описывается ниже.
Снимите переднюю решетку нажатием на фиксаторы.

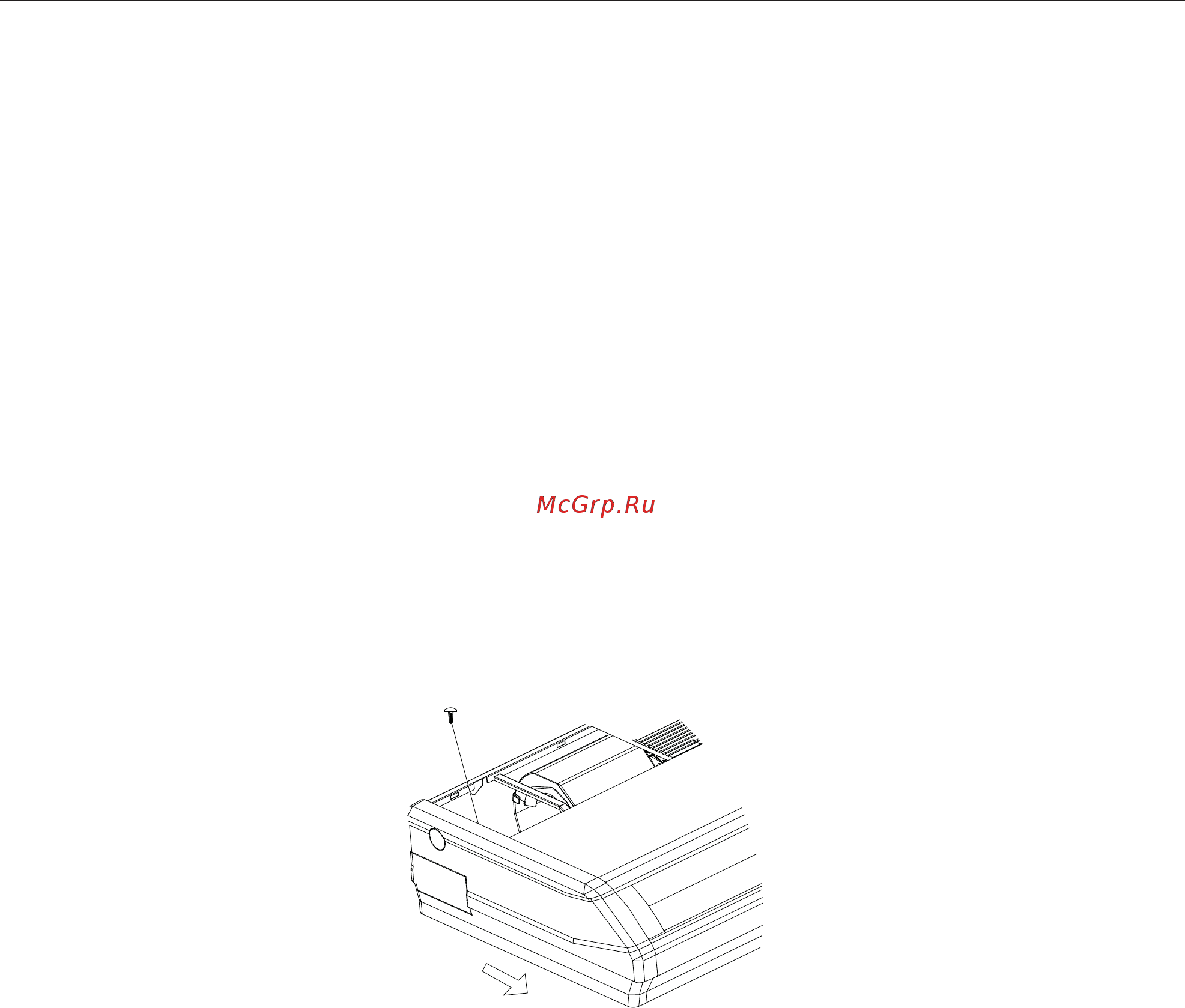

Снимите боковую панель путем откручивания крепежных винтов по направлению стрелки (Рис.8.3)
Слегка открутите крепежные винты М10, находящиеся по бокам двух подвесных кронштейнов.
Снимите крепежные винты М6 с обратной стороны подвесных кронштейнов. Открепите кронштейн
(Рис.8.5)
Рис.8.3
2. Установите шпильки (используйте М10)
Заранее определите расстояние между блоком и потолочной плитой (Рис.8.4)
ВНИМАНИЕ!: Зафиксируйте подвесные кронштейны шпильками.
Убедитесь, что шпилька входит в анкер.
Шпилька должна входить в корпус блока. Далее необходимо соотнести позиции кронштейнов с
крепежными болтами (Рис.8.7)
Вкрутите шпильки в анкера (М10). (Рис.8.5)
Зафиксируйте положение шпилек гайками (М6) для предотвращения шатания блока. (Рис.8.6)
ПРЕДУПРЕЖДЕНИЕ!: Отрегулируйте позицию блока таким образом, чтобы дренажный трубопровод
находился под небольшим наклоном вниз для слива конденсата в дренаж.
Отрегулируйте положение блока с помощью гаечного ключа (См. Рис.8.8)
3. Подвешивание и монтаж
При установке шпилек и крепежных винтов используйте инструменты только оригинального
производства.
крепежный винт М4.2 боковой панели
