![Dantex RK-48CHGN/RK-48HGNE-W [26/55] Индикация неисправностей рис 7](/img/pdf.png)
Dantex RK-48CHGN/RK-48HGNE-W [26/55] Индикация неисправностей рис 7
![Dantex RK-48CHGN/RK-48HGNE-W [26/55] Индикация неисправностей рис 7](/views2/1239994/page26/bg1a.png)
MODE
FAN
TIMER
ON/OFF
SWING
25
панели. Например, если задать максимальное значение низкой температуры 23℃, и максимальное
значение высокой температуры 28 ℃ в режиме экономии энергии, диапазон температуры в режиме
охлаждения будет ограничен: 23℃ -28℃. Если максимальное значение низкой температуры
совпадает с максимальным значением высокой температуры, блок будет работать при установленной
температуре во всех режимах. Повторным одновременным нажатием и удерживанием в течение 5
секунд кнопок FAN и ▼ отмените настройки режима экономии энергии. Блок будет продолжать
работать при установленных значениях температуры после перезапуска. В режиме экономии энергии
режим сна и авто недоступны.

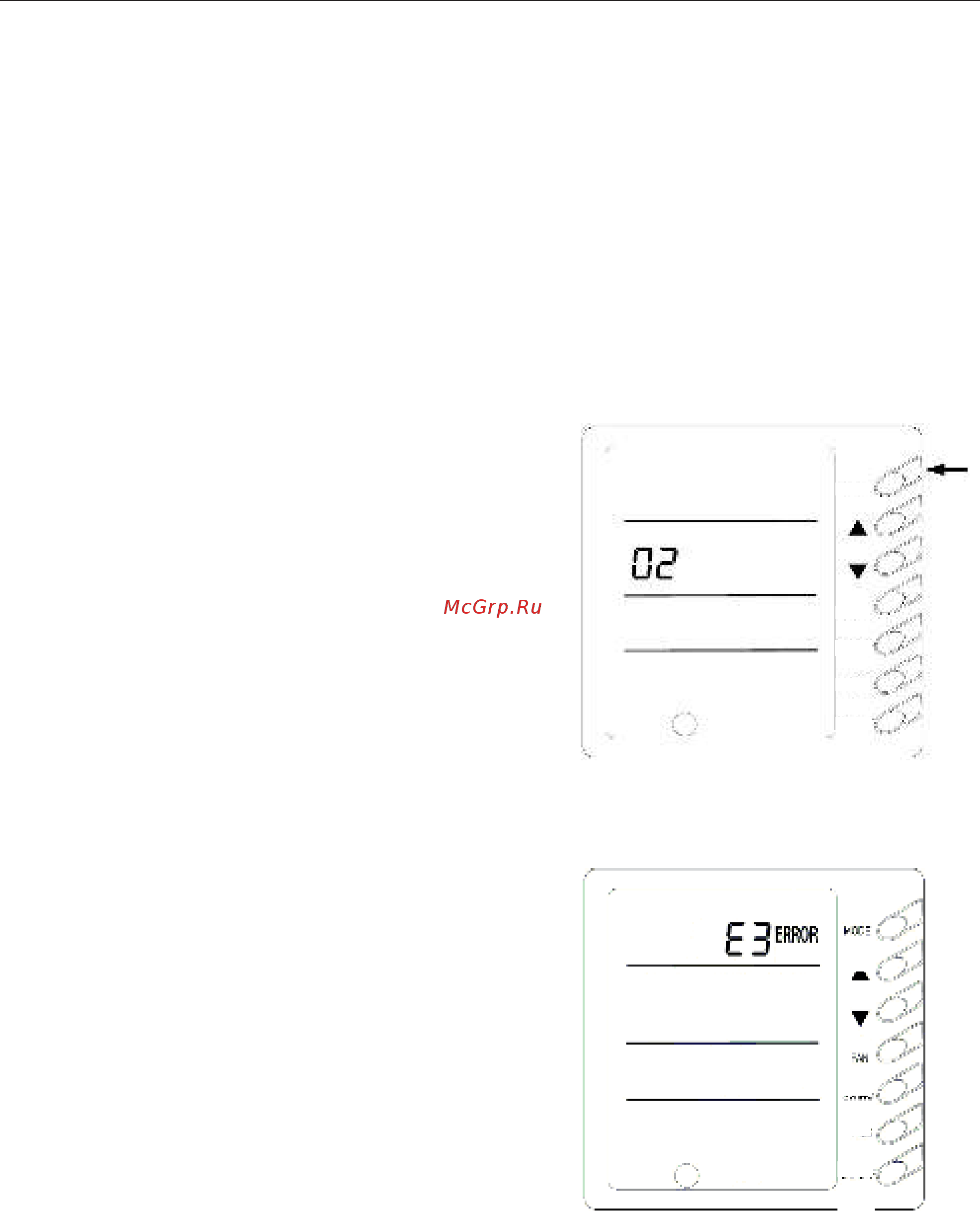

8. Функция АВТОРЕСТАРТ(Рис.4.16)
Когда блок выключен, нажмите, и удерживайте кнопку MODE в течение 10 секунд для включения
функции АВТОРЕСТАРТ, с помощью которой система определяет ранее установленные значения в
случае сбоя подачи электропитания. Если в зоне индикации установленной температуры отображается
значок 01, это значит, что в памяти оборудования будет сохранен тот статус работы кондицио нера,
который поддерживался до сбоя подачи
электропитания. Значок 02 означает отмену
запоминания рабочего статуса блока путем нажатия
кнопки ON/OFF. Если в течение 20 секунд не поступает
иного сигнала, система запоминает последнее
действие и сохраняет его, прежде чем покинуть меню
настроек и вернуться в исходное окно выключения
блока.
Рис.4.16
9. Индикация неисправностей (Рис.4.17)
В случае возникновения неисправности во время
работы блока на дисплее загорается значок ERROR, а
также на экран выводится код ошибки. Если
неисправностей одновременно несколько, коды
ошибок будут выводиться на экран по очереди. Первая
цифра определяет номер системы, при наличии одной
системы на дисплее отображается цифра 1, следующие
две цифры обозначают коды ошибок. Например, на
Рисунке ниже отображается система 1 и код ошибки,
обозначающий защиту компрессора от пониженного
давления.
Рис.4.17
Напольно-потолочный тип сплит-системы
MODE
FAN
TIMER
ON/OFF
SLEEP
SWING
