36
10. Инструкция по установке проводного пульта управления
1) Один конец провода управления на проводном пульте управления подсоединяется к
электрическому блоку главной платы управления на внутреннем блоке, после чего необходимо
закрепить его зажимом для проводов. Другим концом провода необходимо подключиться к
проводному пульту управления (ниже показана схема). Длина провода управления между
внутренним и блоком и проводным пультом управления должны быть 8 м.
2) Провод управления должен быть изготовлен из меди. Проводной пульт управления запрещается
разбирать, провод управления для пульта управления запрещается подключать самостоятельно,
необходима помощь квалифицированного специалиста.
3) Сначала определите место монтажа. В зависимости от длины линии связи на проводном пульте
управления, используйте выемку или отверстие для углубления линии связи.
4) При открытом монтаже линии связи используйте металлическую трубку и углубите ее в стену
(См.Рис.10.2). При скрытом монтаже линии связи металлическая трубка может быть использована
(См. Рис.10.3).
5) Независимо от типа монтажа (открытого или скрытого) необходимо просверлить два отверстия (на
одном уровне), расстояние между которыми должно быть таким же, как для заднего корпуса
проводного пульта (60 мм). Затем вставьте деревянные пробки в каждое отверстие. Вставьте в оба
отверстия задний корпус проводного пульта. Подключите линию связи к плате управления.
Установите корпус проводного пульта управления.
Предупреждение: Во время установки задней части корпуса проводного пульта управления, обращайте
внимание на направление подставки. Сторона заднего корпуса с двумя канавками должна быть внизу, в
обратном случае, пульт управления будет неправильно установлен.
Подключение линии сигнала проводного пульта управления
1) Снимите крышку электрического блока питания на внутреннем блоке.
2) Протащите кабель связи от пульта управления через резиновое кольцо.
3) Подключите линию связи пульта управления в разъем платы управления внутреннего блока
(разъем CN10 проводного пульта управления подсоединяется к CN3 на внутреннем блоке).
4) Используйте кабельный хомут для фиксации кабеля связи проводного пульта управления.

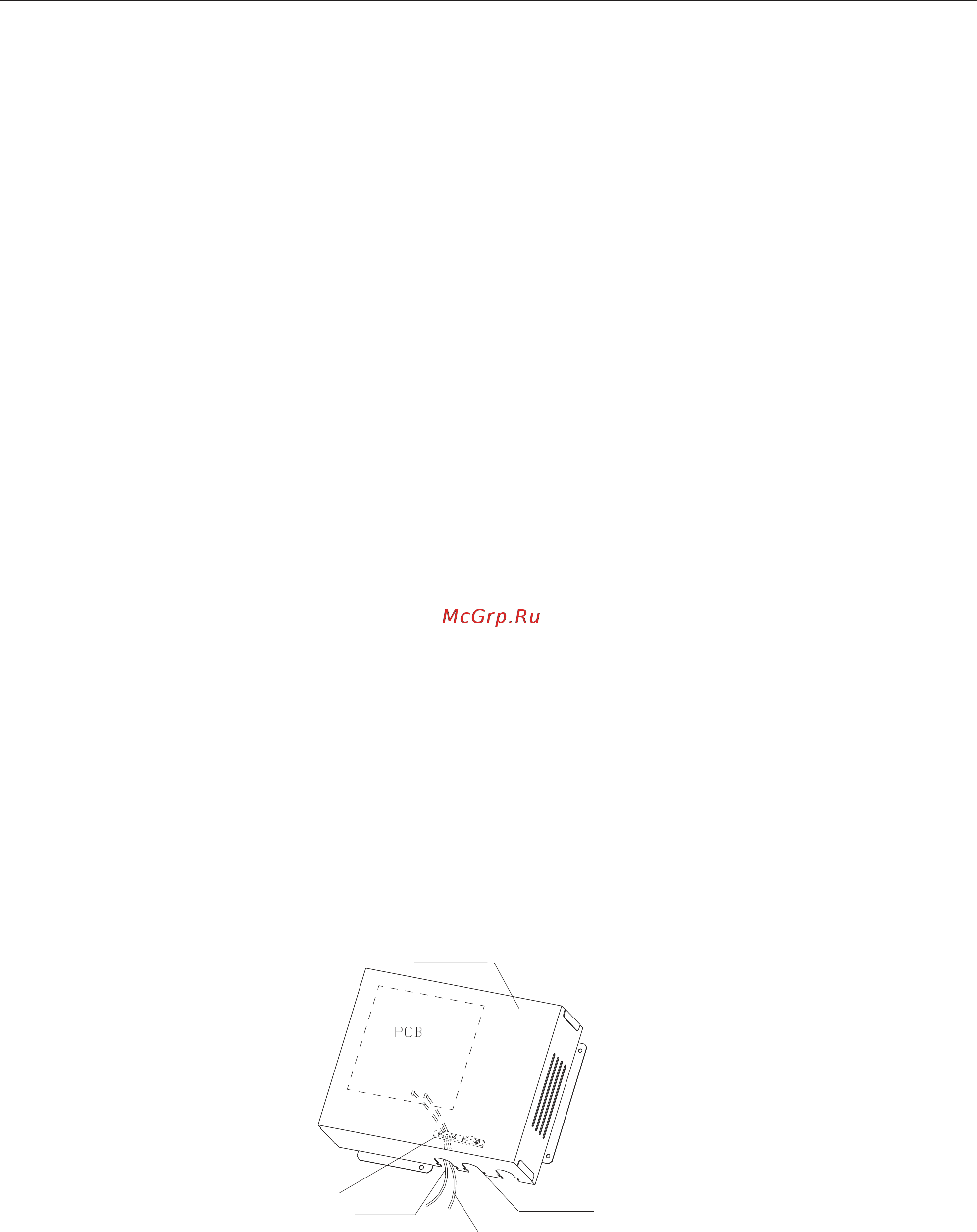

Рис.10.1
Корпус модуля управления
Зажим для проводов
разъем для перекрестного подключения
Кабель управления
Кабель линии связи
Напольно-потолочный тип сплит-системы
