Dantex RK-48CHGN/RK-48HGNE-W [36/55] Монтаж наружного блока
![Dantex RK-48CHGN/RK-48HGNE-W [36/55] Монтаж наружного блока](/views2/1239994/page36/bg24.png)
>
0.5m
> 2m
>>
0.5m 0.5m
> 1m
>
> 2m
0.5m
35
9. Монтаж наружного блока
Место для монтажа наружного блока
1) Опора должна быть достаточно прочной, чтобы удерживать вес блока и предотвращать вибрации.
2) Необходимо достаточно пространства для воздухообмена
3) Блок должен находиться на безопасном расстоянии от воспламеняемых газов и веществ.
4) Блок не должен доставлять неудобства близлежащим объектам.
5) Монтаж блока должен обеспечивать легкий доступ к обслуживанию.

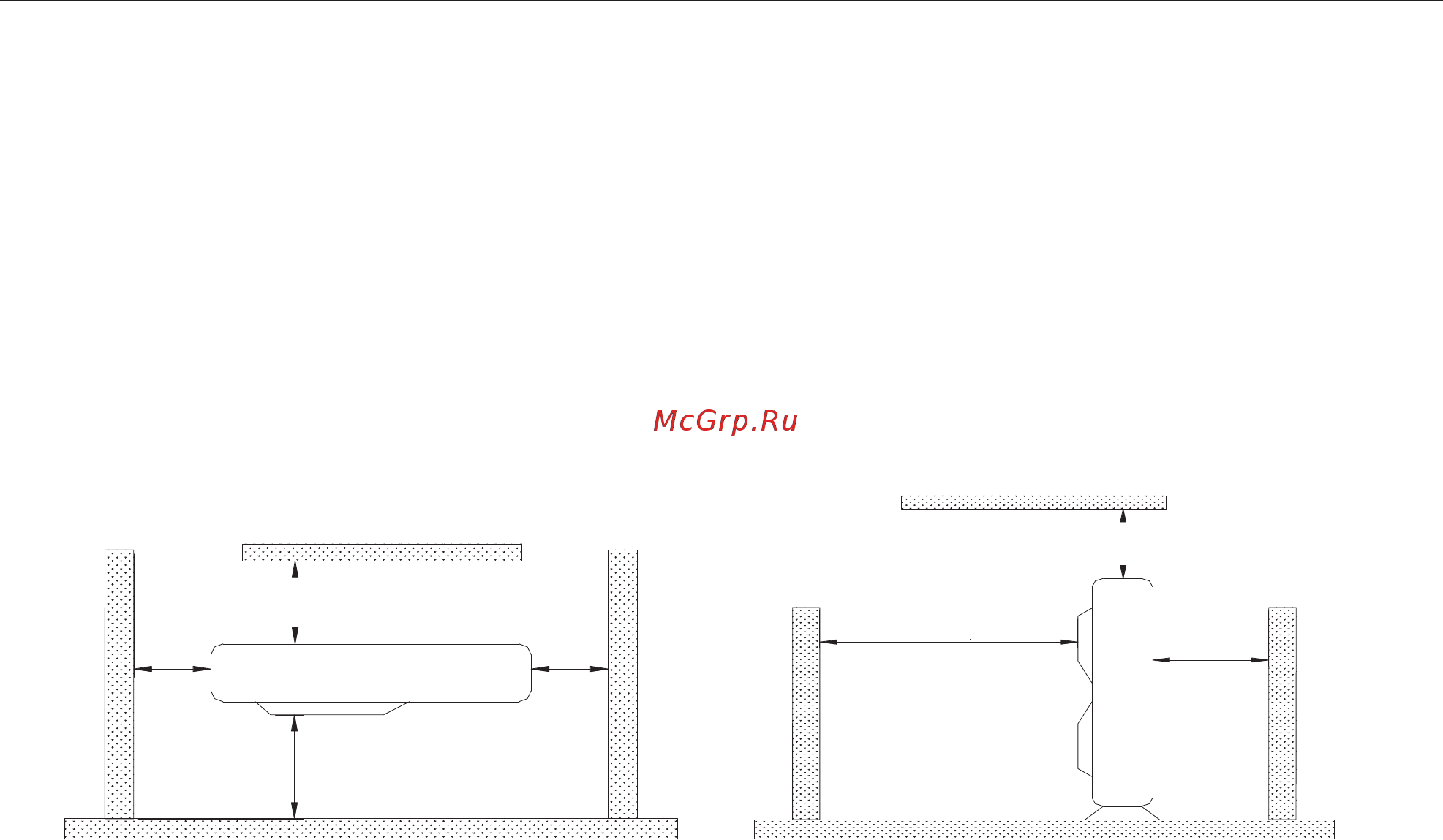

6) Убедитесь, что расстояние между блоком и объектами соответствует требованиям, указанным на
рисунке ниже.
Рис. 9.1 Рис.9.2
Предупреждение: Монтаж в следующих местах может привести к неисправностям (если монтаж
невозможен в иных условиях, обратитесь за помощью к дистрибьютору или дилеру):
В местах с машинным маслом
В солончаках, прибрежных морских зонах с высоким содержанием солей в воздухе
В местах с концентрацией коррозийных активных газов
В местах с электромагнитным воздействием волн от радиоаппаратуры и медицинского
оборудования.
1. Меры предосторожности по монтажу наружных блоков:
Для того, чтобы подобрать технически безопасное место для монтажа блока и обеспечить его
эффективную эксплуатацию в будущем, следуйте следующим правилам:
1) Выходящий во время эксплуатации кондиционера воздух не должен попадать обратно на вход .
Для этого необходимо оставить достаточно свободного пространства вокруг блока.
2) Место, выбранное для монтажа, должно хорошо проветриваться таким образом, чтобы
обеспечить свободный вход и выход воздуха в достаточном объеме. Убедитесь, что входы и
выходы наружного блока не загорожены посторонними объектами. При наличии преград,
необходимо устранить их.
3) Место для монтажа должно иметь прочную основу для того, чтобы выдержать вес блока, а
также предотвратить нежелательный шум и вибрации. Убедитесь, что наружны й блок не
доставляет неудобства близлежащим объектам.
4) Избегайте прямого воздействия солнечных лучей на блок. Во избежание попадания солнечных
лучей на блок используйте солнцезащитный навес.
5) При монтаже блока необходимо обеспечить свободный слив талой воды .
6) Место для монтажа должно обеспечивать предотвращение скопления снега, мусора или
образования масляного тумана.
7) Выход воздуха не должен подвергаться воздействию сильного ветра.
Напольно-потолочный тип сплит-системы
