Dantex RK-48CHGN/RK-48HGNE-W [48/55] Обслуживание
![Dantex RK-48CHGN/RK-48HGNE-W [48/55] Обслуживание](/views2/1239994/page48/bg30.png)
47
14. Обслуживание
Отключите оборудование от сети электропитания перед проведением профилактики.

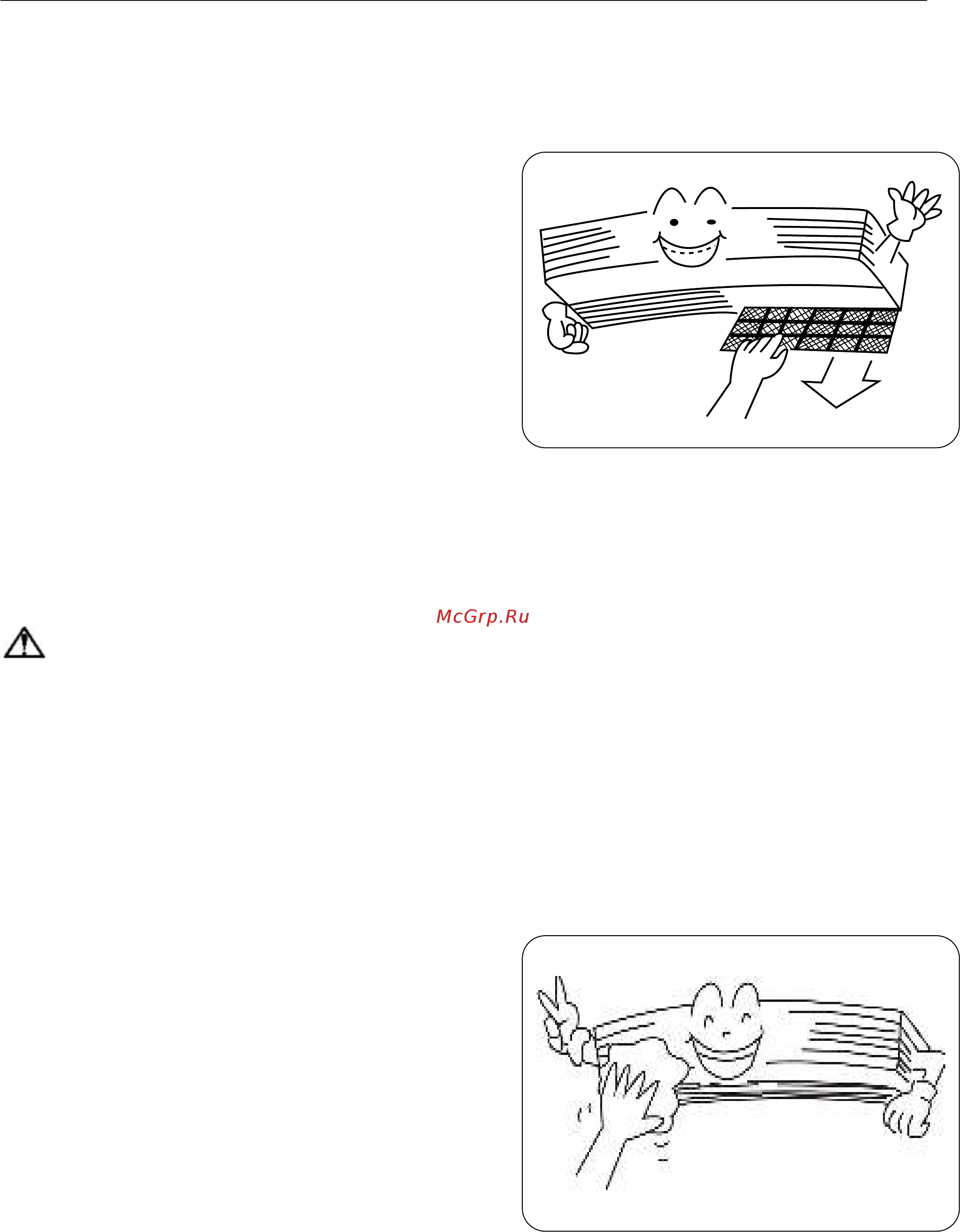

Очистка воздушного фильтра:
Снимите воздушный фильтр; очистите его с помощью пылесоса либо, в случае сильных загрязнений,
промойте водой, а затем хорошо просушите перед
повторной установкой.
Рекомендация:
При использовании загрязненного фильтра объем
воздушного потока сокращается, система перегружается и
потребляет на 6% больше электроэнергии. Поэтому
необходимо проводить регулярную очистку фильтра.
Рис.13.1
Очистка фильтра
Очищайте корпус кондиционера и пульта управления сухой тканью либо пылесосом. В случае
использования влажной ткани протрите корпус блока и пульта управления повторно сухой тканью.
ПРЕДУПРЕЖДЕНИЕ:
Запрещается использовать жидкости для очистки на основе бензина, растворители или
полирующие средства.
Не промывайте горячей водой (выше 40°C) во избежание деформации.
В начале эксплуатационного сезона
Убедитесь, что входы/выходы внутреннего/наружного блока не загорожены посторонними
объектами
Не используйте оборудование без воздушных
фильтров
Убедитесь, что сливной шланг не согнут и не
поврежден
Убедитесь, что блоки корректно установлены.
1. Отключите устройство от сети электропитания.
2. Очистите воздушные фильтры и другие части
оборудования (очистка должны проводиться
квалифицированным специалистом)
3. Включите питание и запустите режим
вентиляции на 2-3 часа для просушки системы
после очистки.
Рис.13.2
Напольно-потолочный тип сплит-системы
