32
8. Монтаж внутреннего блока
При монтаже внутреннего блока используйте монтажный шаблон и убедитесь, что уровень стороны
дренажного трубопровода на 10 мм ниже уровня блока, необходимый для вывода конденсата из
системы.
8.1 Выбор монтажного места
Место, обеспечивающее равномерное распределение охлажденного воздуха по помещению.
Место, обеспечивающее эффективный дренаж.
Место, способное выдержать вес блока.
Для осуществления монтажа и обслуживания необходимо обеспечить достаточно свободного
пространства.
Место, обеспечивающее беспрепятственное соединение с наружным блоком.
Внутренний и наружный блоки, кабель электропитания и соединительные электрические линии должны
находиться на расстоянии 1м от теле- и радиоаппаратуры во избежание помех и шума. (В случае если
электромагнитные волны сильные, шум может быть слышен даже на расстоянии 1 м).
Место для монтажа должно находиться на безопасном расстоянии от источников тепла, газа или дыма.
Запрещается устанавливать блок в зонах прачечных, душевых, плавательных бассейнов.
Убедитесь, что монтаж соответствует монтажной схеме.
Необходимо достаточно свободного пространства вокруг блока для вентиляции (См.Рис.8.2).
Места, неподходящие для монтажа внутреннего блока
Места с содержанием масел.
Места с концентрацией кислот.
Места, не соответствующие нормам энергопотребления.

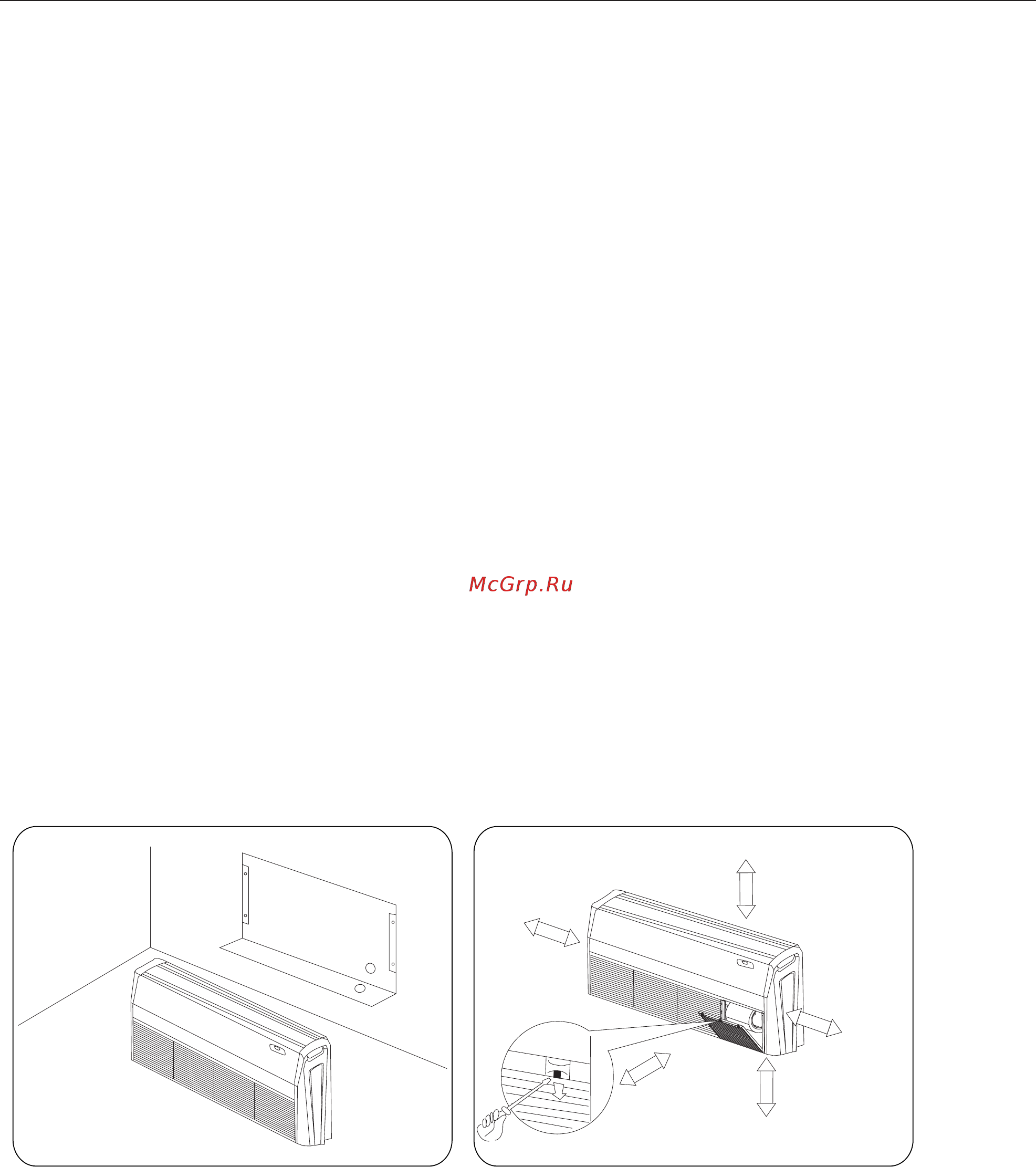

Рис.8.1 Рис.8.2
монтажный шаблон
150 см или более
60 см или более
100 см или более
30 см или более
Напольно-потолочный тип сплит-системы
60 см или более
